太阳能发电光合有效辐射在线监测
时间：2025-05-03
涉川
方案介绍
本方案旨在通过对光合有效辐射（PAR）的连续在线监测，评估太阳能发电区域的光照资源条件，为光伏系统运行优化、绿色能源效率分析及生态环境关联研究提供支撑。系统适用于农业光伏、林光互补、光伏电站与生态环境共建区域，实现全天候、实时的PAR数据采集与远程传输。
本方案旨在通过对光合有效辐射（PAR）的连续在线监测，评估太阳能发电区域的光照资源条件，为光伏系统运行优化、绿色能源效率分析及生态环境关联研究提供支撑。系统适用于农业光伏、林光互补、光伏电站与生态环境共建区域，实现全天候、实时的PAR数据采集与远程传输。
监测目标
-
实时监测太阳能发电区域的光合有效辐射强度（μmol/m²·s）
-
评估日照强度与光伏发电效率之间的关系
-
为农业光伏区作物光照适宜性提供数据参考
-
辅助分析生态光环境变化与植物生长潜力
需求分析
-
设备需适应户外复杂环境，具备防尘、防雨与抗UV能力
-
数据采集需具备高精度和连续性，支持全年无间断运行
-
系统应具有远程数据上传、历史记录与数据导出功能
-
可集成于光伏运维系统或农业光伏监测平台
监测方法
采用量子传感器（PAR传感器）测量400–700 nm波段内的光子通量密度，实时获取光合有效辐射值。通过数据采集器与远程通信模块，将数据上传至云平台或本地平台，供用户可视化查看和分析。
采用量子传感器（PAR传感器）测量400–700 nm波段内的光子通量密度，实时获取光合有效辐射值。通过数据采集器与远程通信模块，将数据上传至云平台或本地平台，供用户可视化查看和分析。
应用原理
光合有效辐射（PAR）代表太阳辐射中能被植物光合作用利用的部分（400–700 nm）。其强度与作物生长速率、光伏板光照利用率高度相关。通过光量子传感器测得的PAR数据，可直观反映光照资源的变化趋势，并为光伏板位置、倾角优化提供参考。
光合有效辐射（PAR）代表太阳辐射中能被植物光合作用利用的部分（400–700 nm）。其强度与作物生长速率、光伏板光照利用率高度相关。通过光量子传感器测得的PAR数据，可直观反映光照资源的变化趋势，并为光伏板位置、倾角优化提供参考。
功能特点
-
实时监测PAR辐射强度，精度高、响应快
-
支持4G/LoRa/RS485等多种数据通信方式
-
可扩展监测总辐射、光照时长、紫外线强度等参数
-
数据云平台远程访问，支持APP查看、图表分析
-
支持与光伏发电系统数据对接，辅助运行优化
-
可扩展用于作物光合潜力评估和农业智能决策系统
硬件清单
-
光合有效辐射传感器（量子传感器）
-
数据采集器（带存储和通信功能）
-
太阳能供电模块（含锂电池）
-
远程通信模块（4G/LoRa）
-
安装支架与水平调节装置
-
防护罩与气候适应性组件
-
（选配）气象五参数模块（温湿风压雨）
硬件参数（量程、精度）
-
PAR传感器：0–2500 μmol/m²·s，精度±5%
-
响应波段：400–700 nm
-
数据输出频率：1–60 s 可调
-
存储容量：>100万组数据
-
供电系统：10W太阳能板 + 12Ah锂电池
-
工作温度：-40～+65℃，防护等级 IP65

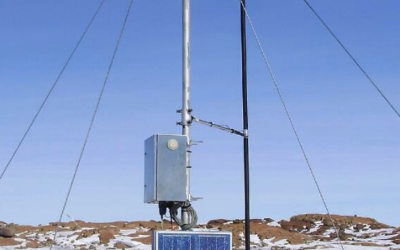

方案实现
-
将PAR传感器安装于光伏电站区域代表性点位，避开遮挡
-
调整支架水平角度，确保感光面朝天并处于自然状态
-
连接数据采集器及太阳能供电模块，实现全天运行
-
启用远程通信模块，将数据自动上传至监控平台
-
用户通过网页端或小程序查看实时数据、曲线、报表等
数据分析
-
实时PAR强度图与日、周、月变化趋势图
-
与光伏发电量数据对比，评估照度-发电效率关系
-
与作物光合模型耦合，评估农光互补区植物生长潜力
-
积算每日光照总量，为太阳能资源评价提供基础数据
预警决策
-
当PAR值低于或高于作物最适阈值时自动预警
-
对连续阴雨或强烈紫外光照做出光照风险提示
-
提供光照不足或过量光照风险预报，支持农业灌溉与遮阳调控
方案优点
-
精度高、响应快，适用于多种户外环境
-
一体化设计，支持独立供电与远程传输
-
可接入各类光伏运行或智慧农业平台
-
模块化组合，支持拓展与系统集成
-
安装便捷，运维成本低
应用领域
-
农业光伏综合利用区
-
光伏生态示范园区
-
林光互补工程项目
-
太阳能资源评价与分布研究
-
农业科研院校作物光照实验
效益分析
-
实现光照资源的精准量化与长期监测
-
为光伏板布置优化与发电效率分析提供数据基础
-
支持农业种植结构调整与光照适应性评估
-
有助于构建绿色能源与生态环境融合发展的数据平台
-
降低运维成本，提高监测效率与数据利用率
国标规范
-
GB/T 21530-2008《太阳能资源评价方法》
-
GB/T 20485-2017《气象观测设备技术规范》
-
HJ 1010-2018《光辐射在线自动监测系统技术要求》
参考文献
-
刘旭等.《太阳能辐射与光伏发电效率关系研究》
-
吕强等.《农业光伏系统中PAR分布特征分析》
-
国家能源局.《光伏电站运维技术规程》
案例分享
案例1：山东某农光互补示范基地布设PAR在线监测系统，长期监测光照与作物产量关系，为智能化种植提供依据。
案例2：甘肃大型光伏电站部署该系统评估不同区域光照差异性，并优化光伏组件倾角布设，提高发电效能。
案例1：山东某农光互补示范基地布设PAR在线监测系统，长期监测光照与作物产量关系，为智能化种植提供依据。
案例2：甘肃大型光伏电站部署该系统评估不同区域光照差异性，并优化光伏组件倾角布设，提高发电效能。
