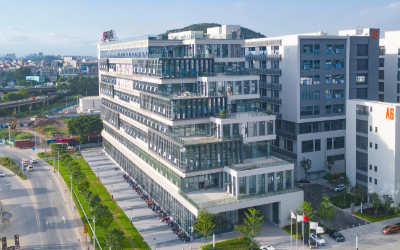

工业园区能耗管理监测
时间：2025-05-04
涉川
方案介绍
本方案旨在建立一套覆盖工业园区各类能源使用单元（如电、水、气、热）的能耗监测系统，实时采集用能数据、分析运行效率、识别能耗异常、支撑节能减排和运维优化。系统通过边缘数据采集、4G/光纤传输与云端平台，构建从终端监测到决策管理的完整链条，助力园区实现精细化能源管理和绿色发展目标。
本方案旨在建立一套覆盖工业园区各类能源使用单元（如电、水、气、热）的能耗监测系统，实时采集用能数据、分析运行效率、识别能耗异常、支撑节能减排和运维优化。系统通过边缘数据采集、4G/光纤传输与云端平台，构建从终端监测到决策管理的完整链条，助力园区实现精细化能源管理和绿色发展目标。
监测目标
-
实时监测园区用电、用水、用气、热能等能耗指标
-
分析企业/部门/设备级能耗趋势和单位产出能耗比
-
实现能耗超标报警与能效评估
-
提供节能改造依据与政策申报数据支撑
需求分析
-
采集设备需兼容多种能源计量表计（电表、水表、气表、热量表）
-
支持分企业、分厂房、分工段、多回路监控
-
平台支持数据可视化、用能分析、能效对标与报告生成
-
通信方式支持RS485、LoRa、4G、以太网等
-
满足能耗“双碳”政策和节能审计需求
监测方法
采用多种类型的智能仪表采集电流、电压、用水、燃气流量、温度等参数，经数据采集器进行统一汇总，传输至能耗监测平台。平台依据能源种类、用途、负载类型进行分类统计与可视化管理，实现实时监控、趋势预警和节能分析。
采用多种类型的智能仪表采集电流、电压、用水、燃气流量、温度等参数，经数据采集器进行统一汇总，传输至能耗监测平台。平台依据能源种类、用途、负载类型进行分类统计与可视化管理，实现实时监控、趋势预警和节能分析。
应用原理
基于物联网与数据分析原理，采集终端持续获取计量数据，通过边缘计算对数据预处理、分类聚合与状态判断，上传至平台后进行综合能耗计算、同比环比分析、负载特征识别及能效评估，为管理者提供直观可视化界面与管理建议。
基于物联网与数据分析原理，采集终端持续获取计量数据，通过边缘计算对数据预处理、分类聚合与状态判断，上传至平台后进行综合能耗计算、同比环比分析、负载特征识别及能效评估，为管理者提供直观可视化界面与管理建议。
功能特点
-
支持多能源类型（电、水、气、热）统一接入
-
支持分区域/分企业/分工艺监测与对比
-
能耗超限自动预警并推送信息
-
提供能效评估、能耗报表、单位产出能耗分析
-
平台支持手机端与PC端查看
-
历史数据存储、图表导出、设备运行诊断功能
硬件清单
-
三相智能电表、多功能导轨表
-
超声波/电磁流量计、水表、燃气表
-
热量表与管道温度传感器
-
数据采集器/边缘网关（支持RS485/Modbus）
-
通信模块（4G/LoRa/以太网）
-
配电箱、UPS电源、接线端子、辅材
硬件参数（量程、精度）
-
电表量程：0~9999kWh，精度等级：0.5S/1.0级
-
流量计流量范围：0.01~1000m³/h（视口径）
-
温度传感器范围：-40℃~150℃，精度±0.5℃
-
通信接口：RS485、Modbus RTU、TCP/IP、LoRa、4G全网通
-
工作电压：AC220V或DC24V
-
防护等级：IP65以上（室外）
方案实现
-
在各类能耗节点（变配电箱、水气管网、锅炉系统等）安装智能仪表
-
仪表通过RS485统一接入数据采集器或边缘网关
-
边缘网关汇总数据并通过4G/有线方式上传至云平台
-
平台实现用能趋势、负荷分析、能效排名等功能展示
-
设置阈值并启动超限报警机制
数据分析
-
能耗同比、环比分析
-
分区域/分部门用能对比
-
单位产出能耗（tce/万元）统计
-
用能趋势图、能耗密度图、24小时分布图
-
异常报警记录与追踪分析
-
节能潜力分析与建议
预警决策
-
超过设定能耗阈值触发短信/微信/邮件报警
-
自动识别用能异常（突增、长时间空载）并提示
-
支持联动空调、照明等负载限控策略（需配合断路器）
-
为节能管理、政策执行提供数据支撑与报告输出
方案优点
-
实现“全面感知+集中管理+智能分析”的能源闭环管理
-
安装灵活，支持新建或改造项目
-
可对接能耗考核系统与环保部门报送接口
-
支持后续接入碳排放核算、碳资产管理模块
-
数据安全性高，支持本地部署与私有云架构
应用领域
-
综合型工业园区（钢铁、化工、制造）
-
高新技术园区与开发区
-
企业集中办公与厂区
-
节能监管平台与智慧园区建设项目
效益分析
-
提高能源使用效率，降低能耗支出
-
降低设备故障风险与人力运维成本
-
提供节能改造、碳减排实施的量化依据
-
满足能效标识、绿色园区、能耗双控等政策合规需求
国标规范
-
GB/T 17167-2006《用能单位能源计量器具配备和管理通则》
-
GB 24789-2009《用能单位能源计量器具管理办法》
-
GB/T 39632-2020《能源管理体系 能源计量技术通则》
-
《工业企业能源管理中心建设技术导则（试行）》
参考文献
-
《智慧园区能耗监测与能效管理技术研究》
-
《工业园区能耗监管系统构建与案例分析》
-
《中国工业园区低碳发展路径研究报告》
案例分享
案例1：苏州某精密制造园区部署该方案后，电能使用效率提升8%，用电峰值负荷降低12%，实现年节能费用约80万元。
案例2：福建某化工园区将水气热全面纳入平台监控，通过能源绩效对比，发现能耗异常并优化设备运行策略，有效提升能源利用率。
案例1：苏州某精密制造园区部署该方案后，电能使用效率提升8%，用电峰值负荷降低12%，实现年节能费用约80万元。
案例2：福建某化工园区将水气热全面纳入平台监控，通过能源绩效对比，发现能耗异常并优化设备运行策略，有效提升能源利用率。
