气体泄漏沼气在线监测
时间：2025-05-14
涉川
方案介绍

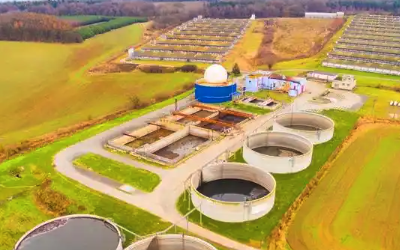

本方案通过部署多组高灵敏度气体传感器与智能分析系统，实时在线监测沼气（主要成分为甲烷CH₄）浓度变化情况，及时发现泄漏风险点并发出预警。系统支持数据远程传输、历史趋势分析、自动报警控制，可广泛应用于沼气池、养殖场、垃圾填埋场、有机废弃物处理厂等区域的安全监测与泄漏防控。
本方案通过部署多组高灵敏度气体传感器与智能分析系统，实时在线监测沼气（主要成分为甲烷CH₄）浓度变化情况，及时发现泄漏风险点并发出预警。系统支持数据远程传输、历史趋势分析、自动报警控制，可广泛应用于沼气池、养殖场、垃圾填埋场、有机废弃物处理厂等区域的安全监测与泄漏防控。
监测目标
-
实时监测环境中甲烷（CH₄）、硫化氢（H₂S）等主要成分浓度
-
监测沼气泄漏趋势及异常波动
-
实现区域气体浓度超标预警
-
提供长期气体浓度数据支持泄漏点排查与安全管理
需求分析
沼气作为可再生能源，其在发酵、储存和输送过程中存在泄漏隐患。甲烷具有高度易燃性，硫化氢有强烈毒性。传统人工巡检方式效率低，存在滞后性，容易引发中毒或爆炸事故。因此需构建一套实时、稳定、智能的在线监测与报警系统，提升场站安全防护等级。
沼气作为可再生能源，其在发酵、储存和输送过程中存在泄漏隐患。甲烷具有高度易燃性，硫化氢有强烈毒性。传统人工巡检方式效率低，存在滞后性，容易引发中毒或爆炸事故。因此需构建一套实时、稳定、智能的在线监测与报警系统，提升场站安全防护等级。
监测方法
采用高精度电化学、红外或催化燃烧式气体传感器，布设于沼气池上方、输送管道、阀门接口、厂区低洼角落等关键位置，通过数据采集器与无线传输模块将实时数据上传至云平台，进行浓度显示、趋势分析和报警处理。
采用高精度电化学、红外或催化燃烧式气体传感器，布设于沼气池上方、输送管道、阀门接口、厂区低洼角落等关键位置，通过数据采集器与无线传输模块将实时数据上传至云平台，进行浓度显示、趋势分析和报警处理。
应用原理
-
电化学/红外传感器原理监测空气中甲烷等气体浓度变化
-
设定安全阈值，当检测浓度超出限值即触发声光报警及远程告警
-
多点布控构建气体浓度热力图，实现泄漏源定位
-
可联动风机、阀门、电源等应急设备，自动执行排险操作
功能特点
-
实时在线监测甲烷、硫化氢等多种气体浓度
-
高低浓度超标自动报警
-
支持数据24小时不间断采集与云端存储
-
支持有毒/可燃气体多参数同步监测
-
数据平台可查看历史记录、导出报表、设置告警策略
-
支持手机APP、电脑网页远程查看数据与接收告警
-
支持联动控制风机排气、切断阀门等防爆机制
硬件清单
-
沼气甲烷气体传感器（红外/电化学）
-
硫化氢传感器（电化学型）
-
数据采集器/控制器
-
声光报警器
-
4G/LoRa通信模块
-
电源模块（市电或太阳能+电池）
-
防爆型探头外壳与支架
-
云平台管理系统或本地服务器
硬件参数（量程、精度）
-
CH₄气体传感器：0–100%LEL 或 0–5%Vol，精度±3%F.S.
-
H₂S气体传感器：0–100 ppm，精度±2%F.S.
-
响应时间：T90 < 30秒
-
通信方式：RS485、4G、LoRa，支持Modbus协议
-
防护等级：IP65以上，支持防爆等级Ex dⅡBT4
-
电源支持：DC12V/24V，或太阳能供电
-
工作环境温度：-20℃～60℃，湿度0～95%RH
方案实现
-
确定监测重点区域（如沼气池周围、气柜、输气管道等）
-
安装传感器并接入数据采集器
-
设置报警阈值与联动策略（如CH₄浓度>20%LEL报警）
-
配置通信模块与平台账号，完成数据上传与可视化配置
-
声光报警设备布设于监控区显眼位置
-
联动风机、阀门、电源等设备，实现自动化防控
数据分析
-
实时气体浓度曲线与历史数据趋势图
-
各监测点浓度对比与变化速率分析
-
漏气时段与环境因子（温湿度）相关性分析
-
系统运行状态记录与传感器寿命预警
-
可输出日报、周报、月报作为安全管理档案
预警决策
-
实时气体浓度超标报警（短信、微信、APP、声光）
-
多级报警阈值支持（预警级、危险级）
-
超标自动联动排风/断气等设备
-
平台可推送报警信息至多个管理人员
-
支持远程确认告警与设备重启控制
方案优点
-
无人值守，实时自动监控气体泄漏风险
-
多点布设可快速定位泄漏位置
-
报警及时，联动处置能力强
-
平台支持多端查看与历史追溯
-
保障人员安全，预防火灾、爆炸事故发生
-
系统稳定、寿命长、可全天候运行
应用领域
-
沼气池与发酵池监控
-
养殖场沼气收集系统
-
垃圾填埋场或污泥处理站
-
厨余/餐厨垃圾处理站气体管理
-
生物天然气（Bio-CNG）生产站
效益分析
-
大幅降低人工巡检频率与安全风险
-
减少沼气泄漏损失，提高资源回收率
-
提高突发事故响应速度与处置效率
-
支撑绿色能源安全发展，提升环保合规水平
-
有助于申报环保政策补贴与绿色工厂建设项目
国标规范
-
GB 15322.1-2019《可燃气体探测器 第1部分：测量范围为0~100%LEL的可燃气体探测器》
-
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》
-
GB/T 50493-2009《沼气工程技术规范》
-
HJ/T 397-2007《固定污染源废气监测技术规范》
参考文献
-
《沼气工程安全管理技术规范研究》
-
《沼气系统可燃气体泄漏在线监测应用分析》
-
《气体传感器在农业环境安全中的应用研究》
案例分享
2023年山东某大型生物质能源公司沼气发酵站部署在线气体监测系统，在5个关键节点设置甲烷与硫化氢探头。系统运行后实现了24小时全自动泄漏监控，并在一次异常泄漏事件中及时联动排风装置，避免了重大事故发生。平台数据亦用于后期气密性整改分析，获得地方应急管理与环保部门高度评价。
2023年山东某大型生物质能源公司沼气发酵站部署在线气体监测系统，在5个关键节点设置甲烷与硫化氢探头。系统运行后实现了24小时全自动泄漏监控，并在一次异常泄漏事件中及时联动排风装置，避免了重大事故发生。平台数据亦用于后期气密性整改分析，获得地方应急管理与环保部门高度评价。
