山体裂缝计在线地灾监测
时间：2025-05-15
涉川
方案介绍
本方案聚焦于对山体裂缝的动态监测，通过部署高精度在线裂缝计，实时获取裂缝宽度变化数据，并结合无线通信系统将数据上传至云平台，进行远程监控与自动预警。系统可实现对地质灾害前兆的精准识别，为地灾预警、应急响应和治理工程提供科学依据。
本方案聚焦于对山体裂缝的动态监测，通过部署高精度在线裂缝计，实时获取裂缝宽度变化数据，并结合无线通信系统将数据上传至云平台，进行远程监控与自动预警。系统可实现对地质灾害前兆的精准识别，为地灾预警、应急响应和治理工程提供科学依据。
监测目标
-

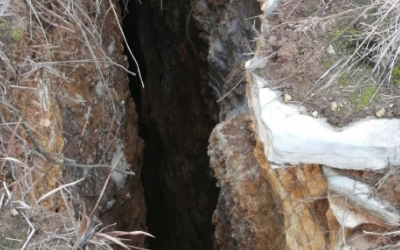

实时监测山体裂缝张开、闭合或位移情况
-
识别裂缝扩展趋势，判断地质灾害活动状态
-
提供滑坡、崩塌等灾害的前兆信息
-
构建山体稳定性评价系统与预警机制
需求分析
在地质灾害高发区域，地表裂缝的扩展往往是滑坡、崩塌等灾害的重要前兆。人工巡查周期长、精度低且无法应对夜间或突发性变化。采用自动化裂缝监测手段，提升监测的连续性、及时性和准确性，已成为地灾监测的重要发展方向。
在地质灾害高发区域，地表裂缝的扩展往往是滑坡、崩塌等灾害的重要前兆。人工巡查周期长、精度低且无法应对夜间或突发性变化。采用自动化裂缝监测手段，提升监测的连续性、及时性和准确性，已成为地灾监测的重要发展方向。
监测方法
在山体已出现或潜在的裂缝处安装裂缝计设备，通过线性位移传感器（LVDT、磁致伸缩、电阻式等）测量裂缝张开或闭合程度。数据通过数据采集器存储并经无线通信模块远程传输至监测平台，实现实时在线监控。
在山体已出现或潜在的裂缝处安装裂缝计设备，通过线性位移传感器（LVDT、磁致伸缩、电阻式等）测量裂缝张开或闭合程度。数据通过数据采集器存储并经无线通信模块远程传输至监测平台，实现实时在线监控。
应用原理
裂缝计通过测量裂缝两侧的相对位移变化，反映地表应力调整过程。仪器内部的高灵敏传感器可感应微小位移变化，系统将物理信号转换为数字信号并上传至平台，形成裂缝时间序列数据，用于趋势分析与预警判断。
裂缝计通过测量裂缝两侧的相对位移变化，反映地表应力调整过程。仪器内部的高灵敏传感器可感应微小位移变化，系统将物理信号转换为数字信号并上传至平台，形成裂缝时间序列数据，用于趋势分析与预警判断。
功能特点
-
实时监测裂缝变化，精度高、响应快
-
支持多点部署，适应不同类型裂缝监控
-
数据远程自动上传，平台图表可视化
-
可设置阈值联动预警
-
支持多种通信方式：4G/NB-IoT/LoRa
-
低功耗设计，支持太阳能独立供电
-
可扩展接入视频、雨量、倾角等其他地灾传感器
硬件清单
-
裂缝计（线性位移传感器型）
-
数据采集器（内置存储与控制功能）
-
无线通信模块（4G或NB-IoT）
-
太阳能供电系统（太阳能板+锂电池）
-
固定支架与安装组件
-
云平台或本地监控软件系统
硬件参数（量程、精度）
-
测量量程：0
50mm/0100mm/0~200mm（可选） -
分辨率：≤0.01mm
-
精度：±0.1% F.S.
-
工作温度：-40℃～+80℃
-
数据传输间隔：可设定（如10分钟/1小时）
-
通信方式：4G/NB-IoT/LoRa
-
供电系统：20W太阳能板 + 20Ah电池，续航＞10天
方案实现
-
现场勘查，选定裂缝监测点，进行支架安装与裂缝计固定
-
连接裂缝计至采集器，测试并校准设备
-
配置无线通信参数，实现远程数据传输
-
设置数据上传周期与报警阈值
-
后台平台显示实时数据与变化趋势图
-
若裂缝变化异常，系统自动推送预警信息
数据分析
-
展示裂缝宽度变化的时间序列图和趋势图
-
可自动识别裂缝扩展速率变化
-
支持与降雨、倾角等数据联合分析
-
可生成裂缝变化统计报表、风险趋势评估报告
-
提供历史数据存储与导出功能
预警决策
-
设定不同裂缝扩展速率或累积位移的预警阈值
-
系统自动分级预警：黄色（异常）、橙色（加速）、红色（危险）
-
推送预警信息至手机、短信、平台、应急管理部门
-
可联动语音广播、视频监控、警示灯等设备
方案优点
-
精度高、响应快，适用于微小形变监测
-
可长时间稳定工作于野外恶劣环境
-
实时在线化，便于多点集中监控
-
可接入其他监测设备构建综合预警系统
-
安装维护简便，成本可控
应用领域
-
地质灾害高发山区的裂缝预警监测
-
高边坡、高切坡、危岩体稳定性评估
-
水库大坝、滑坡体地表裂缝监控
-
铁路、公路、隧道沿线边坡地灾监测
-
城市建筑裂缝、地下工程结构监控
效益分析
-
显著提高对滑坡、崩塌等地灾的预测能力
-
降低人工巡查工作量与风险
-
保障交通、生命与财产安全
-
为治理工程设计与施工提供技术数据
-
增强政府防灾减灾能力与应急响应效率
国标规范
-
GB/T 21245-2007《滑坡监测规范》
-
GB 50330-2013《建筑边坡工程技术规范》
-
GB/T 14685-2022《地质灾害防治工程监测技术标准》
-
DL/T 5356-2007《大坝安全监测设备技术规范》
参考文献
-
《地质灾害裂缝监测技术与设备应用》
-
《基于物联网的滑坡裂缝远程预警系统研究》
-
《山区公路边坡裂缝在线监测与预警技术研究》
案例分享
在云南某高速边坡施工段，部署裂缝计8套，对边坡顶部裂缝变化进行长期监控。系统通过连续采集数据，发现裂缝在连续降雨后扩展加速，平台自动触发红色预警，施工单位紧急疏散设备和人员，避免了可能的滑坡损失。该案例被列为地方地灾监测示范工程。
在云南某高速边坡施工段，部署裂缝计8套，对边坡顶部裂缝变化进行长期监控。系统通过连续采集数据，发现裂缝在连续降雨后扩展加速，平台自动触发红色预警，施工单位紧急疏散设备和人员，避免了可能的滑坡损失。该案例被列为地方地灾监测示范工程。
