地下水回灌区水位监测方案
时间：2025-05-17
涉川
方案介绍
本方案针对人工补给地下水区域（回灌区）设计，通过布设水位监测设备、数据采集系统和远程通信平台，实现对回灌区地下水位变化的实时、自动监测。系统可辅助判断回灌效果、优化回灌方案、保障水资源可持续利用，有效防控地面沉降、盐水入侵等水文地质问题。
本方案针对人工补给地下水区域（回灌区）设计，通过布设水位监测设备、数据采集系统和远程通信平台，实现对回灌区地下水位变化的实时、自动监测。系统可辅助判断回灌效果、优化回灌方案、保障水资源可持续利用，有效防控地面沉降、盐水入侵等水文地质问题。
监测目标
-
实时监测地下水回灌区的水位动态变化
-
评估人工回灌的效果与影响范围
-
预警回灌异常如回灌不足、渗漏不畅等问题
-
支撑区域水资源管理、地质灾害防控与生态调节
需求分析
在缺水型城市或水资源紧张地区，人工回灌是保障地下水资源平衡的重要手段。但由于地下结构复杂、回灌水质差异、季节性波动等因素，需对回灌效果进行动态监测和评估，防止回灌效率低、地下水超蓄、地质灾害等风险。
在缺水型城市或水资源紧张地区，人工回灌是保障地下水资源平衡的重要手段。但由于地下结构复杂、回灌水质差异、季节性波动等因素，需对回灌效果进行动态监测和评估，防止回灌效率低、地下水超蓄、地质灾害等风险。
监测方法
-
在回灌井区和外围布设多口监测井
-
采用高精度水位计进行定点连续监测
-
配套数据采集器及远程通信模块，实现自动上传
-
监测数据实时上传至平台，进行趋势分析与空间对比
应用原理
通过水位计实时采集地下水埋深信息，判断回灌后地下水的响应变化。结合多点布设获取的空间分布差异，评估水头影响范围与回灌扩散效果，实现水量调控的精细化管理。
通过水位计实时采集地下水埋深信息，判断回灌后地下水的响应变化。结合多点布设获取的空间分布差异，评估水头影响范围与回灌扩散效果，实现水量调控的精细化管理。
功能特点
-
实时监测：全天候24小时水位数据采集
-
多点布局：可实现对回灌区中心与边界同步观测
-
自动上传：内置通信模块，支持4G/NB-IoT网络
-
可视化平台：绘制水位剖面与变化趋势曲线
-
异常预警：水位突变、上升滞后自动报警提示
硬件清单
-
地下水水位计
-
数据采集器
-
无线通信模块（4G/NB-IoT）
-
太阳能供电系统
-
户外防护箱与安装支架
-
监测井管道系统
硬件参数（量程、精度）
-
水位计量程：0~100 m
-
精度：±0.1% FS
-
数据采集频率：1次/5分钟可设定
-
通信方式：支持TCP/IP、MQTT或HTTP协议上传
-
供电系统：太阳能板≥20W，蓄电池≥12Ah，支持连续阴雨运行≥5天
方案实现
-
在回灌井及其周围布设监测井
-
安装水位计并与数据采集器连接
-
配置通信模块与供电系统，实现远程数据传输
-
数据接入云平台，形成区域水位监测图层与报表
-
系统根据水位变化进行时序对比与空间扩散评估
数据分析
-
对比回灌前后水位上升幅度，评估回灌效果
-
分析水位响应时间与回灌水量之间的对应关系
-
多点数据拟合绘制水位等值线与水头梯度分布
-
联动历史数据，预测未来回灌趋势与风险
预警决策
-
设置最低水位响应值与最高水位上限，超限自动预警
-
出现上升滞后或不升反降趋势时，提示排查堵塞、回灌量不足等问题
-
结合历史数据模型，对水位变化进行趋势预警分析
-
提供可视化报表支持管理部门及时调整回灌策略
方案优点
-
实现无人值守、水位实时监控
-
提高人工回灌效能评估的科学性与时效性
-
降低因地下水超采导致的地面沉降风险
-
系统灵活、稳定性高，适应不同地质与环境条件
应用领域
-
城市地下水人工回灌工程
-
农业灌溉补水区
-
工业地下水压采调控区
-
地面沉降防治重点区域
-
地下水生态恢复试验区
效益分析
-
提升地下水资源管理的智能化水平
-
降低人工回灌水资源浪费与运维成本
-
支撑地下水调蓄工程科学评估与规划优化
-
促进区域水资源平衡和地质安全保障
国标规范
-
GB/T 14848-2017《地下水质量标准》
-
GB/T 21246-2007《地下水动态自动监测系统技术规范》
-
SL 447-2009《水文监测资料整编规范》
-
HJ 610-2016《地下水环境监测技术规范》
-
GB 50013-2021《室外给水设计规范》
参考文献
-
《地下水人工回灌技术与监测方法研究》
-
《水资源可持续利用中的监测系统设计》
-
《基于物联网的地下水位动态监测系统研究》
案例分享

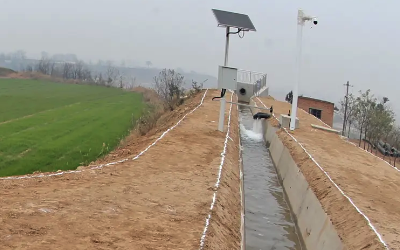

在华北某城市水源涵养区布设30口水位监测井，接入地下水智能监测平台。系统运行两年内实现对10个回灌站的动态评估，识别出2个回灌点存在滞后响应问题，及时调整回灌压力与水量，提高平均补水效率30%以上，为城市地下水压采与地面沉降治理提供重要支持。
在华北某城市水源涵养区布设30口水位监测井，接入地下水智能监测平台。系统运行两年内实现对10个回灌站的动态评估，识别出2个回灌点存在滞后响应问题，及时调整回灌压力与水量，提高平均补水效率30%以上，为城市地下水压采与地面沉降治理提供重要支持。
