智能泵站自动灌溉系统
时间：2025-05-19
涉川
一、方案介绍
本方案围绕农业、水利、市政园林等领域对智能化灌溉的实际需求，构建一套集抽水恒压控制、远程阀门调节、自动灌溉管理为一体的智能泵站系统。系统基于4G物联网通信技术，实现灌溉数据的实时采集与远程控制，支持手机微信小程序与电脑端平台双重远程操作，显著提升灌溉效率、节约人力成本与水资源。
本方案围绕农业、水利、市政园林等领域对智能化灌溉的实际需求，构建一套集抽水恒压控制、远程阀门调节、自动灌溉管理为一体的智能泵站系统。系统基于4G物联网通信技术，实现灌溉数据的实时采集与远程控制，支持手机微信小程序与电脑端平台双重远程操作，显著提升灌溉效率、节约人力成本与水资源。
二、监测目标
-
实时监测供水管网压力、水泵运行状态和出水量；
-
监测环境参数（如土壤湿度、气象数据等）作为灌溉参考；
-
监控电磁阀门开关状态，确保灌溉精准控制；
-
实现远程控制与自动预警机制，提高系统运行稳定性。
三、需求分析
当前传统灌溉普遍存在以下问题：
当前传统灌溉普遍存在以下问题：
-
人工值守成本高、操作不便；
-
灌溉周期难以精确控制，导致水资源浪费；
-
系统运行状态不透明，无法远程监管与故障诊断；
-
缺乏统一智能平台进行调度管理。
基于上述问题，智能化、网络化、远程化成为现代灌溉发展的核心需求。
四、监测方法
-
安装压力传感器、水流量传感器对泵站运行数据进行实时采集；
-
通过土壤水分传感器或灌区气象站监测环境参数；
-
采用智能阀控模块记录并调节阀门开关状态；
-
所有监测数据通过4G模块上传至云平台并同步显示于终端设备。
五、应用原理
系统以嵌入式控制器为核心，通过4G无线通信模块与云平台建立稳定连接，实现对泵站与灌区的远程集中管理。依据设定的压力阈值与时间段自动启停恒压泵，同时结合阀门状态与土壤湿度自动优化灌溉策略。手机与电脑端可实现控制指令下发、历史数据查询、报警通知接收等功能。
系统以嵌入式控制器为核心，通过4G无线通信模块与云平台建立稳定连接，实现对泵站与灌区的远程集中管理。依据设定的压力阈值与时间段自动启停恒压泵，同时结合阀门状态与土壤湿度自动优化灌溉策略。手机与电脑端可实现控制指令下发、历史数据查询、报警通知接收等功能。
六、功能特点
-
自动恒压供水，保障灌溉压力恒定；
-
阀门远程分区控制，实现精准灌溉；
-
支持手机微信小程序与电脑平台远程操作；
-
多参数实时监测，异常自动报警；
-
云端数据存储，支持分析与追溯；
-
可扩展土壤墒情、气象等模块，增强智能化水平。
七、硬件清单
-
智能恒压水泵控制终端；
-
4G物联网通信模块；
-
电磁阀门与阀控终端；
-
压力传感器、水流量计；
-
土壤湿度传感器（选配）；
-
环境监测模块（选配）；
-
电源管理系统与保护模块；
-
云端管理平台与用户终端系统。
八、硬件参数（量程、精度）
-
压力传感器：量程 0～1.6 MPa，精度 ±0.5%FS
-
流量传感器：量程 0.1～30 m³/h，精度 ±1.5%
-
土壤湿度传感器：量程 0～100%（体积含水率），精度 ±3%
-
温湿度传感器：温度量程 -40～85℃，湿度 0～100%，精度 ±0.3℃ / ±3%RH
-
4G通信模块：支持全网通制式，上传速率不低于5 Mbps
-
阀控模块：支持远程/自动控制，响应时间小于2秒
九、方案实现

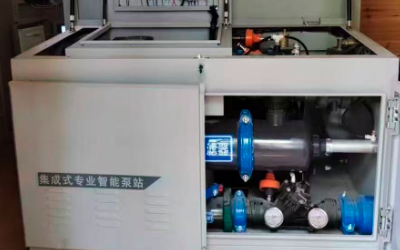

系统通过模块化设计，将水泵、阀门、传感器及控制终端统一集成。部署完成后，后台平台对接微信小程序和PC端系统，用户可通过可视化界面查看运行状态、设定控制逻辑和接收报警信息。系统具备自动启停、恒压维持、分区灌溉、故障自检等核心功能，整体实现即插即用与无人值守运行。
系统通过模块化设计，将水泵、阀门、传感器及控制终端统一集成。部署完成后，后台平台对接微信小程序和PC端系统，用户可通过可视化界面查看运行状态、设定控制逻辑和接收报警信息。系统具备自动启停、恒压维持、分区灌溉、故障自检等核心功能，整体实现即插即用与无人值守运行。
十、数据分析
系统实时采集与存储运行数据，平台通过算法对水压、水量、土壤湿度等参数进行趋势分析，生成灌溉曲线、用水报表等内容，为运维与优化提供数据支持。同时通过多维度对比，辅助分析供水均衡性与灌溉周期合理性。
系统实时采集与存储运行数据，平台通过算法对水压、水量、土壤湿度等参数进行趋势分析，生成灌溉曲线、用水报表等内容，为运维与优化提供数据支持。同时通过多维度对比，辅助分析供水均衡性与灌溉周期合理性。
十一、预警决策
系统设定阈值触发报警机制，如压力异常、水泵故障、阀门未响应、通信中断等情况将通过微信、短信等方式实时通知管理人员。平台可根据历史数据自动调整灌溉策略或切换备用方案，实现智能应急响应。
系统设定阈值触发报警机制，如压力异常、水泵故障、阀门未响应、通信中断等情况将通过微信、短信等方式实时通知管理人员。平台可根据历史数据自动调整灌溉策略或切换备用方案，实现智能应急响应。
十二、方案优点
-
降低人力投入，实现自动运行；
-
精准调控水量，节水率可达30%以上；
-
数据可视化，提升管理科学性；
-
多端联控，操作灵活便捷；
-
模块化设计，系统易于扩展和维护。
十三、应用领域
-
农田灌溉与设施农业用水管理；
-
城市绿化与园林灌溉系统；
-
水利泵站智能化改造项目；
-
智慧乡村、数字农业综合应用场景。
十四、效益分析
经济效益：节省人力管理成本，提升水泵使用效率，降低能耗；
社会效益：提升农田灌溉自动化水平，助力农业数字化转型；
生态效益：科学用水、节约资源，减少不必要的水土流失与环境污染。
经济效益：节省人力管理成本，提升水泵使用效率，降低能耗；
社会效益：提升农田灌溉自动化水平，助力农业数字化转型；
生态效益：科学用水、节约资源，减少不必要的水土流失与环境污染。
十五、国标规范
-
《灌溉自动化系统工程技术规范》（GB/T 21307）
-
《信息技术 物联网 术语》（GB/T 33474）
-
《农田灌溉用泵技术条件》（GB/T 14713）
-
《土壤水分测量技术规程》（NY/T 3013）
-
《城市园林绿地灌溉设计规范》（CJJ/T 163）
十六、参考文献
-
国家农业农村信息化工程技术研究中心编：《智慧农业系统集成与应用》；
-
《现代灌溉技术与工程管理》，水利出版社；
-
中国灌溉排水发展中心发布的相关技术文件与标准；
-
《物联网工程设计与实践》，机械工业出版社；
-
各地智慧农业示范区建设技术总结报告。
十七、案例分享
案例一：河南省某大型农业合作社引入该系统后，实现800亩农田按需自动灌溉，用水效率提升35%，管理人员减少60%，灌溉周期更科学。
案例二：某沿海城市绿化项目中部署智能泵站系统，实现夜间无人灌溉作业，年节省水费超过15万元，获评智慧园林示范工程。
案例一：河南省某大型农业合作社引入该系统后，实现800亩农田按需自动灌溉，用水效率提升35%，管理人员减少60%，灌溉周期更科学。
案例二：某沿海城市绿化项目中部署智能泵站系统，实现夜间无人灌溉作业，年节省水费超过15万元，获评智慧园林示范工程。
