大坝位移裂缝监测方案
时间：2025-06-07
涉川
一、方案背景
大坝作为重大水利工程，其长期安全稳定运行直接关系到下游区域的生命财产安全。受水压、地质结构、地震及气候变化影响，大坝体可能出现沉降、水平位移、裂缝扩展等隐患。传统人工巡检周期长、易遗漏，已难以满足现代水利工程的监测要求。因此，构建一套高精度、自动化的位移与裂缝监测系统成为大坝安全监管的关键支撑。
二、方案目标
-
实时掌握坝体及坝基的水平、垂直位移动态；
-
对关键裂缝进行扩展趋势的连续监测；
-
实现数据自动采集、4G网络主动上报；
-
建立异常位移与裂缝告警机制；
-
构建云平台可视化系统，实现多端远程监管。
三、系统组成
-
GNSS位移监测终端
-
配置高精度双频RTK GNSS模块；
-
精度可达毫米级，适用于坝顶整体水平位移与沉降观测；
-
支持差分定位、自动校正、全天候工作。
-
-
倾角传感器（MEMS）
-
三轴倾斜监测，量程±90°，精度优于0.05°；
-
安装于坝体边坡、坝面、接缝处，实时反映变形趋势；
-
支持动态采样，抗振动干扰能力强。
-
-
裂缝监测仪（裂缝计）
-
包括线性电阻式与激光位移式两种类型；
-
用于监测裂缝宽度、深度的扩展变化；
-
精度可达0.01mm，适应雨雪、防水环境。
-
-
4G数据采集与上报终端
-
工业级采集器，兼容Modbus、RS485、TTL等接口；
-
内置4G通信模块，具备SIM卡槽和天线；
-
支持定时主动上报、阈值触发上传、异常短信告警等功能；
-
支持远程升级与参数调整。
-
-
太阳能供电系统
-
配置太阳能板与锂电池，支持断电连续运行30天以上；
-
系统具备电压监测与低电量提醒功能；
-
全部设备防水防晒设计，适应野外高湿高温环境。
-
-
云端监测平台
-
实时显示各监测点的位移变化曲线与裂缝状态；
-
支持地图定位展示、异常分析、历史数据导出；
-
管理端可通过网页和手机小程序远程登录查看；
-
支持按项目/区域/分级权限管理用户账户。
-
四、工作原理
GNSS、倾角仪与裂缝监测器等终端设备采集坝体不同位置的变形信息后，传送至4G采集主机，经数据解析、存储并上传至云平台。平台进行实时数据处理与趋势分析，一旦发现位移或裂缝变化超过预设安全阈值，即触发预警机制，并以短信、邮件或APP通知方式告知相关管理人员，及时响应处置。
五、安装方式
-

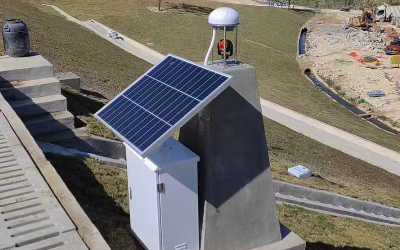

GNSS天线：安装在坝顶或坝肩位置，设定固定点与相对参照点；
-
倾角传感器：粘贴或固定于坝体结构面、边坡、伸缩缝等关键部位；
-
裂缝监测仪：安装于已有或潜在裂缝区域，两端固定于裂缝两侧；
-
数据主机与电源：使用立杆或支架固定于防水箱内，整体安装点需高于水位线，防止浸泡；
-
所有设备布设完成后进行系统调试与信号测试，确保数据正常上传与告警触发有效。
六、功能特点
-
毫米级精度定位，全面掌握坝体位移变化趋势；
-
多因子融合监测，支持裂缝+倾角+水平+垂直综合分析；
-
工业级设备防护等级高，适应复杂环境；
-
远程数据上报、平台集中管理、移动终端便捷查看；
-
支持阈值预警、自定义巡检计划与数据对比分析；
-
平台数据可对接政府监管平台、水利系统或应急管理系统。
七、适用场景
-
水库大坝、尾矿坝、拦水坝、堤防工程；
-
高边坡挡墙及地质灾害隐患点；
-
地震区、水位波动区的大型水工建筑；
-
大坝安全自动化监测项目；
-
水利工程安全加固改造项目。
八、效益分析
-
实现坝体安全监测智能化、信息化管理；
-
提前预警潜在的滑移、沉降、裂缝扩展风险；
-
提高应急响应效率，减少灾害损失；
-
降低人力巡检频率，节省运维成本；
-
数据可用于结构安全评估与养护决策，提升工程运行寿命；
-
支持智慧水利、数字孪生工程建设。
九、参考规范与标准
-
GB 50201-2014《水工建筑物监测技术规范》
-
DL/T 5148-2012《水电工程安全监测系统技术规范》
-
SL 440-2009《水利水电工程大坝安全监测仪器设备技术条件》
-
《国家大坝安全管理条例》相关条款
-
各省市地质灾害监测预警管理办法
