太阳能发电站光照灰尘在线监测
时间：2025-06-09
涉川
方案介绍
本方案面向太阳能发电站运维需求，设计部署光照与组件表面灰尘在线监测系统。系统通过太阳辐射传感器与光伏面板灰尘沉积监测装置，结合4G无线传输与云平台分析，实时掌握辐照资源与污染影响状况，实现清洗时机智能判定、发电效率评估与运维调度优化，助力光伏发电站智能化管理。
本方案面向太阳能发电站运维需求，设计部署光照与组件表面灰尘在线监测系统。系统通过太阳辐射传感器与光伏面板灰尘沉积监测装置，结合4G无线传输与云平台分析，实时掌握辐照资源与污染影响状况，实现清洗时机智能判定、发电效率评估与运维调度优化，助力光伏发电站智能化管理。
监测目标
-
实时监测光伏电站所在区域的太阳总辐射强度
-
监测组件表面灰尘积累程度（灰尘指数、光透过率衰减等）
-
评估灰尘对发电效率的影响程度
-
提供灰尘超限预警，指导智能清洗调度
需求分析
光伏电站常年暴露于自然环境中，沙尘、灰霾、鸟粪等会附着在组件表面，影响透光率，导致发电效率下降。传统定期清洗方式存在人工成本高、效率低、时效性差等问题，急需部署光照-灰尘在线监测系统，做到按需清洗、减少能耗损失。
光伏电站常年暴露于自然环境中，沙尘、灰霾、鸟粪等会附着在组件表面，影响透光率，导致发电效率下降。传统定期清洗方式存在人工成本高、效率低、时效性差等问题，急需部署光照-灰尘在线监测系统，做到按需清洗、减少能耗损失。
监测方法
-
采用太阳总辐射传感器（光电式或热电式）监测日照强度
-
设置灰尘沉积监测模块，通过双组件法（参考与污染组件电流对比）或透光率测定法实时判断灰尘影响程度
-
数据采集器定时采集光照与灰尘数据，上传至云平台
-
云平台进行数据分析、发电效率评估与预警发布
应用原理
-
太阳辐射传感器通过测量单位时间内太阳能辐射强度，反映实际光照资源
-
灰尘监测模块对比清洁与污染组件的电流输出，判断灰尘导致的效率衰减
-
或通过光敏感应器阵列监测透光率变化，反映灰尘厚度趋势
-
结合历史发电数据与天气趋势，构建灰尘影响模型，智能分析发电损耗与清洗需求
功能特点
-
实时光照与灰尘积累在线监测
-
支持4G数据远程上传与断点续传
-
支持灰尘指数阈值设置与自动预警
-
云平台提供可视化报表、效率损耗评估
-
可与自动清洗系统联动，实现精准清洗
硬件清单
-

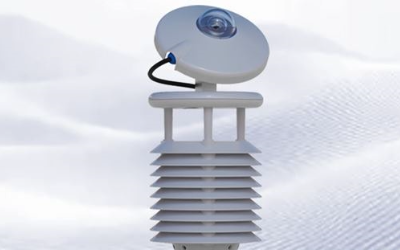

太阳总辐射传感器（热电式/光电式）
-
光伏组件灰尘监测模块（双组件法或透光率法）
-
数据采集终端（带4G通信功能）
-
太阳能供电系统（含锂电池）
-
防护箱、立杆、支架
-
云端数据平台或本地服务器系统
硬件参数（量程、精度）
-
太阳辐射传感器：0～2000 W/m²，精度±5 W/m²
-
灰尘指数监测精度：±2%（组件电流差异）
-
通信方式：4G/RS485
-
工作温度：-40℃～+70℃，防护等级IP65
-
供电系统：太阳能板≥30W，电池≥20Ah
方案实现
在太阳能电站布设光照与灰尘监测点，建议每2~5MW布设一套监测设备。设备安装在典型光伏组件阵列中，太阳辐射传感器朝上无遮挡，灰尘监测模块安装在一清洁组件和一实际组件上。系统设置数据采集周期（如10分钟），通过4G定时上传至平台，平台进行可视化展示、报警与效率评估。
在太阳能电站布设光照与灰尘监测点，建议每2~5MW布设一套监测设备。设备安装在典型光伏组件阵列中，太阳辐射传感器朝上无遮挡，灰尘监测模块安装在一清洁组件和一实际组件上。系统设置数据采集周期（如10分钟），通过4G定时上传至平台，平台进行可视化展示、报警与效率评估。
数据分析
-
输出日照总辐射曲线与每日有效辐射时长
-
组件输出功率对比分析，判断灰尘遮挡效应
-
灰尘指数与效率损失曲线，评估积尘速度
-
提供最佳清洗时间建议与清洗后效果评估
预警决策
-
灰尘指数超过设定值，平台自动推送清洗建议
-
连续高灰尘指数未清洗，触发高优先级预警
-
日照强但发电效率低，推送疑似积尘或组件异常提示
-
平台可联动智能清洗装置，触发自动清洗程序
方案优点
-
实时在线监测，动态掌控发电损耗因素
-
科学判断清洗时机，提升清洗效率与经济性
-
降低因积尘引起的发电损失，提高整体效益
-
模块化设计，便于安装、维护与系统扩展
-
数据云端可视化，便于集中管理与调度
应用领域
-
光伏电站运营与智能运维
-
沙漠、戈壁、风沙区域光伏基地
-
分布式屋顶光伏系统清洁运维管理
-
太阳能农业设施或牧光互补项目
效益分析
采用本方案可减少无效或频繁清洗次数，节省运维成本30%以上；可避免因积尘影响导致的年均发电效率下降3~10%；系统上线一年内即可回本，并可显著延长光伏组件使用寿命，提高整体投资回报率，具备良好的经济与环境效益。
采用本方案可减少无效或频繁清洗次数，节省运维成本30%以上；可避免因积尘影响导致的年均发电效率下降3~10%；系统上线一年内即可回本，并可显著延长光伏组件使用寿命，提高整体投资回报率，具备良好的经济与环境效益。
国标规范
-
GB/T 6497-2021《太阳总辐射测量方法》
-
GB/T 20311-2006《太阳能光伏系统性能测试通则》
-
NB/T 32004-2013《光伏电站运行维护技术规范》
-
NB/T 32018-2013《太阳能光伏组件表面清洁技术要求》
参考文献
《光伏组件表面污染对发电效率的影响研究》
《太阳能电站灰尘在线监测技术与应用》
《光伏系统智能清洗调度模型设计与优化分析》
《光伏组件表面污染对发电效率的影响研究》
《太阳能电站灰尘在线监测技术与应用》
《光伏系统智能清洗调度模型设计与优化分析》
案例分享
宁夏某大型光伏基地部署本方案后，实现灰尘指数动态监控，结合云平台数据与天气分析进行智能清洗调度，使年均清洗次数减少40%，全年发电效率提升约6%，有效控制沙尘污染影响，成为西北地区智能光伏运维示范项目。
宁夏某大型光伏基地部署本方案后，实现灰尘指数动态监控，结合云平台数据与天气分析进行智能清洗调度，使年均清洗次数减少40%，全年发电效率提升约6%，有效控制沙尘污染影响，成为西北地区智能光伏运维示范项目。
