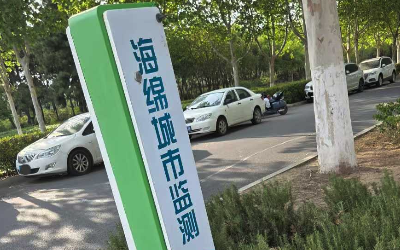

海绵城市监测应用方案
时间：2025-06-13
涉川
方案介绍
“海绵城市”是指城市能够像海绵一样，在适应环境变化和应对雨水带来的自然灾害方面具有良好的“弹性”，通过自然滞蓄、自然渗透、自然净化来实现雨水的收集、利用与排放。本方案聚焦于对海绵城市实施后的多维监测，实现对降雨、地表径流、土壤渗透、水质、地下水位等要素的实时在线监控和智能分析，为城市水资源调度、内涝预警、雨水利用提供科学支撑。
监测目标
-
实时监测降雨量、地表径流、渗透速度
-
监测下渗雨水的水质变化与污染物指标
-
监测蓄水池、下凹绿地、透水铺装的运行状态
-
实时掌握城市地下水位变化
-
提供海绵城市效能评估数据与预警支持
需求分析
|
需求项
|
内容
|
|---|---|
|
实时性
|
需分钟级采集与上传，支持暴雨期间高频监测
|
|
多维度
|
需涵盖气象、水文、水质、地下水等多个维度
|
|
兼容性
|
系统应支持多协议传感器、标准平台接口对接
|
|
远程性
|
必须具备4G/5G通信和远程配置能力
|
|
智能性
|
支持大数据分析与AI模型辅助评估与预警
|
监测方法
-
雨量监测：翻斗式雨量计
-
径流监测：明渠超声波/雷达流量计
-
渗透速率：土壤渗透计或压力式水位计
-
地下水位监测：静压式/雷达水位计
-
水质监测：多参数水质传感器（pH、电导率、氨氮、COD等）
-
图像监测：布设AI识别摄像头用于地表漫流识别与积水图像采集
应用原理
通过多源传感器实时采集数据，利用边缘计算和云平台结合的方式进行数据汇聚与清洗。系统内嵌数据模型实现降雨-径流-下渗-蓄水-净化全过程跟踪，实现定量评估和动态预警。
功能特点
-
一体化数据平台：集中展示所有监测数据与图表
-
多协议兼容：支持Modbus、4G、NB-IoT、LoRa等传输方式
-
灵活部署：模块化设备适用于城市不同监测点位
-
高频自动采集：可设定按5分钟-1小时不等采集间隔
-
报警联动：异常积水、水质超标、设备故障均可实时报警
硬件清单
|
设备名称
|
功能用途
|
|---|---|
|
翻斗式雨量计
|
实时降雨强度与总量监测
|
|
雷达/超声流量计
|
明渠径流量监测
|
|
土壤墒情传感器
|
监测土壤含水率/渗透性
|
|
静压水位计
|
地下水位变化监测
|
|
多参数水质仪
|
在线监测pH、EC、DO、浊度、氨氮、COD等
|
|
高清摄像头
|
图像识别路面积水
|
|
4G远程采集主机
|
数据采集与上传中枢设备
|
硬件参数（量程、精度）
|
设备
|
量程
|
精度
|
|---|---|---|
|
翻斗式雨量计
|
0~4 mm/min
|
±0.2 mm
|
|
雷达流量计
|
0~10 m/s
|
±2%
|
|
土壤墒情传感器
|
0~100%（含水量）
|
±2%
|
|
静压水位计
|
0~10m
|
±0.5% FS
|
|
多参数水质仪
|
pH: 0
|
±0.1 pH；±5% COD
|
|
摄像头
|
高清1080P
|
智能识别误差 <5%
|
方案实现
-
监测点布设：在低洼地带、透水铺装、雨水花园等海绵设施周围布设监测站点。
-
设备安装与调试：各传感器按标准安装，接入采集主机与电源。
-
数据采集与上传：通过4G采集主机将数据实时上传云平台。
-
平台展示与分析：Web端与移动端均可查看数据与分析结果。
-
报警与联动控制：与智慧排水/雨水调蓄系统对接实现智能响应。
数据分析
-
构建降雨-入渗-径流量关系图谱
-
建立降雨-积水预测模型（如SCS-CN或SWMM）
-
对海绵体运行效率、入渗率、净化能力进行长期评估
-
GIS系统叠加展示污染路径、积水风险图层
预警决策
-
内涝预警：结合雨量、排水能力模型实现自动预警
-
污染超标报警：如氨氮/COD/pH异常超标立即推送
-
水位过高联动：触发雨水泵站启动或调蓄池排水
-
雨水利用建议：判断储水量，提示再利用或排空时机
方案优点
-
一体化感知+数据平台，建设与运维成本低
-
模块化设备，适应不同地形与建设阶段
-
AI分析+图像识别提高场景感知力
-
满足海绵城市监管、考核、预评估等多维需求
应用领域
-
新区海绵城市建设试点
-
城市低洼积水风险区
-
城市排水系统改造项目
-
市政园林绿地管理
-
黑臭水体治理辅助监测
效益分析
|
类型
|
效益内容
|
|---|---|
|
经济效益
|
减少城市内涝经济损失，提升投资回报效率
|
|
社会效益
|
改善城市环境，提高居民安全与满意度
|
|
管理效益
|
精准监控，提高政府海绵项目验收与管理效率
|
|
环境效益
|
减轻水体污染，促进雨水资源循环利用
|
国标规范（节选）
-
《城市雨水系统规划设计规范》（GB 50014-2021）
-
《海绵城市建设评价标准》（GB/T 51345-2018）
-
《城市排水监测技术规范》（CJ/T 221-2011）
-
《水质 自动监测技术规范》（HJ 630-2011）
-
《城市黑臭水体整治工作指南》国家住建部
参考文献
-
张建云. 海绵城市建设理论与实践探索[M]. 中国水利水电出版社, 2017.
-
王浩等. 《城市水系统规划与建设》. 科学出版社, 2018.
-
刘丙军等. "海绵城市雨水监测系统构建与应用", 《城市管理与科技》, 2022.
-
李晓宁等. "海绵城市监测系统数据模型研究", 《水科学进展》, 2021.
案例分享
案例 1：苏州工业园区“智慧海绵城市”项目
-
建设100+监测点位，涵盖雨水花园、蓄水池、低影响开发设施
-
实现暴雨前30分钟预警、自动调蓄排水，年均减少内涝事件60%
案例 2：重庆两江新区雨水利用示范工程
-
实时监测储水池与地表径流数据，实现“雨前收集、雨中监控、雨后利用”全流程闭环
-
年均雨水回用量达15万吨
