声级计485在线监测应用
时间：2025-06-28
涉川
方案介绍

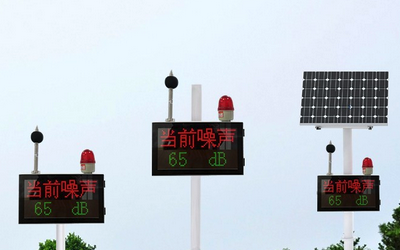

随着环境噪声污染日益受到重视，特别是在工业厂界、建筑施工、交通枢纽等高噪声区域，建立高效、稳定的噪声监测系统已成为环境管理与污染防控的重要手段。声级计485在线监测系统基于RS-485总线通信技术，结合标准Modbus协议或定制化通讯结构，可实现多点部署、实时传输、数据可视、平台接入的在线声环境监控网络。
随着环境噪声污染日益受到重视，特别是在工业厂界、建筑施工、交通枢纽等高噪声区域，建立高效、稳定的噪声监测系统已成为环境管理与污染防控的重要手段。声级计485在线监测系统基于RS-485总线通信技术，结合标准Modbus协议或定制化通讯结构，可实现多点部署、实时传输、数据可视、平台接入的在线声环境监控网络。
监测目标
-
实现对厂界、车间、工地、敏感区等区域的实时噪声监测
-
获取等效声级Leq、最大声级Lmax、最小声级Lmin等噪声指标
-
支持标准485通信远距离组网及集中数据管理
-
为环保达标排放、治理评估、第三方审计、公众投诉处理提供依据
-
支持平台联动，实现报警提示、图表展示、历史记录追溯等功能
需求分析
传统声级仪器常用于手动点位检测，存在周期长、数据断档、人工干预多等缺点，难以满足24小时连续监测和数据可追溯性要求。采用RS-485通信的在线声级计可在多点位之间稳定传输数据，实现统一采集、远程上传与集中处理，特别适用于分布广、点位多、布线距离长的工业园区、厂界边界等典型噪声监测场景。
传统声级仪器常用于手动点位检测，存在周期长、数据断档、人工干预多等缺点，难以满足24小时连续监测和数据可追溯性要求。采用RS-485通信的在线声级计可在多点位之间稳定传输数据，实现统一采集、远程上传与集中处理，特别适用于分布广、点位多、布线距离长的工业园区、厂界边界等典型噪声监测场景。
监测方法
系统由声级传感器、嵌入式处理模块、RS-485通信接口、电源系统组成，安装于重点监测区域，实时监测环境声压级，按设定间隔采样输出A计权Leq、Lmax、Lmin等参数。数据通过RS-485总线传输至采集主机，再统一上传至本地控制系统或远程服务器，实现远程可视化、报警联动和历史查询。
系统由声级传感器、嵌入式处理模块、RS-485通信接口、电源系统组成，安装于重点监测区域，实时监测环境声压级，按设定间隔采样输出A计权Leq、Lmax、Lmin等参数。数据通过RS-485总线传输至采集主机，再统一上传至本地控制系统或远程服务器，实现远程可视化、报警联动和历史查询。
应用原理
-
麦克风采集噪声信号，经A计权滤波后转换为电信号
-
嵌入式模块对原始信号进行放大、采样、分析与参数计算
-
按预设周期通过RS-485总线将采集结果发送至上位机
-
支持Modbus RTU协议通信，兼容多种数据采集系统
-
可接入工控组态平台、PLC系统、云服务器或政务监控平台
功能特点
-
支持等效声级、峰值声级、统计声级等参数输出
-
RS-485接口通信稳定，支持1200米以上远距离传输
-
多台设备可串联，组成集中式噪声监测网络
-
支持实时显示、历史记录、远程查询与本地报警功能
-
数据格式标准化，兼容主流工控平台与政务接口
-
具备防尘、防水设计，适用于室内外各种应用环境
-
可扩展LED屏、摄像头、数据看板、太阳能电源等外设
硬件清单
-
工业级声级传感器（内置A计权网络）
-
嵌入式噪声数据处理模块
-
RS-485通信模块
-
电源转换模块（支持DC12V/24V供电）
-
安装支架与防护外壳（IP65以上）
-
数据采集主机或远程平台（根据实际配置）
硬件参数（量程、精度）
-
声压级测量范围：30～130 dB(A)
-
频率响应范围：20Hz～12.5kHz
-
声级精度：符合GB/T 3785.1-2010二级标准
-
输出参数：Leq、Lmax、Lmin、L10、L50、L90等
-
通讯协议：RS-485接口，Modbus RTU标准
-
通讯距离：≥1200米
-
防护等级：IP65及以上
-
工作温度：-30℃至+70℃
-
数据刷新周期：1秒～1分钟可调
方案实现
-
根据实际需求选择厂区或项目边界的布点位置
-
安装声级计采集单元并连接485通信链路
-
统一接入数据采集控制终端或工控PLC系统
-
设置采样周期、报警阈值、数据上传接口参数
-
接入远程服务器或环保监控平台，实现数据可视化、报表输出
数据分析
-
生成日/周/月Leq趋势图及噪声峰值分析报告
-
支持多点对比分析，评估高噪区域与噪声传播路径
-
输出异常声级预警报告，追溯污染源与噪声源
-
数据支持本地存储、自动上传与第三方平台同步
-
提供导出格式（Excel、PDF等），支持调阅与打印备案
预警决策
-
系统支持设置噪声报警阈值，如昼间65dB、夜间55dB
-
超标声级触发本地或平台报警
-
可联动声光报警器、短信通知、数据标红提示等方式
-
支持报警记录日志存档，便于环保执法或企业整改使用
方案优点
-
通信方式稳定可靠，适合工业现场远距离布线
-
系统结构简洁，便于扩展与维护
-
设备标准化程度高，利于统一数据管理
-
实时性强，报警反应快速
-
成本相对较低，适合大范围多点布设应用场景
应用领域
-
工业园区、制造厂界声环境监测
-
建筑工地、市政工程噪声监测
-
交通干线、物流基地周边敏感点监控
-
重点环保企业达标排放监管
-
环境治理项目第三方服务数据采集
效益分析
声级计485在线监测方案有助于企业构建稳定可靠的噪声数据采集体系，提高环境管理能力，降低违法排放风险，同时为政府环保监管、公众环境投诉处置、环保绩效评价等提供量化依据，实现环境保护与企业发展的双赢目标。
声级计485在线监测方案有助于企业构建稳定可靠的噪声数据采集体系，提高环境管理能力，降低违法排放风险，同时为政府环保监管、公众环境投诉处置、环保绩效评价等提供量化依据，实现环境保护与企业发展的双赢目标。
国标规范
-
GB/T 3785.1-2010《电声学 声级计 第1部分：规范》
-
GB 12348-2008《工业企业厂界环境噪声排放标准》
-
HJ 212-2017《污染源在线自动监控（监测）数据传输标准》
-
GB/T 3241-2010《声学 测量用频率计权特性》
参考文献
-
《噪声监测与治理技术指南》
-
《厂界噪声监测设备布点与评估方法研究》
-
《环境噪声污染防治技术规范与案例》
-
各地生态环境部门发布的相关监测技术文件和对接指南
