噪声计量声级计212协议环保系统在线监测
时间：2025-06-28
涉川
方案介绍
随着城市化和工业化进程不断加快，噪声污染问题日益严重。为满足环保监管、公共健康保障及城市精细化管理等多重需求，建立基于212协议的噪声计量声级计在线监测系统，成为实现声环境动态监管与超标溯源的重要手段。本方案采用符合国家声级计标准的在线噪声监测设备，结合生态环境部发布的《污染源在线自动监控（监测）数据传输标准（HJ 212-2017）》，实现噪声数据的精准采集、合规传输和集中分析，广泛适用于环保、住建、城管等多个监管场景。
随着城市化和工业化进程不断加快，噪声污染问题日益严重。为满足环保监管、公共健康保障及城市精细化管理等多重需求，建立基于212协议的噪声计量声级计在线监测系统，成为实现声环境动态监管与超标溯源的重要手段。本方案采用符合国家声级计标准的在线噪声监测设备，结合生态环境部发布的《污染源在线自动监控（监测）数据传输标准（HJ 212-2017）》，实现噪声数据的精准采集、合规传输和集中分析，广泛适用于环保、住建、城管等多个监管场景。
监测目标
-
实时采集环境噪声声级数据（Leq、Lmax、L10、L90等）
-
满足国家一级或二级声级计精度等级要求
-
数据按212协议自动上传至环保监管平台
-
建立历史噪声数据库，支撑趋势分析与执法取证
-
实现声环境预警、公众告知与智能化管理联动
需求分析
传统手持式噪声检测难以满足连续性、远程性与合规性的要求，无法对建筑施工、交通主干道、工业厂区等噪声源实施全天候动态监控。环境保护部门亟需部署一套具备计量性能、远程传输能力、支持212协议的数据合规传输系统，以实现自动监测、及时告警、数据留痕和远程监管。
传统手持式噪声检测难以满足连续性、远程性与合规性的要求，无法对建筑施工、交通主干道、工业厂区等噪声源实施全天候动态监控。环境保护部门亟需部署一套具备计量性能、远程传输能力、支持212协议的数据合规传输系统，以实现自动监测、及时告警、数据留痕和远程监管。
监测方法
通过部署全天候声级计系统，连续采集声压级并进行时域积分处理，形成等效连续声级（Leq）等统计指标。设备支持A计权滤波，适配人耳听感标准。监测终端内置或外接通信模块，自动采集与整理数据，并按212协议标准进行封装、校验、推送至指定平台，确保监测数据合规性与完整性。
通过部署全天候声级计系统，连续采集声压级并进行时域积分处理，形成等效连续声级（Leq）等统计指标。设备支持A计权滤波，适配人耳听感标准。监测终端内置或外接通信模块，自动采集与整理数据，并按212协议标准进行封装、校验、推送至指定平台，确保监测数据合规性与完整性。
应用原理
-
麦克风接收环境声波并转换为电信号
-
内置信号处理模块对数据进行A计权滤波与积分处理
-
计算输出Leq、Lmax、Lmin、L10、L90等噪声参数
-
采用HJ 212协议格式上传数据包（支持XML结构、数据标签标准化）
-
上位监管平台解析数据、比对限值、生成趋势与告警结果
功能特点
-
符合一级或二级声级计国家标准
-
支持A/C/Z计权切换、快速/慢速响应可调
-
具备全天候运行能力、防雨、防尘、防干扰设计
-
支持实时本地存储与远程212协议数据推送
-
内置或外接4G、以太网通信模块，传输稳定
-
平台支持GIS定位、图表趋势分析与历史记录导出
-
系统支持分时段阈值配置与多级联动告警
硬件清单
-
噪声计量型声级监测主机
-

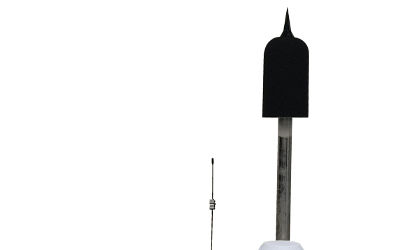

防风球型高灵敏麦克风及延伸支架
-
工业防护型主控箱体（含供电、电源保护等）
-
4G通信模块或以太网接口单元
-
室外支架、接地防雷系统
-
太阳能供电系统或市电稳压电源
硬件参数（量程、精度）
-
测量范围：30dB(A) ~ 130dB(A)
-
频率范围：20Hz ~ 12.5kHz
-
计权网络：A计权（可选C/Z）
-
时间特性：Fast（125ms）/Slow（1s）可切换
-
精度等级：满足GB/T 3785.1-2010 一级或二级标准
-
数据接口：RS485/4G/以太网
-
数据传输协议：HJ 212-2017
-
工作温度：-30℃ ~ +70℃
-
防护等级：IP65以上
方案实现
-
根据区域声环境状况确定布点位置（如道路两侧、工地边界、园区周围）
-
安装声级监测终端，调试声级参数、通信模块、时间同步
-
将终端接入环保监管平台或市级声环境监测系统
-
设置报警阈值与数据上传频率
-
实现平台端实时查看、远程管理、自动告警与数据存档
数据分析
-
实时声级曲线、日均/夜均趋势图、极值分析
-
数据超标自动标注与日志生成
-
可导出Excel/PDF格式的报告供执法取证使用
-
平台支持批量站点对比分析与地图分布可视化
-
支持数据回溯、周期对比与数据合规性审核
预警决策
-
系统支持Leq、Lmax等多参数独立阈值配置
-
可设置分时段预警标准（昼夜限值不同）
-
支持联动告警：微信推送、短信提醒、平台弹窗
-
可对接环保移动执法终端，实现事件回溯与现场取证支持
-
平台可定期生成异常站点清单与整改建议报告
方案优点
-
合规传输：支持HJ 212协议，与环保平台无缝对接
-
精度可选：满足多场景的一级/二级声级计标准需求
-
全天候运行：具备防护设计，适应户外复杂环境
-
自动化程度高：免维护运行、异常自动记录与上传
-
数据价值高：支持统计分析、态势评估、监管决策全流程
应用领域
-
城市主干道沿线噪声监测
-
建筑施工噪声监管与投诉溯源
-
工业园区、厂界环境噪声治理
-
居民区、学校、医院等敏感点噪声管理
-
智慧城市声环境监测体系建设
效益分析
该系统实现了噪声监测数据的全自动采集、标准化传输与可视化分析，提升了环境声污染管理的科学化、规范化与效率水平。可为城市管理者提供声环境趋势研判依据，为环保执法提供数据支持，为公众提供信息公开与风险提示。
该系统实现了噪声监测数据的全自动采集、标准化传输与可视化分析，提升了环境声污染管理的科学化、规范化与效率水平。可为城市管理者提供声环境趋势研判依据，为环保执法提供数据支持，为公众提供信息公开与风险提示。
国标规范
-
GB/T 3785.1-2010《电声学 声级计 第1部分：规范》
-
GB 3096-2008《声环境质量标准》
-
HJ 212-2017《污染源在线自动监控（监测）数据传输标准》
-
GB 12348-2008《工业企业厂界环境噪声排放标准》
-
GB 12523-2011《建筑施工场界环境噪声排放标准》
参考文献
-
《城市环境噪声监测与评价技术指南》
-
《在线噪声监测数据应用分析方法》
-
《基于212协议的环保物联网监测系统研究》
-
各地生态环境局在线监控平台建设规范文件
