消声室噪音一级声级计在线监测

时间：2025-06-29 涉川

方案介绍

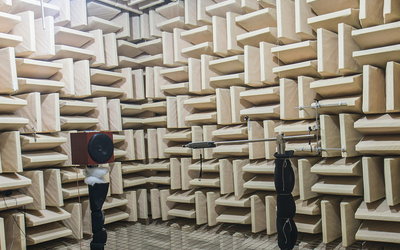

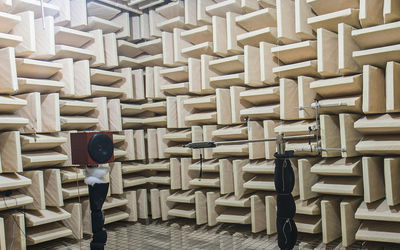

消声室作为声学实验、产品静音测试及传声性能检测的重要场所，对噪声测量的准确性与环境背景声要求极高。本方案以一级声级计为核心，集成高精度传声器、噪声信号处理单元、远程通信模块与数据分析平台，构建符合《GB/T 3785》和《IEC 61672》一级精度标准的在线监测系统，实现对消声室内噪声变化的实时、精准、稳定、远程监测。系统支持静音试验过程的数据记录与比对分析，亦适用于声学实验室长期背景噪声控制监测与声源行为追踪。

监测目标

实时采集消声室内多参数声压级数据
精确记录Leq、Lmax、Lmin、Lpeak等声学指标
支持低噪声（<20 dB）环境中的微弱声压变化探测
平台远程展示、历史数据对比、趋势分析
满足声学实验与设备噪音评估中的高精度监测需求

需求分析
消声室具有极低背景噪声、无反射、吸音良好等特性，对监测系统的传声器灵敏度、噪声下限、信噪比和精度等级提出了更高要求。传统便携式声级计不具备远程采集与连续记录功能，不利于实验数据归档与实时对比分析。为此需部署一套高精度、低噪声响应、一体化远传的声学监测系统，助力科研、产品测试与标准验证等工作场景。

监测方法
本系统选用一级精度的电容式或驻极体传声器，搭配低噪声前置放大模块，信号经A计权滤波和积分计算处理后，提取标准噪声参数，并通过4G/以太网方式上传至平台，实现远程可视化与数据归档分析。

应用原理

微弱声波经传声器转换为电信号
低噪声放大器对信号处理并进行计权滤波
嵌入式单元完成积分与统计声学参数计算
通过4G或有线方式上传数据至远端平台
平台实现数据实时查看、历史分析、导出与告警管理

功能特点

满足一级声级计精度，适用于低噪声环境下声学研究
检测范围广，噪声下限可达15 dB(A)以下
实时显示Leq、Lmax、Lmin、Lpeak、Ln值等声学指标
支持远程设置采样周期、数据频率与报警阈值
多种通信方式支持：以太网、4G、RS485
本地存储+断点续传，保障数据完整性
可拓展声源识别、频谱分析、FFT处理模块
提供平台端图形化界面与API接口

硬件清单

一级标准传声器及低噪声放大模块
数字声级计核心模块（内置A计权滤波与声学计算）
嵌入式采集处理单元（含SD卡缓存）
通信模块（4G/以太网任选）
电源模块（市电适配或UPS支持）
安装支架与屏蔽接头、抗干扰处理装置

硬件参数（量程、精度）

测量范围：15～130 dB(A)
精度等级：一级精度（±1.0 dB）
频率范围：10 Hz～20 kHz
A计权滤波响应误差：符合GB/T 3785与IEC 61672
最低噪声本底：≤15 dB(A)
通信方式：RJ45/4G可选，支持MODBUS、HJ212等协议
工作温度：-10～+50℃
防护等级：IP40（室内型）

方案实现

将传声器固定安装在消声室测试区域中心或目标测量点
声级计模块与主控单元接入电源与通信网络
平台设置采样周期（如1秒或10秒）、上传间隔等参数
启动采集系统，进入实时监测状态
数据自动上传至云平台或本地服务器
支持查询、导出、图表分析与定制告警处理

数据分析

实时噪声曲线图
声学指标多日对比趋势图
L10、L50、L90统计声级分布图
历史报表自动生成，支持定时导出
与设备运行状态联动分析
可集成视频监控、振动分析等多参数融合平台

预警决策

可设置声压上限报警（如试验超标触发告警）
支持短信、邮件、平台弹窗等多渠道报警方式
预警事件自动归档，便于后续复查
可联动照明系统、标志灯或设备联控系统响应

方案优点

高灵敏、低噪声，适用于消声室等极静环境
远程管理与可视化平台，便于集中控制
数据连续记录，适合实验归档与科研分析
系统开放性强，可接入声学模型、识别算法等上层功能
可拓展为多点同步测试系统，支持空间分布声学分析

应用领域

消声室、半消声室等声学实验空间
电器、汽车、风扇等低噪声产品测试
实验室声源识别与静音设计分析
高精度科研噪声评估与声学特性测试
航空航天、军工静音实验室长期监控

效益分析
部署该系统后，可全面提高消声室的测试效率与数据管理能力，实现测试全流程数字化、智能化、可追溯，有效提升科研成果的准确性与测试结论的可靠性，为高端声学研发与产品品质评估提供强大支撑。

国标规范

GB/T 3785-2010《声级计》
IEC 61672-1《Electroacoustics — Sound level meters》
GB/T 3241-2010《电声学测量仪器用麦克风的测量方法》
HJ 212-2017《污染源在线自动监控（监测）数据传输标准》（用于平台数据兼容）
