混响室声音频率在线监测
时间：2025-07-01
涉川
方案介绍
混响室是一种高反射声场环境，常用于测量材料吸声系数、扬声器频响特性、噪声功率级等声学参数。在此类空间内，声波经过多次反射形成均匀的能量分布，便于获取准确的声学测量数据。为了提高实验数据的实时性、准确性和可视化水平，本方案提出基于频率响应分析的混响室声音频率在线监测系统，集声音信号采集、频率分析、图谱可视化和远程数据管理于一体，全面满足现代声学实验与研发应用需求。
混响室是一种高反射声场环境，常用于测量材料吸声系数、扬声器频响特性、噪声功率级等声学参数。在此类空间内，声波经过多次反射形成均匀的能量分布，便于获取准确的声学测量数据。为了提高实验数据的实时性、准确性和可视化水平，本方案提出基于频率响应分析的混响室声音频率在线监测系统，集声音信号采集、频率分析、图谱可视化和远程数据管理于一体，全面满足现代声学实验与研发应用需求。
监测目标
-
实时采集混响室内的声音信号
-
在线分析声音的频率分布、频带能量、谐波结构
-
获取目标声音的频谱图、瀑布图和时频图等分析结果
-
支持数据远程上传、平台存储与对比分析
-
辅助材料吸声测试、声源频响测量和声场均匀性评估
需求分析
在声学研发或质量控制领域，频率响应是判断声源质量与声环境特性的核心指标。传统测试需依赖手动操作和离线分析，效率低且易漏失突发频率信息。本系统可实现无人值守、连续监测、频率全覆盖的数字化声学分析流程，提升实验重复性与准确度，同时支持实验远程监管与数据留存。
在声学研发或质量控制领域，频率响应是判断声源质量与声环境特性的核心指标。传统测试需依赖手动操作和离线分析，效率低且易漏失突发频率信息。本系统可实现无人值守、连续监测、频率全覆盖的数字化声学分析流程，提升实验重复性与准确度，同时支持实验远程监管与数据留存。
监测方法
系统通过精密麦克风阵列实时采集混响室内声信号，经过模拟信号转换与频谱分析算法处理，提取声信号的主频、频带能量、谐波分布、频率瞬变等特征。用户可在本地或平台终端查看实时频谱变化曲线，或获取特定时间段的频率响应数据报告。系统支持4G/以太网/无线局域网等多种通信模式，实现远程管理和云端分析。
系统通过精密麦克风阵列实时采集混响室内声信号，经过模拟信号转换与频谱分析算法处理，提取声信号的主频、频带能量、谐波分布、频率瞬变等特征。用户可在本地或平台终端查看实时频谱变化曲线，或获取特定时间段的频率响应数据报告。系统支持4G/以太网/无线局域网等多种通信模式，实现远程管理和云端分析。
应用原理
-
声信号通过高灵敏度麦克风阵列采集后，经预放大与滤波处理
-
通过快速傅里叶变换（FFT）算法提取实时频谱特征
-
平台自动计算频率主峰值、平均频率、带宽能量密度
-
可设置频率区段报警阈值，对异常频率突变进行记录
-
支持瀑布图、频谱图、谐波谱、频率随时间变化等多种视图展示
功能特点
-
支持实时频谱图与FFT频率分布图可视化展示
-
可测量频率范围广，涵盖20Hz～20kHz，适应多种声源分析
-
自动计算声压级在各频带的分布情况（1/1倍频程或1/3倍频程）
-
支持频率突变检测与自动记录（适用于突发声源捕捉）
-
支持频率数据本地与远程备份，满足科研与溯源需求
-
系统支持平台多端访问，便于教师指导、研究共享
-
可拓展为多通道系统用于房间声场均匀性分析与定位测试
硬件清单
-
电容式或驻极体式高灵敏度麦克风（支持线性频率响应）
-
多通道音频采集单元（支持高采样率）
-
嵌入式数据分析主控模块（内置FFT、滤波、频率分析算法）
-
通信模块（RJ45/4G/WiFi）
-
电源系统（稳压电源或实验室220V市电）
-
机架式设备箱或桌面式处理模块
-
可选配高清显示终端或频谱LED板显示频率实时动态
硬件参数（量程、精度）
-
频率测量范围：20Hz ～ 20kHz（可扩展至48kHz）
-
频率分辨率：0.5Hz～10Hz（可调）
-
动态范围：≥100 dB
-
声压级测量范围：30 dB～130 dB
-
采样率：≥96kHz，支持高保真声音还原
-
频率分析算法：FFT、DFFT、STFT可选
-
工作温度：0～50℃；湿度≤85% RH
方案实现
-

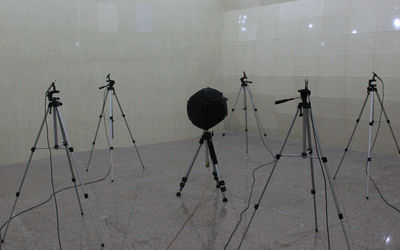

在混响室内合理布设测点麦克风，保证声场代表性
-
连接信号采集单元与主控分析模块，进行频谱参数配置
-
打开平台进行实时监测，选择频谱视图模式
-
设置监测任务（如扬声器频响测试、吸音材料测试）
-
系统实时输出频率谱曲线，支持历史波形回放与导出
-
支持与外部声音激励设备同步触发测量，实现自动化试验流程
数据分析
-
实时FFT频谱曲线（频率-幅度）
-
瀑布图（频率-时间-强度三维图）
-
声强分布图（频带能量柱状图）
-
谐波谱分析（基频与倍频特征）
-
主频迁移趋势图（识别共振或失真）
-
支持历史数据查询、下载与对比分析报告输出
预警决策
-
可设置频率异常波动报警（如某频段能量剧烈上升）
-
系统记录异常频率出现的时间点与持续时长
-
支持用户标注频率事件类型（如啸叫、共振、失真）
-
为实验安全或声源设备故障提供技术预警支持
-
可设定自动启动录音或摄像模块同步记录关键事件
方案优点
-
高频率分辨率，适合严苛声学实验环境
-
实现混响室声场频率全自动可视化分析
-
便于教师教学、研究人员远程指导实验过程
-
数据精度高、回放功能强、平台交互友好
-
支持高通量数据采集与长期存储，为科研提供坚实支撑
应用领域
-
大学声学教学实验室混响测试
-
声学研究机构音响设备频响测试
-
音箱、耳机等音频产品频率响应检定
-
吸音材料性能实验测试环境
-
混响声场均匀性、残响时间、声能衰减曲线分析
效益分析
该方案可有效提升混响室实验效率和数据分析质量，为声学研究、声源性能评估与教育实验提供技术支撑。相比传统离线分析方式，在线频率监测系统具有更强的动态反馈能力和实时调整指导功能，有助于优化实验设计、提高测量精度与重复性，推动声学应用研究向智能化、可视化、平台化方向发展。
该方案可有效提升混响室实验效率和数据分析质量，为声学研究、声源性能评估与教育实验提供技术支撑。相比传统离线分析方式，在线频率监测系统具有更强的动态反馈能力和实时调整指导功能，有助于优化实验设计、提高测量精度与重复性，推动声学应用研究向智能化、可视化、平台化方向发展。
国标规范参考
-
GB/T 3241-2010《电声学 测量仪器用麦克风的测量方法》
-
GB/T 3785-2010《声级计》
-
GB/T 19889.1-2005《声学 建筑和建筑构件空气声隔声测量 第1部分：混响室法》
-
IEC 60268-5《音频设备通用规范》
-
ISO 3382《建筑声学—房间混响时间测量》
-
