路沿积水水位在线监测方

时间：2025-07-07 涉川

方案介绍
城市道路低洼区域、隧道、涵洞、下沉广场等地段在强降雨时极易形成积水，严重威胁交通安全与市政秩序。路沿积水水位在线监测系统采用高精度非接触式或接触式水位传感器，实时监测地表积水深度，通过4G、NB-IoT等无线网络实时上传至管理平台，实现全天候无人值守监控，并结合阈值预警、视频联动等功能，保障城市排水、防涝调度的科学性与及时性。

监测目标

实时掌握城市道路、隧道等区域积水水位变化
及时发现强降雨或排水不畅导致的积水隐患
向交通、应急、市政等部门提供快速响应依据
支持自动预警、远程调度、历史数据分析
实现无人值守、全天候监控，提高管理效率

需求分析
传统积水排查依赖人工巡检、视频监控，存在发现延迟、范围有限、突发事件响应慢等问题，无法满足极端天气下的快速预警需求。通过部署在线监测设备，实现积水状态的秒级感知，快速反映险情，保障人民生命财产安全，提升智慧城市防灾能力。

监测方法

采用超声波、水压、雷达、液位计等方式检测水位
支持多点布设，全面覆盖重点易涝区域
数据通过4G/NB-IoT等无线方式实时上传
结合平台自动分析水位趋势，判断风险等级
可与雨量监测、视频监控、排水泵站联动控制

应用原理
水位传感器通过非接触式测距或液位变化原理，实时监测地表水位高度。传感器采集的数据经主控终端处理后，通过无线网络上传至云端平台，平台依据设定阈值进行积水等级判断，并向管理人员推送预警信息，实现积水状态的动态监控。

功能特点

全天候实时水位监测，采集周期可调
支持超声波、雷达、水压等多种监测技术
无需布线，远程无线传输，部署便捷
积水阈值预警，及时推送至相关人员
兼容远程平台管理，支持地图展示、曲线分析
可拓展视频联动，实现图像与数据同步查看
防水、防腐蚀、防尘设计，适应户外恶劣环境

硬件清单

水位传感器（超声波、雷达或水压式）
数据采集终端
远程通信模块（4G/NB-IoT）
太阳能或市电供电模块
防护壳体及支架

硬件参数（量程、精度）

水位监测量程：0-5米（可定制）
水位监测精度：±1cm
工作温度：-40℃至+70℃
防护等级：IP66以上，户外防护标准
通信方式：4G全网通、NB-IoT、RS485/Modbus
供电方式：太阳能+锂电池，或市电

方案实现

现场勘察，合理选取道路、低洼区、涵洞、下沉广场等积水高发点位

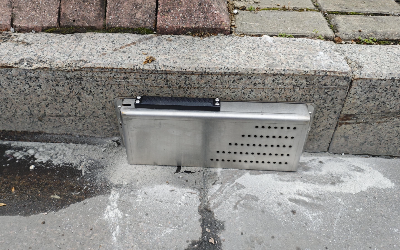

安装水位传感器，确保测量区域无遮挡、信号通畅
配置无线传输模块，实现数据远程上报
平台自动接收水位数据，绘制实时曲线与历史变化
积水超过预设阈值时，自动触发短信、微信、APP等多渠道预警
与市政调度、排水管理、交通控制等系统协同联动

数据分析

实时水位曲线、波动趋势分析
降雨与水位变化相关性分析
积水次数、持续时间、最大深度统计
区域积水风险等级评估
生成日报、月报、季度报表

预警决策

支持多级积水阈值自定义
实时积水异常自动报警
预警信息自动推送至管理人员、应急部门
可联动现场警示灯、警示标志、交通诱导系统
可与排水泵站、闸门自动联动排水

方案优点

数据实时、自动预警，响应及时
无人值守，降低人工巡检压力
多技术融合，适应不同场景需求
安装简便，维护成本低
可拓展为综合智慧排水管理系统

应用领域

城市低洼道路、主干道
涵洞、隧道、地道桥等区域
下沉式广场、停车场、地铁出入口
小区内部道路、工业园区
景区、广场、排水盲区

效益分析
通过本方案，可有效提升城市对强降雨积水风险的快速响应能力，减少人员、车辆积水损害和交通阻断，提升智慧城市建设水平，实现科学防涝、精准调度，保障公共安全。

国标规范

GB/T 15972 城市排水监测规范
GB/T 21148 城市防洪设计规范
GB/T 32410 智慧城市技术通用规范
GB 50333 城市道路设计规范
