装配式混凝土结构建造安全监测
时间：2025-07-10
涉川

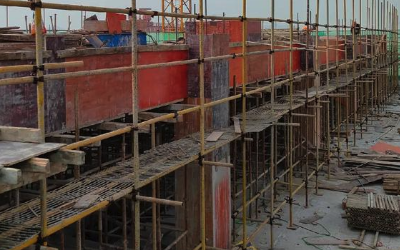

方案介绍
装配式混凝土结构建造安全监测方案是针对预制构件建造过程中的结构安全与支撑体系稳定性而设计的一套多参数、多层级、多方式融合的智能监测体系。通过在预制构件样板房及其支撑体系的关键部位部署多种传感器，动态获取变形、沉降、倾斜、受力、位移、裂缝等多项安全参数，实现结构状态的实时感知、智能预警、综合分析及远程监管。系统采用有线与无线结合的数据采集方式，通过4G/5G网络上传至云服务器，经数据融合与解析后，在工程安全监测平台进行可视化展示与智能预警，实现对装配式混凝土结构建造全过程的安全风险管理。
装配式混凝土结构建造安全监测方案是针对预制构件建造过程中的结构安全与支撑体系稳定性而设计的一套多参数、多层级、多方式融合的智能监测体系。通过在预制构件样板房及其支撑体系的关键部位部署多种传感器，动态获取变形、沉降、倾斜、受力、位移、裂缝等多项安全参数，实现结构状态的实时感知、智能预警、综合分析及远程监管。系统采用有线与无线结合的数据采集方式，通过4G/5G网络上传至云服务器，经数据融合与解析后，在工程安全监测平台进行可视化展示与智能预警，实现对装配式混凝土结构建造全过程的安全风险管理。
监测目标
-
实时掌握装配式结构预制构件及支撑体系的受力变形状态；
-
及时发现异常沉降、过大位移、倾斜偏移等结构安全隐患；
-
监测支撑体系承载力及受力变化，保障施工安全；
-
为结构安全风险评估及施工优化决策提供数据支撑；
-
实现多参数、多位置、多方式联动验证，提升监测准确性与可靠性。
需求分析
装配式混凝土结构建造过程中，预制构件吊装、拼接、定位、支撑等环节存在较大结构安全风险，支撑系统的稳定性直接影响整体施工安全。传统人工巡检方式存在响应滞后、检测不全面等弊端，急需部署全天候、全方位的自动监测系统，提升对建造过程的主动管控能力，实现科学预防和智能预警。
装配式混凝土结构建造过程中，预制构件吊装、拼接、定位、支撑等环节存在较大结构安全风险，支撑系统的稳定性直接影响整体施工安全。传统人工巡检方式存在响应滞后、检测不全面等弊端，急需部署全天候、全方位的自动监测系统，提升对建造过程的主动管控能力，实现科学预防和智能预警。
监测方法
本方案采用静力水准测量、倾角测量、轴力荷载监测、裂缝变形监测、应变分析、GNSS定位、图像监控、声光报警等多种监测手段，通过智能采集仪将多路数据集中采集，并经无线或有线方式传输至后台服务器。系统基于云平台进行实时数据解析、异常识别、趋势分析和预警发布，全面反映建造阶段预制构件和支撑体系的安全状态。
本方案采用静力水准测量、倾角测量、轴力荷载监测、裂缝变形监测、应变分析、GNSS定位、图像监控、声光报警等多种监测手段，通过智能采集仪将多路数据集中采集，并经无线或有线方式传输至后台服务器。系统基于云平台进行实时数据解析、异常识别、趋势分析和预警发布，全面反映建造阶段预制构件和支撑体系的安全状态。
应用原理
各监测传感器基于静力水平原理、应变电阻原理、倾角重力传感原理、电阻位移原理、应力荷载原理、裂缝扩展感知原理及全球卫星定位原理等，实现高精度、多角度、多维度的结构状态监测。数据采集器作为中枢节点，完成多传感器数据同步采集、初步处理及上传。云平台基于边缘计算、数据建模、状态识别、报警策略、可视化渲染等技术，实现远程监管及智能决策。
各监测传感器基于静力水平原理、应变电阻原理、倾角重力传感原理、电阻位移原理、应力荷载原理、裂缝扩展感知原理及全球卫星定位原理等，实现高精度、多角度、多维度的结构状态监测。数据采集器作为中枢节点，完成多传感器数据同步采集、初步处理及上传。云平台基于边缘计算、数据建模、状态识别、报警策略、可视化渲染等技术，实现远程监管及智能决策。
功能特点
-
多参数融合监测：集沉降、倾斜、荷载、位移、裂缝、应变、视频监控为一体；
-
实时数据采集：秒级采集频率，动态反映结构状态变化；
-
智能预警：多阈值设定，自动触发声光报警及远程推送；
-
可视化展示：平台端实时展示监测曲线、空间位置、异常警示；
-
灵活组网：支持有线与无线混合部署，4G/5G远程传输；
-
云端管理：多级用户权限管理、数据存储、历史查询、报表分析；
-
远程视频监控：通过网络球机实现现场工况可视化监管。
硬件清单
系统包括无线或有线荷重计、倾角计、位移计、静力水准仪、测缝计、表面应变计、GNSS定位系统、声光报警器、网络球机、智能采集仪、综合分析仪、LED显示屏及云平台等组成，设备部署在预制构件、支撑立杆、支撑体系、关键节点等部位，保障监测数据全面性和准确性。
系统包括无线或有线荷重计、倾角计、位移计、静力水准仪、测缝计、表面应变计、GNSS定位系统、声光报警器、网络球机、智能采集仪、综合分析仪、LED显示屏及云平台等组成，设备部署在预制构件、支撑立杆、支撑体系、关键节点等部位，保障监测数据全面性和准确性。
硬件参数（量程、精度）
-
荷重计：测量范围5吨，精度优于0.05%满量程，监测立杆轴力；
-
倾角计：测量范围±10度，精度优于0.1%满量程，监测立杆倾斜；
-
位移计：测量范围500毫米，精度优于0.2%满量程，监测水平和竖向位移；
-
静力水准仪：量程0至2000毫米，精度优于0.05%满量程，监测沉降；
-
测缝计：量程50毫米或100毫米，精度优于0.1%满量程，监测裂缝变化；
-
表面式应变计：量程+1500微应变，精度优于0.1%满量程，监测受力应变；
-
GNSS定位：水平位移精度为2.5毫米加0.5ppm，高程位移精度为5毫米加1ppm，监测整体位移；
-
报警器：声压大于85分贝，监控范围1米，提供声光告警功能；
-
网络球机：高清图像，像素超过200万，支持4G三网通信，实时视频监控。
方案实现
-
部署阶段：根据结构受力路径和关键节点，科学布设各类传感器；
-
采集阶段：各传感器同步采集数据，通过有线或无线方式传输至智能采集仪；
-
传输阶段：采集仪将数据通过4G/5G传输至云服务器；
-
分析阶段：后端服务器进行数据融合、异常识别、趋势分析；
-
展示阶段：通过工程安全监测平台展示多参数曲线、三维模型、报警记录等；
-
预警阶段：异常时自动触发声光报警、短信、微信、邮件等多方式通知。
数据分析
-
实时监控各监测参数曲线变化趋势；
-
分析多参数间的相关性，判断异常产生机制；
-
支撑系统安全裕度动态评估；
-
异常事件自动记录及历史对比分析；
-
生成监测日报、周报、月报及专项分析报告。
预警决策
-
多级阈值设置，自动触发早期预警、一般预警、严重预警；
-
联动声光报警器、平台报警、移动端通知；
-
预警后管理人员可远程调度处置方案；
-
支持历史预警统计与闭环整改追踪。
方案优点
-
结构安全全生命周期管控，从建造阶段提前介入；
-
多参数互相验证，提升监测科学性与可靠性；
-
无线部署灵活，适应复杂施工环境；
-
智能预警快速响应，降低安全风险；
-
云端平台集中管理，远程协同高效。
应用领域
-
装配式混凝土结构施工现场；
-
大型装配式建筑项目的样板房监测试验；
-
预制构件吊装、支撑搭设等重点施工环节；
-
建造阶段的结构安全实验研究及工程教学示范。
效益分析
通过该方案，可显著提升装配式结构建造阶段的安全水平，降低安全事故发生率，提升工程质量保障能力。数据可用于优化支撑体系设计，提高预制构件吊装与拼接的安全性，减少安全隐患带来的施工延期与经济损失，推动智慧建造技术的推广应用。
通过该方案，可显著提升装配式结构建造阶段的安全水平，降低安全事故发生率，提升工程质量保障能力。数据可用于优化支撑体系设计，提高预制构件吊装与拼接的安全性，减少安全隐患带来的施工延期与经济损失，推动智慧建造技术的推广应用。
国标规范
-
GB 50010《混凝土结构设计规范》；
-
GB 50202《建筑地基基础工程施工质量验收规范》；
-
GB 50755《装配式混凝土结构技术标准》；
-
JGJ 300《建筑施工支撑体系安全技术标准》；
-
各类工程安全监测、传感器应用、数据传输及云平台管理相关标准规范。
