5G数据采集箱土壤墒情监测应用
时间：2025-07-10
涉川
一、方案介绍
本方案采用新一代5G Cat.1全网通数据采集箱，结合高精度土壤墒情传感器（含土壤温度、水分/含水率、电导率等），实现农田、林地、草原等区域的土壤水分状态实时监测与远程数据传输。采集箱支持RS-485/232串口接入标准Modbus-RTU设备，具备超强兼容性与灵活部署能力，为农业水肥管理、精准灌溉调度提供科学依据。
系统支持5G Cat.1无线通信，具备MQTT、HTTP、TCP多协议透传，可远程固件升级与配置管理，适用于大规模、跨区域、多点布设的土壤监测网络建设。
二、监测目标
-
实时监测农田土壤的含水量、温度、电导率等墒情信息；
-
建立数据采集—无线传输—远程展示的一体化系统；
-
支持远程配置管理与固件升级，简化运维成本；
-
兼容多种Modbus传感器，实现不同厂商产品接入；
-
支持阈值报警与平台推送机制，辅助灌溉决策。
三、系统组成
|
模块
|
描述
|
|---|---|
|
土壤墒情传感器
|
支持水分、温度、电导率测量，RS-485输出；防护等级IP68，适合埋入地下；
|
|
5G数据采集箱
|
具备5G Cat.1通讯模块，支持Modbus RTU协议解析，最多支持100个变量；
|
|
电源模块
|
DC 12～24V 供电，支持太阳能供电或市电适配；
|
|
数据管理平台
|
支持网页端+APP端数据查看、设备配置、报警提醒、历史趋势分析等功能；
|
四、核心设备参数：5G数据采集箱
|
参数
|
数值
|
|---|---|
|
通信协议
|
5G Cat.1全网通，兼容4G/3G/2G回落
|
|
接口类型
|
1×RS-485，1×RS-232
|
|
供电电压
|
DC 12～24V
|
|
工作电流
|
15～50mA（典型值）
|
|
工作环境
|
-35℃～75℃，5%～95% RH（无凝露）
|
|
支持协议
|
Modbus RTU、MQTT、HTTP、TCP、SSL加密传输
|
|
网络特性
|
主动上报 / 透传双模式、支持上线通知、遗嘱Retained
|
|
本地功能
|
支持RTC时钟、远程配置、固件OTA升级
|
|
变量支持
|
最多支持100个变量解析（多通道设备接入）
|
五、监测方法
-
土壤墒情传感器埋设于目标农田的根层（10cm、20cm、40cm等深度）；
-
传感器通过RS-485 Modbus RTU协议与数据采集箱连接；
-
采集箱自动定时采集土壤传感器数据，缓存并分析；
-
通过5G Cat.1无线网络将数据上传至云平台；
-
平台展示实时曲线、历史趋势、报警信息等数据内容。
六、应用原理
-
土壤水分传感器通过介电常数测量法或FDR法判断水含量；
-
电导率传感器判断土壤盐分累积或灌溉水质；
-
温度传感器反映地表微气候状况；
-
所有参数通过Modbus RTU标准协议传输至数据采集箱进行解析；
-
解析数据通过MQTT/TCP/HTTP协议上传云端平台；
-
平台提供数据查看、报警、统计等功能，辅助农业决策。
七、功能特点
-
5G Cat.1无线通信，低延迟，高可靠性，适配所有运营商网络；
-
支持Modbus RTU协议，兼容市面主流土壤、水位、气象传感器；
-
支持远程固件升级、配置管理，降低维护成本；
-
支持MQTT/HTTP透传+主动上报，灵活接入任意云平台；
-
上线通知+遗嘱机制，确保设备状态实时感知；
-
多变量采集能力，最多支持100个数据点并发上传；
-
低功耗设计，适配太阳能离网运行环境。
八、方案实现步骤
-

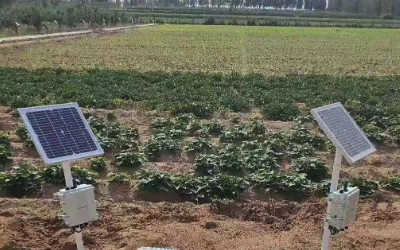

选点布设：选择典型农田地块布设传感器，设置不同土层埋设深度；
-
设备连接：将所有传感器接入采集箱RS-485接口，确认通讯稳定；
-
供电部署：接入DC 12V太阳能电池或市电转DC模块供电；
-
平台配置：设置采样周期、上报频率、变量映射与阈值报警；
-
远程调试：通过平台远程确认在线状态，检查实时数据上传；
-
长期运行：平台自动统计、报警，用户可查看报表和趋势图。
九、数据平台功能
-
实时土壤参数数据查看（多点图/多层曲线）
-
土壤含水量日变化趋势、月统计曲线
-
数据报表导出（Excel/PDF）
-
自定义报警值与通知策略
-
多站点地图分布管理
-
支持开放API对接至第三方平台或农业灌溉系统
十、预警与智能联动
-
自定义设定土壤水分阈值（如低于15%）触发报警；
-
平台推送微信/短信/APP通知；
-
可对接智能阀门控制器，实现自动灌溉联动（扩展模块）；
-
报警记录云端存档，支持历史回查与响应评价。
十一、方案优点
-
支持5G网络，高速数据上传，适合大规模多点部署；
-
模块化采集+标准协议解析，传感器接入灵活便捷；
-
远程升级、远程配置，降低人工维护成本；
-
多平台支持，手机电脑双端同步查看；
-
配合农业气象站、水泵控制、施肥系统可形成完整智慧农业闭环方案。
十二、应用领域
-
智慧农业精准灌溉项目
-
农田信息化水肥管理系统
-
林业生态监测与旱情预警
-
草原牧场土壤水分监测
-
土壤修复、盐碱地水分监测
-
科研试验田地块环境数据采集系统
十三、效益分析
|
类别
|
效益说明
|
|---|---|
|
农业效益
|
减少过度灌溉，提高用水效率，提升作物产量；
|
|
经济效益
|
降低人工巡检和水资源浪费，提升农业投入产出比；
|
|
环保效益
|
科学灌溉减少地下水抽取，保护土壤结构；
|
|
管理效益
|
实现农田精细化、可视化、数据化管理；
|
十四、标准规范参考
-
GB/T 28407-2012《土壤水分监测技术规范》
-
GB/T 24292-2009《土壤水势自动测量仪器技术条件》
-
NY/T 1118-2006《农田土壤墒情自动监测规范》
-
JJG 1053-2009《土壤水分测量仪器检定规程》
-
《智慧农业传感终端数据通信技术规范（试行）》- 农业农村部
十五、案例分享
案例1：山东济宁智慧农业试验田
-
应用设备：5G数据采集箱+三层土壤水分/温度传感器
-
成效：作物灌溉频次减少33%，节水率达25%，产量提升12%
案例2：宁夏盐碱地智慧修复监测项目
-
内容：部署50个5G采集点，实时监测土壤电导率与含水量变化趋势
-
成果：通过数据引导精准施水和排盐，土壤电导率年均下降15%
