5G雨量筒在线应用监测方案
时间：2025-07-10
涉川
方案介绍
本方案面向现代水文、气象、防汛、农业等场景，基于高精度雨量筒和5G物联网通信技术，构建“5G雨量筒在线应用监测系统”。系统采用满足国家技术指标的翻斗式雨量筒，具备高灵敏度、高分辨率、低功耗特性，通过5G通信实现实时雨量数据上传、分析与预警，适用于高密度部署、远程运维与大数据分析需求。
本方案面向现代水文、气象、防汛、农业等场景，基于高精度雨量筒和5G物联网通信技术，构建“5G雨量筒在线应用监测系统”。系统采用满足国家技术指标的翻斗式雨量筒，具备高灵敏度、高分辨率、低功耗特性，通过5G通信实现实时雨量数据上传、分析与预警，适用于高密度部署、远程运维与大数据分析需求。
监测目标
-
实时监测区域内降雨过程，获取降雨时长、强度、累计雨量
-
采集并上传雨量数据至监测平台或智慧气象系统
-
触发强降雨预警，为防汛减灾、农业灌溉提供科学依据
需求分析
传统雨量监测存在数据滞后、通信不稳定、精度差等问题，难以满足智慧水利、城市内涝预警和农业精准灌溉等场景的精细化管理需求。5G通信技术为远程高速传输和密集组网提供可能，高性能雨量筒传感器的加入，可实现无人值守、全天候、超低功耗、高精度雨量数据监测。
传统雨量监测存在数据滞后、通信不稳定、精度差等问题，难以满足智慧水利、城市内涝预警和农业精准灌溉等场景的精细化管理需求。5G通信技术为远程高速传输和密集组网提供可能，高性能雨量筒传感器的加入，可实现无人值守、全天候、超低功耗、高精度雨量数据监测。
监测方法
-
使用高精度翻斗式雨量筒测量降雨量
-
传感器输出模拟量/RS485信号，通过5G DTU网关转换上传
-
数据平台实时接收并展示雨量曲线、雨强统计、历史数据
-
可联动水位监测站、泵站控制器等形成一体化雨水调控系统
应用原理
-
雨滴通过≥φ200mm口径承雨口进入容器
-
翻斗机构在一定水量后自动翻转一次（每次0.2mm），触发电信号输出
-
微处理单元累计翻斗次数以获得总雨量，并计算实时雨强
-
数据经485/模拟信号采集，转换为5G数字信号传输至云平台
-
平台可基于时间窗口判断强降雨趋势，实现早期预警
功能特点
-
支持5G高速传输，低延迟、高稳定性
-
雨量分辨率高，支持≥0.2mm精准记录
-
强降雨响应速度快，支持≥4mm/min雨强监测
-
刃口锐角符合国家气象规范，保证雨滴完整进入
-
超低功耗设计（≤0.24W），支持太阳能或电池供电
-
支持模拟量/RS485接口，兼容多种数据采集终端
-
可接入Web端或APP查看雨量动态与历史数据
硬件清单
-
翻斗式雨量筒传感器（φ200mm承雨口）
-
5G DTU或边缘网关模块（含协议转换）
-
数据采集处理单元（支持模拟量/485）
-
太阳能电源系统或市电适配器
-
云平台或本地平台系统
-
安装支架与防雷接地装置
硬件参数（量程、精度）
-
承雨口口径：≥φ200mm
-
刃口锐角：≥40°～45°
-
分辨率：≥0.2mm
-
测量准确度：≤±3%
-
雨强监测范围：≥4mm/min
-
最大功耗：≤0.24W
-
通信接口：模拟量或RS485（兼容MODBUS）
-
工作环境温度：-40℃～+60℃
-
防护等级：IP65及以上
方案实现

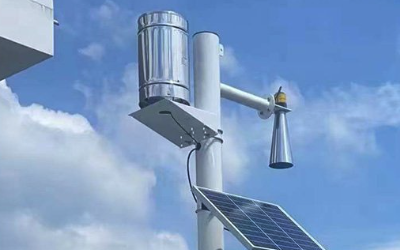

选取待测区域关键节点安装雨量筒监测站点，安装于无遮挡区域，通过立杆或建筑顶部支架固定；通过485或模拟信号接入5G网关；网关配置雨量数据上传频率、平台地址等信息后上线运行；平台端进行实时显示、数据入库、异常分析、自动报表生成及手机APP查看功能配置。
选取待测区域关键节点安装雨量筒监测站点，安装于无遮挡区域，通过立杆或建筑顶部支架固定；通过485或模拟信号接入5G网关；网关配置雨量数据上传频率、平台地址等信息后上线运行；平台端进行实时显示、数据入库、异常分析、自动报表生成及手机APP查看功能配置。
数据分析
-
实时显示累计雨量、瞬时雨强、降雨起止时间
-
输出日/周/月雨量统计报表
-
降雨等级分类（小雨/中雨/大雨/暴雨）
-
多点布设可形成区域雨量分布图与热力图
-
可与水位、泵站联动分析形成水文-气象动态模型
预警决策
-
设置雨强或小时雨量预警阈值（如20mm/h、50mm/d）
-
超限自动推送短信、APP提醒或联动广播/指挥平台
-
可设置分级预警策略（黄色/橙色/红色）用于防汛调度
-
支持预警联动控制如阀门关闭、泵站启动、广播通知等
方案优点
-
数据精度高，设备符合气象、水利行业监测标准
-
支持5G高速稳定通信，数据实时性强
-
超低功耗，支持离网安装，运维成本低
-
可快速部署于城市、农村、山区、河道等场景
-
系统平台化管理，支持多级查看和权限分配
应用领域
-
水利气象雨情监测与预警系统
-
城市内涝监测与排涝指挥系统
-
智慧农业灌溉调度与旱情预警
-
山洪灾害监测预警系统
-
河道堤坝及库区雨量辅助调度系统
效益分析
通过建设5G雨量筒在线监测系统，可有效掌握降雨动态，为防汛减灾提供及时数据支撑，辅助气象、农业、水利等部门提高响应速度和决策效率，同时提升智慧城市、数字乡村气象感知能力，带来良好的社会效益和生态价值。
通过建设5G雨量筒在线监测系统，可有效掌握降雨动态，为防汛减灾提供及时数据支撑，辅助气象、农业、水利等部门提高响应速度和决策效率，同时提升智慧城市、数字乡村气象感知能力，带来良好的社会效益和生态价值。
国标规范
-
GB/T 11832-2002《雨量器检定规程》
-
GB/T 21533-2008《翻斗式雨量计》
-
HJ 212-2017《污染源在线自动监控数据传输标准》（对接平台可参考）
-
SL 21-2020《水文测站设计规范》
参考文献
《自动雨量站技术规范及应用分析》
《5G在气象监测中的应用研究》
《翻斗式雨量计误差分析与修正方法探讨》
《自动雨量站技术规范及应用分析》
《5G在气象监测中的应用研究》
《翻斗式雨量计误差分析与修正方法探讨》
案例分享
浙江某智慧水利示范区部署30套5G雨量筒站，实现对全区降雨的高密度实时感知。在一次强对流天气中，通过平台对比各站点5分钟雨强，迅速识别内涝风险点，提前20分钟启动排涝系统，避免了下游社区的洪水倒灌，受到了地方政府高度评价。
浙江某智慧水利示范区部署30套5G雨量筒站，实现对全区降雨的高密度实时感知。在一次强对流天气中，通过平台对比各站点5分钟雨强，迅速识别内涝风险点，提前20分钟启动排涝系统，避免了下游社区的洪水倒灌，受到了地方政府高度评价。
