    水质自动检测与调控应用方案
    时间：2025-07-11 涉川
    一、方案概述
    本方案旨在构建基于物联网架构的水质自动检测与调控系统，通过部署多参数水质传感器、智能物联网网关和远程监控平台，实时监测水体的溶解氧、pH值、电导率、氨氮等关键水质参数，实现水质异常预警、远程控制和智能调节，保障水体生态平衡，提升用水安全性和管理效率。
    二、监测目标
    1. 实时监测水体溶解氧、pH、电导率、氨氮等水质指标；
    2. 自动采集并上传监测数据，实现24小时连续监控；
    3. 支持水质异常自动报警与调控联动；
    4. 为水体环境治理、工业排污监管、农业灌溉、养殖水质优化等场景提供数据支撑。
    三、系统架构
    1. 采集层：部署溶解氧、pH、电导率、氨氮等多种传感器，完成水质数据采集；
    2. 传输层：采用RS485/RS232、Modbus RTU/TCP等标准协议，传感器数据通过物联网网关汇聚后，利用内置4G CAT4模块传输至云平台；
    3. 平台层：云端环境监测平台实现设备管理、数据分析、异常预警、远程调控、历史追溯等功能；
    4. 执行层：可联动曝气机、加药泵、排污阀等设备，实现自动水质调控。
    四、主要设备与参数
    1. 物联网网关（3台）
      • 接口：2路RS485/RS232，4路DI/DO可切换模拟量，5个RJ45以太网口，USB 2.0；
      • 数据容量：支持不低于16个传感器接入，传感器数据数≥1000个；
      • 支持协议：Modbus TCP、Modbus RTU、DLT645、CJT188、BACNet、IEC104等，兼容≥450种南向协议；
      • 网络：内置4G CAT4模块，双网络冗余；
      • 电源：12V DC输出供电接口，最大12W，支持太阳能、UPS、市电多种供电方式。
    2. 溶解氧传感器（3台）
      • 通讯协议：RS485/Modbus RTU、4G远传；
      • 功能：测量水体溶解氧浓度，支持多网络，工业级防护。
    3. pH传感器（3台）
      • 量程：0～14.00pH；分辨率0.01pH，精度±0.1pH；
      • 输出：RS485(Modbus RTU)、4-20mA；
      • 防护：IP68，支持自动温度补偿，供电12～24VDC，工作温度0～50℃。
    4. 电导率传感器（3台）
      • 量程：0～5000μS/cm，分辨率1μS/cm；
      • 输出：RS485(Modbus RTU)、4-20mA；
      • 防护：IP68，工作温度0～50℃，压力＜0.6MPa。
    5. 氨氮分析仪（1台）
      • 量程：0.1～1000mg/L分段，精度≤±3%；
      • 测量方法：离子选择电极法，浸入式安装；
      • 输出：RS485(Modbus RTU)，供电12/24VDC，自动压缩空气清洗，防护等级IP68；
      • 自动补偿：温度、pH、钾离子多参数补偿。
    五、功能特点
    1. 多参数同时在线监测，全面反映水质状态；
    2. 高防护等级，适用于复杂水体环境；
    3. 远程运维，支持远程配置、升级、故障自诊断；
    4. 异常预警及时，可联动水处理设备自动响应；
    5. 灵活扩展，支持市电、太阳能、蓄电池多供电模式；
    6. 标准化通信协议，易于对接第三方监管平台。
    六、方案实现

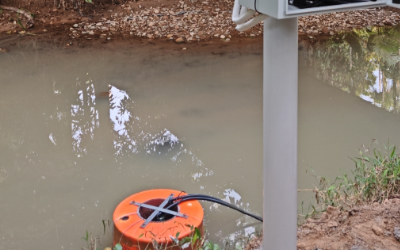

    1. 现场部署水质传感器及网关，完成传感器布线和供电连接；
    2. 网关通过RS485/Modbus协议采集传感器数据，远程上传至云平台；
    3. 平台自动完成数据汇总、异常分析、趋势展示和报表生成；
    4. 用户通过PC端、APP远程浏览水质数据、接收预警信息，远程下发设备调控指令；
    5. 系统支持多站点集中管理，适用于规模化部署。
    七、数据分析与预警
    1. 支持水质实时曲线、日/月/年统计分析；
    2. 自定义溶解氧、pH、电导率、氨氮等多阈值预警策略；
    3. 异常数据推送手机、短信、微信、平台通知等多渠道；
    4. 支持数据自动导出、趋势预测、水质异常事件记录。
    八、方案优点
    1. 高集成、智能化：集成多传感器、边缘计算、远程通讯、云平台分析，构建完整生态；
    2. 实时性强：分钟级刷新率，动态反映水质变化；
    3. 远程智能控制：数据触发联动，精准调控水质；
    4. 模块化架构：满足不同规模和应用场景扩展需求；
    5. 标准化接口：方便对接智慧水务、环保、农业等系统平台。
    九、应用领域
    • 农业灌溉水源水质监测；
    • 工业排污口水质在线监控；
    • 水产养殖水质优化；
    • 水库、河道、湖泊生态环境监测；
    • 农村生活饮用水水质保障。
    十、效益分析
    • 降低人力巡检成本，提高水质管理效率；
    • 减少污染事故，提高环境管理水平；
    • 保障生产、养殖、生活水质安全，提升生态环境质量；
    • 满足环保、水务、农业等行业监管合规要求。
    十一、参考标准
    • 《水质 溶解氧的测定 电化学探头法》HJ 506-2009；
    • 《水质 pH的测定 电极法》GB/T 6920-1986；
    • 《水质 电导率的测定 电极法》GB/T 12149-2017；
    • 《水质 氨氮的测定 离子选择电极法》HJ 535-2009；
    • 《工业自动化系统集成 通信协议要求》。
