打桩破岩施工振动评估在线监测方案
时间：2025-07-21
涉川
方案介绍
本方案面向城市基建、高铁桥梁、地铁盾构、房建工程中涉及打桩、爆破、破岩等强烈扰动施工场景，构建一套集地面振动、建筑响应评估、远程监控于一体的在线振动监测系统。系统通过多点布设振动传感器、工业数据采集器和4G无线传输模块，实现振动全过程的自动采集、实时上传、分级报警与趋势分析，广泛适用于保障周边建筑、文物、管线及居民安全。
本方案面向城市基建、高铁桥梁、地铁盾构、房建工程中涉及打桩、爆破、破岩等强烈扰动施工场景，构建一套集地面振动、建筑响应评估、远程监控于一体的在线振动监测系统。系统通过多点布设振动传感器、工业数据采集器和4G无线传输模块，实现振动全过程的自动采集、实时上传、分级报警与趋势分析，广泛适用于保障周边建筑、文物、管线及居民安全。
监测目标
-
实时监测桩基施工或爆破作业引发的地表/结构振动
-
评估振动传播对周边建筑物、地下管线的影响
-
支持远程数据查看与报警分析，作为安全依据和环保监管支撑
-
满足施工振动控制规范及环境保护要求
需求分析
打桩与破岩施工通常伴随显著机械或爆破振动，易引发周边建筑开裂、设备扰动或群众投诉。传统振动监测手段周期长、滞后性强，无法实现实时响应与预警。因此，需要建立一套精确、合规、稳定的自动化振动监测系统，支撑施工期安全评估与事件溯源。
打桩与破岩施工通常伴随显著机械或爆破振动，易引发周边建筑开裂、设备扰动或群众投诉。传统振动监测手段周期长、滞后性强，无法实现实时响应与预警。因此，需要建立一套精确、合规、稳定的自动化振动监测系统，支撑施工期安全评估与事件溯源。
监测方法
-
使用三向地震式振动传感器实时采集振动速度或加速度（x/y/z三轴）
-
以时间历程记录和触发式记录方式同步运行
-
监测点部署于施工点周边敏感建筑、基坑边坡、文保结构或地下管道上方
-
振动数据通过4G/以太网上传平台，可对接住建/环保/安监监管平台
应用原理
系统基于地震计原理，采用高灵敏三轴振动速度传感器，采集地面或结构物受施工扰动后的响应。信号经前置放大、滤波和模数转换后上传至主控终端，由边缘计算单元提取峰值、频率、持续时间等关键指标，再经通信模块上传平台，供可视化管理与自动报警处理。
系统基于地震计原理，采用高灵敏三轴振动速度传感器，采集地面或结构物受施工扰动后的响应。信号经前置放大、滤波和模数转换后上传至主控终端，由边缘计算单元提取峰值、频率、持续时间等关键指标，再经通信模块上传平台，供可视化管理与自动报警处理。
功能特点
-
三轴振动数据（速度/加速度）采集，符合规范要求
-
支持触发式与连续式记录，自动识别高强扰动
-
实时显示峰值速度/加速度、主频、持续时长等参数
-
支持设备离线存储/断网补传，确保数据不丢失
-
报警策略可按国家/地方法规设定不同分级阈值
-
平台支持地图定位、数据趋势图、报表导出与报警通知
-
支持APP/网页/大屏集中管理，便于多工地并行监管
硬件清单
-
三轴地震式振动传感器（速度型或加速度型）
-
数据采集与边缘处理终端
-
工业级4G通信模块（支持公网/专网卡）
-
户外防护箱体（IP66以上）
-
UPS不间断供电模块或太阳能供电组件（选配）
-
壁挂式/地插式/结构件固定安装组件
硬件参数（典型值）
-
测量量程：0.01～200 mm/s（速度型）；或0.001～50 m/s²（加速度型）
-
频率范围：1～200 Hz
-
采样频率：500～1000 Hz
-
精度：±3%
-
通讯接口：RS485、4G、RJ45
-
存储容量：≥8GB（支持循环记录）
-
防护等级：IP66
-
工作温度：-20～+70℃
方案实现
-
工程启动前进行周边建筑及管线调查，明确振动敏感区域
-
在施工点附近选点安装振动传感器与数据终端
-
设备接入电源和网络，远程配置监测模式和报警阈值
-
系统自动采集与上传振动数据，平台实时可视化展示
-
超限报警通过短信/平台/声光设备通知管理人员
-
数据长期保存，支持回放分析与报告输出
数据分析
-
实时数据流分析，展示振动速度、加速度、主频、持续时间
-
振动事件自动识别与统计，按天/周/月分类分析
-
多监测点联动分析，判断传播方向与源头
-
历史趋势对比与施工影响评估
-
数据导出Excel/PDF报表，用于竣工交付或安全备案
预警决策
-
设置多级报警阈值（如一级：5 mm/s；二级：10 mm/s）
-
平台自动触发报警记录与短信通知
-
可联动现场广播、报警灯提示管理人员介入
-
为振动源溯源与处置提供科学依据
-
可配置停止打桩或调整施工节奏的自动建议机制
方案优点
-
安装简便，支持野外快速部署与远程控制
-
精度高、响应快、适用强振动场景
-
支持长期连续运行，适合大体量基础工程项目
-
可视化平台统一监管，节省人工巡检成本
-
为施工安全、合规监管、第三方评估提供全数据支撑
应用领域
-
桩基施工、隧道掘进、盾构推进、破岩爆破等场景
-
文物保护建筑、地下管廊、临近居民楼区域
-
桥梁施工、地铁建设、市政深基坑工程
-
高速铁路、高架道路基础施工监测
效益分析
本系统可显著提升施工期间对外部影响的响应能力与合规程度，避免因振动引发的居民投诉、建筑损伤索赔或监管处罚，减少工地安全事故，保障施工顺利推进。同时也有助于企业构建绿色施工、智慧建造的社会形象。
本系统可显著提升施工期间对外部影响的响应能力与合规程度，避免因振动引发的居民投诉、建筑损伤索赔或监管处罚，减少工地安全事故，保障施工顺利推进。同时也有助于企业构建绿色施工、智慧建造的社会形象。
国标规范
-
GB 6722-2014《爆破安全规程》
-
GB 50870-2013《建筑施工安全检查标准》
-
GB/T 50452-2008《城市轨道交通爆破振动控制标准》
-
GB/T 10070-2006《地面建筑物爆破振动安全评价标准》
参考文献
《施工振动监测技术及控制标准研究》
《建筑施工对周边结构振动影响分析与对策》
《数字化振动监测系统在城市地铁盾构施工中的应用研究》
《施工振动监测技术及控制标准研究》
《建筑施工对周边结构振动影响分析与对策》
《数字化振动监测系统在城市地铁盾构施工中的应用研究》
案例分享

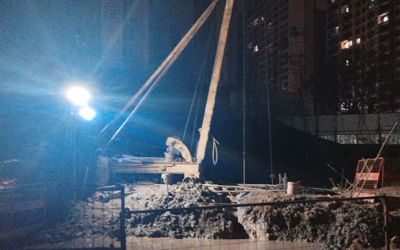

在广州地铁某盾构段实施本振动监测方案后，系统对接住建平台并设定5mm/s峰值报警阈值。在一次夜间连续打桩作业中系统自动报警并暂停施工，避免了邻近百年建筑墙体损伤事故，获得监管单位认可并作为示范工地推广应用。
在广州地铁某盾构段实施本振动监测方案后，系统对接住建平台并设定5mm/s峰值报警阈值。在一次夜间连续打桩作业中系统自动报警并暂停施工，避免了邻近百年建筑墙体损伤事故，获得监管单位认可并作为示范工地推广应用。
