真空玻璃隔音声级计测试在线监测
时间：2025-07-21
涉川
一、方案介绍
本方案基于声学等级检测标准，结合在线监测技术，对真空玻璃的隔音效果进行实时测试与评估。通过布设室内外声级计，对比同步采集的声压级数据，评估真空玻璃的实际隔音性能，适用于研发测试、工程验收、噪声投诉处置、材料评估等多种应用场景。
二、监测目标
-
获取安装真空玻璃后，室内与室外的实时噪声声级差值；
-
记录全天不同时间段的声压级变化，捕捉峰值与背景噪声；
-
量化真空玻璃在不同频率段的隔音性能；
-
提供云平台可视化数据支持，辅助性能分析与报告输出。
三、需求分析

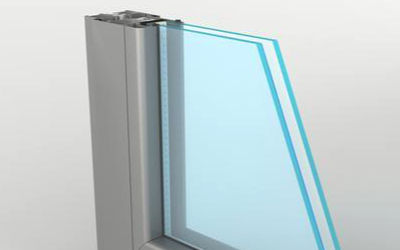

随着对高性能节能隔音窗体材料的需求上升，真空玻璃因其结构特点（双层玻璃中间为真空腔体）成为隔音首选。然而，传统离线式检测方式耗时、成本高，且无法反映不同时间段的实际噪声环境。为此，建立一套自动化、全天候、精准对比的在线声级监测系统，成为评价真空玻璃隔音效果的重要手段。
四、监测方法
在目标测试窗体的两侧分别安装一级声级计，室外用于采集原始环境噪声，室内采集玻璃后的残余声级。系统通过时间同步采样及数据比对，计算出Leq、Lmax、Lmin等参数的差值，并用于估算隔声量（Rw值）。
五、应用原理
本系统基于声级计（IEC 61672 Class 1）、采集主机和4G传输模块组成，自动采集声压级数据，并通过内置软件完成等效声级、最大/最小声级的处理，再上传至云平台进行实时分析与数据留存，最终导出评估报告。
六、功能特点
-
同步采集室内外声级，差值精准
-
全天候24小时无人值守监测
-
可视化图表、曲线与报表导出
-
支持声谱分析（1/3倍频程）选配模块
-
云端远程查看、管理与报警推送
-
快速部署、可重复使用于多个测试场景
七、核心设备清单
|
设备名称
|
数量
|
说明
|
|---|---|---|
|
一级声级计（Class 1）
|
2台
|
室内/室外各一，符合IEC 61672标准
|
|
4G采集传输主机
|
1套
|
支持本地缓存与远程数据上报
|
|
安装支架与防护罩
|
若干
|
支持室外恶劣环境安装
|
|
电源系统
|
1套
|
市电+UPS或太阳能备用（选配）
|
|
云平台账户
|
1套
|
支持数据存储、分析与报表
|
八、关键参数指标
-
声压级测量范围：30 dB(A) ～ 130 dB(A)
-
动态范围：100 dB
-
频率响应：20 Hz ～ 12.5 kHz
-
时间计权：Fast / Slow / Impulse
-
通讯方式：4G / RJ45 / RS485
-
系统稳定性：年漂移小于±0.5 dB
-
数据上传周期：1s ~ 60s 可设定
九、系统实现步骤
-
设备安装：
-
室外声级计安装于测试玻璃外侧1米处
-
室内声级计安装于玻璃内侧1米处（避开反射面）
-
-
校准测试：确保两支声级计经声校准仪统一调校
-
启动监测：设定采样频率、上报间隔与数据标签
-
数据分析：平台自动计算等效声级差与Rw近似值
-
报表输出：导出小时/日/周声级对比报告和隔音性能分析结论
十、数据分析逻辑
-
自动对比每个时间段的 Leq(out) 与 Leq(in)
-
判断峰值隔声能力（应对突发交通声等）
-
可选：频谱分析模块，判断玻璃在不同频率段的隔声能力
-
历史数据回溯支持可疑时段复核
-
噪声事件标记（如施工声、喇叭声等突发事件）
十一、预警与决策支持
-
可设定室内目标声级阈值（如45 dB），超过即预警
-
记录异常时间段并标注
-
为开发商、设计方、材料供应方提供真实性能佐证
-
支持后续改造、加装窗帘或二次隔声措施的前后对比测试
十二、方案优势
-
对比精度高，反映真实居住场景隔声性能
-
真空玻璃适配性强，可反复测试多种构造组合
-
一套设备可在多个楼盘、项目中循环使用
-
节省人工测试成本，降低误判风险
-
数据留痕可用于投诉处理、合规报告或认证依据
十三、应用领域
-
真空玻璃生产企业质量测试
-
建筑声学实验室场地监测
-
房建项目工程验收隔音测试
-
噪声投诉分析（如高架桥、地铁沿线住宅）
-
政府环保部门协助居民隔音诉求评估
十四、效益分析
-
节省人力检测成本约80%
-
避免重复拆改与玻璃返工带来的额外费用
-
准确识别低频与高频噪声隔断薄弱点
-
提高材料应用的透明度与可信度
-
优化建筑声学设计，提高居住满意度
十五、国标规范参考
-
《GB/T 19889.3-2005 建筑隔声测量规范 第3部分：空气声隔声》
-
《GB/T 3785.1-2010 声级计技术规范》
-
《GB 3096-2008 声环境质量标准》
-
《GB 50118-2010 民用建筑隔声设计规范》
-
《IEC 61672-1:2013 声级计国际标准》
十六、参考文献
-
中国建筑声学学会编：《建筑声环境测量与控制》
-
国家标准委：《建筑节能门窗材料性能指南》
-
《真空玻璃技术与应用》—建筑物理与声学研究院论文
-
世界卫生组织《城市噪声与健康影响白皮书》
十七、案例分享
案例：南京某地铁沿线住宅项目真空玻璃监测
项目背景：业主反映夜间列车运行噪声扰民。开发商采用真空玻璃后，部署该在线监测系统，对安装前后室内外噪声进行对比，结果显示夜间Leq降低达9.8 dB，Lmax降低13.5 dB。云平台导出的数据报表作为环保投诉答复材料，亦用于项目竣工声学性能验收。
