一、方案介绍
在精密计量、实验分析、高端制造及自动控制领域，精密仪器（如干涉仪、激光系统、电子显微镜、晶圆曝光装置等）对安装水平度和姿态稳定性有极高要求。微小的倾斜或偏移均可能导致数据偏差、成像模糊、测量失真或工艺失败。因此，构建一套XYZ三轴全向高精度倾斜监测系统，实现仪器运行中的实时调平感知、自动纠偏及姿态预警，已成为提升精密仪器性能与可靠性的关键手段。

二、监测目标

三、需求分析
实验室与洁净厂房内的精密设备通常安装在气浮平台、减震基座或导轨上，任何微小的地面沉降、载荷不均、热膨胀或误操作均可能引发倾斜变化，进而影响仪器精度。传统调水平靠人工气泡、激光准直仪，操作复杂且无法在线监控，难以满足实时稳定性评估与数据闭环控制的要求。亟需部署一套高分辨率XYZ三轴姿态在线监测系统，实现全天候姿态稳定性保障。

四、监测方法
本方案采用高灵敏度三轴倾角传感器模块，结合数字温补技术、低噪声放大与动态滤波算法，直接固定于仪器基座或平台上，实时测量三轴倾角值（Pitch、Roll、Yaw）或XYZ方向矢量倾角变化。传感器通过RS485、CAN或以太网接口接入上位机，或通过4G/LAN接入云平台，支持24小时不间断监测与超限报警。

五、应用原理
传感器基于三维MEMS重力矢量感知原理，结合三轴加速度计与陀螺仪模块，通过解析三轴方向上重力矢量变化推导出三轴倾斜角度。系统可将倾斜角实时转化为仪器平台的姿态参数，用于静态水平评估或动态姿态补偿，辅助设备调平系统（如自动螺旋升降柱、气浮支撑单元）执行闭环调整。

六、功能特点

七、硬件清单

八、硬件参数（典型）
测量范围：XYZ各轴 ±90°
测量精度：静态≤±0.01°，动态≤±0.05°
分辨率：0.001°（约17.4 μrad）
响应频率：1200Hz可调
温度稳定性：±0.001°/℃
输出接口：RS485/Modbus、CAN、以太网、4G可选
电源输入：936V DC（或POE供电）
工作环境：温度 -10℃ ~ +60℃，湿度<90%RH
防护等级：IP65（可定制至IP67）

九、方案实现
传感器安装于仪器基座的对称位置，通过标定确认X、Y、Z轴方向与设备坐标轴一致。系统设定参考水平状态（0点），实时对比当前姿态偏离量。若XYZ任意方向超出设定阈值（如±0.01°），触发本地或远程报警提示。系统支持接入自动调平执行机构（如伺服电机、气浮柱），实现实时数字闭环纠偏控制。同时支持数据上传至实验室数据管理平台，实现长周期趋势跟踪。

十、数据分析
系统可自动记录XYZ三轴倾角随时间变化的完整日志，支持导出倾角曲线、变化速率分析、异常趋势识别等功能。结合结构健康分析模型，可辅助评估地基沉降、平台移位、温度变形等结构性问题。亦可设定“倾角漂移”报警策略，避免长周期姿态偏离影响精密实验或生产质量。

十一、预警决策

十二、方案优点

十三、应用领域

十四、效益分析
本方案部署后，可显著降低人工调平频次与误差率，实现自动调平判断与闭环调控，提高精密仪器运行的姿态稳定性与测量一致性。特别适用于需长时间连续运行的高端精密设备，可有效预防由于姿态漂移带来的误差累积、重复测试与误判风险，全面提升实验与制造过程的精度与效率。

十五、国标规范

十六、参考文献

十七、案例分享

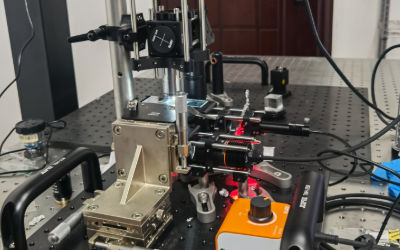

某国家级计量研究中心在其激光干涉系统平台上部署本方案，实现XYZ三轴0.001°级别的姿态在线监测与反馈，结合自研升降支撑气柱，实现闭环自动调平控制。系统运行半年内共识别姿态偏移事件8次，全部在预警后及时修正，有效保障了超高精度实验数据的可靠性，为其科研成果通过国际比对认证提供了坚实支撑。
