爆破位移角度在线监测
时间：2025-07-25
涉川
一、方案介绍
爆破作业在工程建设中广泛应用，但爆破产生的震动、冲击波及地质扰动，可能引起邻近建筑、边坡、地基或支护结构发生微小位移与角度变化，甚至引发结构失稳或地质灾害。为实现爆破安全监管与风险预警，本方案通过部署高精度在线监测系统，对爆破区域关键位置进行位移与角度变化实时监测、预警和记录分析，为爆破工程提供数据支撑与决策依据。
二、监测目标
-
实时监测结构或岩体在爆破前后三维位移变化；
-
获取爆破诱导的倾斜、沉降、旋转角度变化；
-
实现爆破瞬时数据抓取与高频响应；
-
判断结构稳定性、安全边界、累计变形趋势；
-
实现数据的远程查看、预警与历史分析。
三、需求分析
|
项目
|
要求
|
|---|---|
|
实时性
|
爆破瞬间的高频监测能力（毫秒级）
|
|
精度
|
位移监测精度 ≤ ±0.1mm；角度精度 ≤ ±0.05°
|
|
环境适应
|
耐高温、防尘、防爆、防震动干扰
|
|
通信
|
采用4G/5G远程数据上传；支持离线缓存
|
|
安装维护
|
快速布设、便于临时部署与回收，支持无人值守
|
四、监测方法
-
倾角传感器：用于监测结构或岩体因爆破引起的角度变化（倾斜、滚动）。
-
位移传感器（激光、光纤、拉线位移计）：监测爆破诱导的瞬时或累计位移。
-
高频采集终端：实时采集各类传感器数据，并通过4G模块回传至平台。
-
云平台：进行数据处理、趋势分析、曲线展示、异常预警、导出报告。
五、应用原理
-
爆破时刻监控：设备在爆破前后保持高频采集（≥50Hz），获取变化全过程；
-
传感器工作机制：
-
倾角仪：基于MEMS惯性测量单元，通过三轴重力分布计算角度变化；
-
位移计：采用激光测距、光纤布拉格光栅或拉线原理，测定绝对位移；
-
-
数据融合分析：对比爆破前后数据差值，结合时间节点分析结构响应。
六、功能特点
-
实时在线监测（24h工作，爆破时自动抓拍关键数据）；
-
高精度、高频率数据采集；
-
爆破时自动触发高频采样；
-
远程设置参数、查看数据和导出；
-
自动识别异常位移或角度变化；
-
平台可生成报表与图表，并支持手机查看。
七、硬件清单与参数
|
设备名称
|
参数
|
|---|---|
|
倾角传感器
|
量程 ±90°，分辨率 0.01°，精度 ±0.05°
|
|
激光位移计
|
测量距离 0~50m，精度 ±0.1mm，采样率 ≥50Hz
|
|
数据采集主机
|
多通道，支持4G通信、GPS同步，带锂电池
|
|
云监测平台
|
支持报警设置、图形曲线、历史趋势、设备管理
|
|
安装组件
|
磁吸、抱箍或岩钉固定件，支持快速布设
|
八、系统实现流程
-
确定爆破区域、布设监测点；
-
安装倾角/位移传感器并接入采集器；
-
启动采集终端，设置爆破监测模式；
-
爆破时系统自动记录爆破瞬间高频数据；
-
数据自动上传至云平台；
-
平台自动计算角度、位移变化量，生成预警或趋势图；
-
提供爆破影响分析报告。
九、数据分析与预警策略
-
对比爆破前/后30秒数据，提取最大位移变化量与角度偏差；
-
设定预警阈值，如位移＞3mm、倾角＞1°触发黄色预警，位移＞5mm、倾角＞2°触发红色报警；
-
报警信息通过短信、APP或网页推送；
-
提供可视化位移与角度变化曲线、累计变形趋势图、报警记录表。
十、方案优势
-
高频响应：支持爆破瞬间高采样频率，捕捉关键响应；
-
精准感知：毫米级位移，0.05°级角度识别；
-
远程运维：支持无人值守、远程监控、远程设置；
-
部署灵活：支持临时或长期部署，安装方便；
-
一体化平台：支持多站点集中管理、可视化展示。
十一、适用场景
-
露天矿山/采石场爆破边坡稳定性监测
-
地铁、隧道爆破开挖区域建筑物保护监测
-
水库大坝爆破清障施工影响分析
-

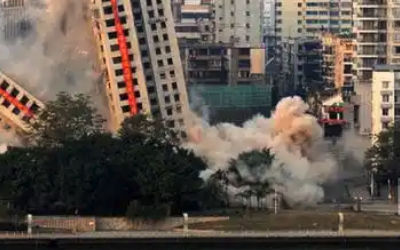

城市拆除爆破安全监测
-
桥梁基础爆破施工影响评估
十二、效益分析
|
项目
|
效益说明
|
|---|---|
|
安全保障
|
实时监控爆破对结构的影响，防止次生灾害
|
|
降低成本
|
替代人工测量，减少事故赔偿风险
|
|
数据可追溯
|
提供全过程数据存档，为安全评估提供证据
|
|
智能化运维
|
支持多工地统一管理、异常集中报警
|
十三、标准规范
-
GB/T 50452-2008 爆破安全规程
-
GB/T 50315-2011 工程测量规范
-
GB/T 28204-2021 建筑沉降与位移在线监测规范
-
GB/T 32340-2015 倾角传感器性能测试方法
十四、参考资料
-
《爆破工程安全技术手册》
-
《岩土工程在线监测技术应用》
-
中国爆破行业协会技术指南
-
实际爆破工程案例与数据采集平台应用手册
十五、案例分享
案例：四川某城市隧道爆破施工项目
在爆破影响区域布设3组倾角/位移联合监测装置，实现对临近居民楼地基和地表的位移与角度变化监测。系统在爆破过程中记录最大瞬时位移1.7mm，倾角变化0.4°，数据上传后由平台自动生成评估报告，成功规避潜在纠纷，提升了施工管理水平与公众信任度。
