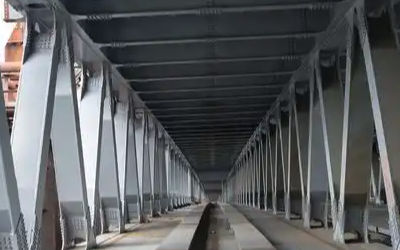

桥梁/大坝振动分析振幅预警结构损伤在线监测
时间：2025-07-25
涉川
一、方案介绍
本方案针对桥梁与大坝等大型工程结构体的振动特性开展实时在线监测，利用高灵敏度振动传感器阵列，结合结构健康监测（SHM）理论与频率响应分析技术，实现结构振幅动态监测、模态变化分析、损伤识别与多级预警，提升工程结构运行安全性与运维效率。
二、监测目标
-
实时监测桥梁/大坝结构振动响应数据（加速度、速度、位移）
-
提取模态参数（频率、阻尼比、振型）
-
识别振幅异常与结构损伤位置
-
判断疲劳裂纹、锈蚀衰减、连接松动等风险
-
实现多级预警并支持结构寿命评估
三、需求分析
-
桥梁与大坝结构庞大，人工巡检效率低、周期长
-
地震、风荷载、水冲击、交通荷载均可引发振动异常
-
传统检测滞后，缺乏实时诊断能力
-
需在线获取高频结构响应数据，分析模态变化趋势
-
需无损、连续、远程可控的全天候监测系统
四、监测方法
采用布设三轴高灵敏度加速度传感器（MEMS或压电型），结合频谱分析仪、FFT信号处理模块，对结构响应进行时域与频域特征提取。通过模态分析识别频率漂移与振幅突变，实现结构早期损伤识别与预警。
五、应用原理
-
结构振动理论：结构在外力作用下的响应参数与其健康状态直接相关
-
模态参数变化：结构局部损伤会引起固有频率下降、阻尼变化、振型变化
-
振幅趋势监测：结构连接松动或疲劳破坏会显著提升局部振动振幅
-
频谱特征识别：通过频谱能量分布变化判断结构潜在风险
六、功能特点
-
实时采集桥梁/大坝多点三轴振动数据
-
振幅超限自动报警，支持振动趋势分析
-
支持模态分析与损伤识别（频率漂移、振型变形）
-
云端数据存储与远程访问，支持小程序/网页可视化
-
支持4G/5G/NB-IoT等无线通信
-
支持与应力计、温湿度计、风速计等系统联动分析
七、硬件清单
-
三轴振动加速度传感器（10~20个/桥段）
-
数据采集单元（含边缘处理器）
-
多通道频谱分析模块
-
4G工业网关或光纤通讯设备
-
高强度户外防护接线箱
-
云平台监测系统账号（含权限分级）
八、硬件参数
加速度传感器（示例）：
-
测量范围：±2g、±5g、±10g可选
-
精度：≤±0.5%FS
-
频率响应范围：0.5 Hz~1 kHz
-
通道数量：支持多通道同步采集
-
通信协议：RS485/Modbus、CAN、Ethernet
-
防护等级：IP67以上
-
工作温度：-40～85℃
九、实现流程
-
现场勘察，确定关键结构监测点
-
安装振动传感器及数据采集主机
-
建立4G/有线远程通信链路
-
配置采样率、预警阈值、上传周期
-
数据上传云平台，实时可视化展示
-
后台系统自动识别异常振动、模态漂移
-
根据预警等级联动值班平台与应急响应系统
十、数据分析方法
-
振动时域分析：加速度、位移、速度波形
-
频域分析：FFT提取频率成分、频谱变化
-
模态识别：模态频率与阻尼比变化分析
-
振幅趋势曲线：长周期振动响应趋势判断
-
异常识别算法：基于滑动窗口与机器学习的变化检测模型
十一、预警机制
-
多级预警模型：
-
Ⅰ级（提示）：频率漂移1~3%、振幅轻微上升
-
Ⅱ级（警告）：频率漂移3~10%、振幅上升30%以上
-
Ⅲ级（严重）：固有频率突降、共振特征明显
-
-
支持短信/微信/平台预警推送
-
支持预警后图片抓拍、视频联动或自动上报管理系统
十二、方案优点
-
非接触式、全天候、自动化运行
-
持续在线、覆盖结构关键区域
-
模块化部署、易于扩展与维护
-
精确识别早期损伤，降低重大结构事故风险
-
降低人工巡检频率与综合维护成本
十三、适用场景
-
各类大跨度桥梁（斜拉桥、悬索桥、拱桥）
-
水坝工程（混凝土重力坝、拱坝）
-
铁路高架桥、城市快速通道高架桥
-
地震区、强风区、洪水冲击频繁区域的关键结构物
十四、效益分析
-
有效减少人工巡检成本30%以上
-
可提前7~14天识别结构潜在损伤风险
-
系统使用周期内可避免重大安全事故发生
-
促进结构寿命周期管理，提升运行可靠性
-
支持灾后结构安全评估，提升应急响应效率
十五、国标规范依据
-
GB/T 50344-2019《建筑结构检测技术标准》
-
GB 50009-2012《建筑结构荷载规范》
-
GB/T 51263-2017《桥梁结构健康监测技术标准》
-
SL 60-94《大坝安全监测技术规范》
-
ISO 10816/VDI 3834：结构振动状态监测相关标准
十六、案例参考
某省级高速大桥部署在线振动监测系统后，半年内成功识别1次塔柱连接松动及2次疲劳裂纹早期迹象，通过及时干预，避免因交通荷载放大造成结构损伤扩大。系统有效运行率达99%，并支持年检与养护周期优化，取得显著经济与安全效益。
