一、方案介绍

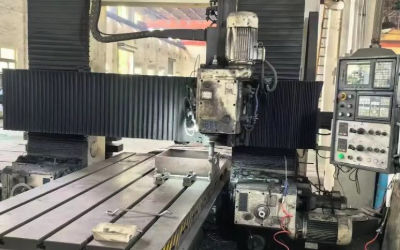

本方案旨在针对制造业中高精密设备如机床、冲压机、注塑机等关键设备运行过程中产生的振动进行实时在线监测，通过量化VC（Vibration Criteria）等级评价设备所处的振动环境，评估运行状态及潜在结构损伤风险，为设备运行维护与异常诊断提供数据支持。

二、监测目标

监测目标包括：

三、需求分析

机床、冲压机、注塑机属于对振动敏感度较高的设备，长时间的异常振动不仅影响加工精度，还可能造成设备部件松动、轴承疲劳、结构裂纹等问题，降低使用寿命，增加维护成本。通过建立VC振动等级在线监测体系，可实现对设备运行健康状态的全面掌控。

四、监测方法

本方案采用三轴高灵敏度振动传感器布设于设备基座、主轴、传动部件等关键节点，采集振动信号后传送至数据采集终端，经快速傅里叶变换（FFT）分析获得宽频带内的振动频谱数据，进一步计算振动速度总值并转换为VC等级评价指标。

五、应用原理

VC等级基于振动速度总值（rms值）在各频段内与不同等级标准的比较，评价机械设备所处的振动环境。通过与ANSI S2.71或ISO 10816等标准对照，结合机床类工业设备振动许可标准，确定设备是否处于安全运行状态。

六、功能特点

七、硬件清单

主要包括振动传感器、信号调理模块、数据采集终端、稳压电源模块、4G通信模块及配套控制柜。

八、硬件参数（量程、精度）

振动加速度传感器量程范围±50g，灵敏度优于10mV/g；速度测量范围0.1mm/s至100mm/s，精度≤±3%；频率响应10Hz至1kHz，满足VC等级测量对宽频带响应的要求。

九、方案实现

本方案通过安装高精度振动传感器、构建数据采集系统与通信模块，实现设备振动数据的高频次采样与无线远程传输。后台系统自动计算实时VC值与振动频谱，进行标准对比分析，及时识别超标工况，辅助现场运维人员实施检修调度与调整工艺参数。

十、数据分析

系统对实时及历史数据进行统计分析，包括振动总值趋势、VC等级变化、运行周期振动特征提取等。结合频率响应特征，可反推出潜在的机械失调、轴承磨损、地基共振等问题根源。

十一、预警决策

系统支持设定多级报警机制，针对VC等级超限、振动幅值激增、特定频段共振等异常情况触发报警信号，发送至管理平台、手机短信或小程序端，指导运维决策及现场处置。

十二、方案优点

十三、应用领域

广泛应用于数控机床、车铣复合机、冲压生产线、注塑成型车间、高精度自动化装配线等对振动敏感的工业制造场景。

十四、效益分析

通过对VC等级的在线监测与异常预警，可有效避免因振动过大引起的产品缺陷、停工事故及设备早期失效，提高设备可用率，降低运维成本，延长设备使用寿命，为企业实现智能制造与精益管理提供坚实保障。

十五、国标规范

参考标准包括但不限于：
《ISO 10816-3：旋转机械的振动评估》
《ANSI S2.71-1983：VC等级定义》
《JB/T 7033：机床振动测量方法》

十六、参考文献

十七、案例分享

某高端数控加工车间部署本系统后，通过VC等级在线监测及时发现主轴结构振动异常，经分析为地基软化导致共振，及时进行地基加固与设备调整，避免了后续产品批量不良与设备损坏，运行稳定性提升20%以上。
