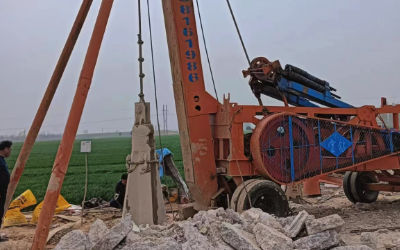

工地打桩引起的地面振动对周边环境影响监测
时间：2025-07-31
涉川
一、方案介绍
随着城市建设进程的不断加快，工程打桩等施工行为日益频繁，施工振动对周边建筑、基础设施及居民生活环境造成影响的问题逐渐突出。为科学评估施工振动对周边环境的影响，制定合理控制措施，需部署一套高精度、可联网、实时在线的地面振动监测系统。该方案基于质点峰值振动速度（PPV）、主振频率、振动持续时间和振动能量等关键指标，通过多参数联动监测及智能预警，有效保障周边建筑结构安全及居民生活舒适度。
随着城市建设进程的不断加快，工程打桩等施工行为日益频繁，施工振动对周边建筑、基础设施及居民生活环境造成影响的问题逐渐突出。为科学评估施工振动对周边环境的影响，制定合理控制措施，需部署一套高精度、可联网、实时在线的地面振动监测系统。该方案基于质点峰值振动速度（PPV）、主振频率、振动持续时间和振动能量等关键指标，通过多参数联动监测及智能预警，有效保障周边建筑结构安全及居民生活舒适度。
二、监测目标
-
实时监测打桩过程中引起的地面振动幅值、主振频率、持续时间等参数；
-
评估振动强度是否达到国家标准中建筑物、人员舒适性或精密仪器所能承受的阈值；
-
对振动事件进行定性分析与趋势评估，生成监测报告；
-
发现超标趋势及时告警，辅助施工单位调整作业方式或参数，避免环境扰动和潜在索赔风险。
三、需求分析
-
工地作业多处于城市密集区域，振动监测应具备高灵敏度、宽频响应能力；
-
周边存在多种结构类型，需对不同频段振动进行归因分析；
-
需要远程数据访问、告警推送与报告生成功能，满足监管及管理单位需求；
-
系统需具备全天候、无人值守、低功耗运行能力。
四、监测方法
采用多点布设三轴振动传感器，结合高采样率数据采集终端，部署于打桩机邻近区域及敏感建筑附近，通过连续记录加速度、速度和位移信号，经计算提取PPV、VDV、主振频率及1/3倍频程能量谱等关键指标，结合时间与空间分布进行可视化展示与分析。
采用多点布设三轴振动传感器，结合高采样率数据采集终端，部署于打桩机邻近区域及敏感建筑附近，通过连续记录加速度、速度和位移信号，经计算提取PPV、VDV、主振频率及1/3倍频程能量谱等关键指标，结合时间与空间分布进行可视化展示与分析。
五、应用原理
基于地面传播振动波理论及频谱能量传递原理，通过三轴向振动矢量叠加方式获得实际PPV值，同时提取FFT频域特征、1/3倍频程频谱与总能量分布曲线，对施工过程引发的地面振动进行精准溯源与影响等级评估。
基于地面传播振动波理论及频谱能量传递原理，通过三轴向振动矢量叠加方式获得实际PPV值，同时提取FFT频域特征、1/3倍频程频谱与总能量分布曲线，对施工过程引发的地面振动进行精准溯源与影响等级评估。
六、功能特点
-
实时采集三轴振动加速度与速度，支持矢量合成PPV分析；
-
支持1/3倍频程频谱、主振频率、VDV舒适性、能量指标等多维参数在线分析；
-
支持4G联网、网页端与微信小程序同步监控；
-
具备数据自动存储、趋势曲线生成、超标自动报警与报表输出功能；
-
可部署太阳能供电模块，实现野外独立运行。
七、硬件清单
包括三轴振动传感器、宽频采集主机、数据分析模块、4G无线通信模块、太阳能供电系统、数据云平台和远程管理终端。
包括三轴振动传感器、宽频采集主机、数据分析模块、4G无线通信模块、太阳能供电系统、数据云平台和远程管理终端。
八、硬件参数（量程、精度）
振动加速度量程：±20 g
振动速度量程：0.01～300 mm/s
PPV测量精度：±3%
主振频率范围：1 Hz～2000 Hz
频谱分辨率：1/3 倍频程，误差 ≤±0.2 dB
采样频率：≥5000 Hz
振动加速度量程：±20 g
振动速度量程：0.01～300 mm/s
PPV测量精度：±3%
主振频率范围：1 Hz～2000 Hz
频谱分辨率：1/3 倍频程，误差 ≤±0.2 dB
采样频率：≥5000 Hz
九、方案实现
在施工工地周边按需布设多个振动监测节点，采集地面振动波形数据，数据通过4G上传至云平台。平台实现数据存储、统计分析、频谱可视化、告警触发与报告生成，并通过权限划分供业主方、施工方与第三方监管机构共享。
在施工工地周边按需布设多个振动监测节点，采集地面振动波形数据，数据通过4G上传至云平台。平台实现数据存储、统计分析、频谱可视化、告警触发与报告生成，并通过权限划分供业主方、施工方与第三方监管机构共享。
十、数据分析
系统实时计算PPV、频谱能量分布及舒适性指数，结合施工时间戳比对施工行为与振动事件之间的因果关系。通过叠加分析评估振动影响等级，依据历史记录建立振动影响模型。
系统实时计算PPV、频谱能量分布及舒适性指数，结合施工时间戳比对施工行为与振动事件之间的因果关系。通过叠加分析评估振动影响等级，依据历史记录建立振动影响模型。
十一、预警决策
系统内置国标限值数据库，一旦检测振动参数超出设定阈值，立即触发声光报警与平台推送，同时生成预警报告供工程管理方及时响应，防止损害发生。
系统内置国标限值数据库，一旦检测振动参数超出设定阈值，立即触发声光报警与平台推送，同时生成预警报告供工程管理方及时响应，防止损害发生。
十二、方案优点
-
全自动运行、实时在线、高可靠性；
-
支持多种振动参数的同时监测与分级评估；
-
报警响应及时，适应动态施工环境；
-
无需人工值守，节省人力成本。
十三、应用领域
本方案适用于城市建筑工地、基坑施工、地铁盾构、桥梁桩基、轨道沿线施工、文物保护区等振动敏感区域的施工振动影响监测。
本方案适用于城市建筑工地、基坑施工、地铁盾构、桥梁桩基、轨道沿线施工、文物保护区等振动敏感区域的施工振动影响监测。
十四、效益分析
通过实时监测与科学管理，可有效预防因施工振动引起的结构损伤与环境扰民事件，减少事故与赔偿纠纷，提升施工透明度与公众满意度，同时助力项目合规验收与可持续发展。
通过实时监测与科学管理，可有效预防因施工振动引起的结构损伤与环境扰民事件，减少事故与赔偿纠纷，提升施工透明度与公众满意度，同时助力项目合规验收与可持续发展。
十五、国标规范
《建筑施工场界环境振动限值》（GB 10070）
《爆破安全规程》（GB 6722）
《城市区域环境振动测量方法》（GB/T 10071）
《地铁工程环境振动与噪声控制标准》
《民用建筑振动控制设计规范》
《建筑施工场界环境振动限值》（GB 10070）
《爆破安全规程》（GB 6722）
《城市区域环境振动测量方法》（GB/T 10071）
《地铁工程环境振动与噪声控制标准》
《民用建筑振动控制设计规范》
十六、参考文献
-
中国建筑科学研究院：《建筑振动监测技术指南》
-
国家爆破行业标准汇编
-
张某某等，《施工振动对邻近结构影响分析研究》，《岩土工程技术》
-
周某某等，《地面振动频谱特性与传播模型研究》，《地震工程与工程振动》
十七、案例分享
在某城市轨道交通施工项目中，采用本方案监测盾构工作引起的地面微振动，实时记录PPV值并生成影响评估报告，有效避免了对周边既有居民楼和市政管线的振动影响，引起主管部门高度认可，并作为示范项目推广至周边施工地段。
在某城市轨道交通施工项目中，采用本方案监测盾构工作引起的地面微振动，实时记录PPV值并生成影响评估报告，有效避免了对周边既有居民楼和市政管线的振动影响，引起主管部门高度认可，并作为示范项目推广至周边施工地段。
