广告牌晃动在线监测方案
时间:2025-08-05
涉川
一、方案介绍

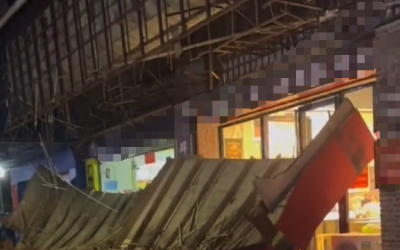

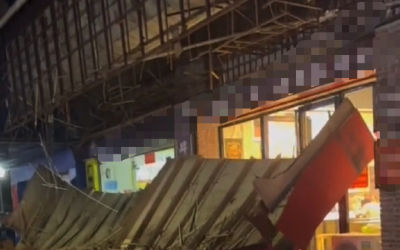

随着城市化进程不断加快,大型广告牌在城市建筑、道路两侧和商业中心广泛设置。然而,受到强风、结构老化、安装不当等因素影响,广告牌可能发生晃动、倾斜,甚至倒塌,存在重大安全隐患。为提升城市安全监管水平,建立广告牌晃动在线监测系统,具备实时监控、自动预警、远程监管等功能,成为城市智慧管理的重要组成部分。
随着城市化进程不断加快,大型广告牌在城市建筑、道路两侧和商业中心广泛设置。然而,受到强风、结构老化、安装不当等因素影响,广告牌可能发生晃动、倾斜,甚至倒塌,存在重大安全隐患。为提升城市安全监管水平,建立广告牌晃动在线监测系统,具备实时监控、自动预警、远程监管等功能,成为城市智慧管理的重要组成部分。

二、监测目标
本方案旨在实现对广告牌晃动行为的实时监测与动态预警,主要目标包括:
本方案旨在实现对广告牌晃动行为的实时监测与动态预警,主要目标包括:
-
实时获取广告牌振动加速度、倾斜角度、风速风向等数据;
-
分析结构晃动趋势及其响应频率;
-
识别异常振动幅值、方向性变化等潜在风险;
-
在结构异常或风力突变情况下,触发报警机制。
三、需求分析
广告牌多位于人流密集区域,一旦出现晃动失稳将造成安全事故,监测需求主要包括:
广告牌多位于人流密集区域,一旦出现晃动失稳将造成安全事故,监测需求主要包括:
-
高精度晃动监测能力(支持三轴加速度采集);
-
支持全天候数据采集与4G远程上报;
-
支持边缘智能预警分析,减少人为巡检成本;
-
可拓展风速、倾斜等参数综合分析功能。
四、监测方法
采用三轴加速度传感器、倾角传感器与风速风向仪进行数据融合,通过云平台或本地采集主机持续采集振动信息,实现广告牌晃动状态的实时感知,并结合算法模型进行状态识别和预警推送。
采用三轴加速度传感器、倾角传感器与风速风向仪进行数据融合,通过云平台或本地采集主机持续采集振动信息,实现广告牌晃动状态的实时感知,并结合算法模型进行状态识别和预警推送。
五、应用原理
晃动监测基于加速度信号变化,通过傅里叶变换提取主振频率,结合晃动矢量角度判断结构振动方向和幅值;倾角传感器用于判断是否存在倾斜趋势;风速风向仪则用于研判外部环境变化对晃动的影响。系统基于时间序列建模与阈值判断相结合,确定异常状态并推送预警。
晃动监测基于加速度信号变化,通过傅里叶变换提取主振频率,结合晃动矢量角度判断结构振动方向和幅值;倾角传感器用于判断是否存在倾斜趋势;风速风向仪则用于研判外部环境变化对晃动的影响。系统基于时间序列建模与阈值判断相结合,确定异常状态并推送预警。
六、功能特点
-
三轴晃动矢量实时监测,精度高、响应快;
-
支持远程平台数据可视化与报表分析;
-
异常晃动自动报警,支持短信/微信推送;
-
支持风速、倾斜等多参数协同监控;
-
设备低功耗运行,支持太阳能供电;
-
支持本地SD卡存储与断点续传。
七、硬件清单
-
三轴振动加速度传感器;
-
倾角传感器(支持静态和动态模式);
-
风速风向仪(可选);
-
数据采集主机(支持4G/NB-IoT/以太网);
-
太阳能供电模块与备用电池;
-
安装支架与防护壳体。
八、硬件参数(量程、精度)
-
加速度量程:±2g / ±4g / ±8g(可选),精度±0.01g;
-
倾角量程:±90°,精度:±0.1°;
-
风速测量范围:0~60m/s,精度:±0.3m/s;
-
通信方式:4G全网通,兼容多运营商网络;
-
供电电压:DC 12V / 太阳能自动切换;
-
工作温度范围:-30℃ ~ +70℃,适应户外环境。
九、方案实现
将振动、倾角与风速监测设备固定于广告牌支架关键节点,利用数据采集终端进行多源信号集成并实时上传至平台,平台通过图形化界面展示结构状态、变化趋势,并结合设定阈值实现异常提醒。系统支持批量部署与集中管理,适用于大规模广告牌群监控。
将振动、倾角与风速监测设备固定于广告牌支架关键节点,利用数据采集终端进行多源信号集成并实时上传至平台,平台通过图形化界面展示结构状态、变化趋势,并结合设定阈值实现异常提醒。系统支持批量部署与集中管理,适用于大规模广告牌群监控。
十、数据分析
系统平台内置频域分析、趋势分析、极值捕获、晃动方向判别等功能,能够判断结构是否存在周期性振动、响应频率变化、风致响应等现象。通过长时间序列分析可建立晃动模型,实现动态预警等级判定与结构健康评分。
系统平台内置频域分析、趋势分析、极值捕获、晃动方向判别等功能,能够判断结构是否存在周期性振动、响应频率变化、风致响应等现象。通过长时间序列分析可建立晃动模型,实现动态预警等级判定与结构健康评分。
十一、预警决策
依据设定的振动阈值、倾斜角阈值、风速极值,实现多条件联合预警。当任一参数超出预设范围,系统自动向管理人员发送告警信息,并记录告警事件以备后期分析与运维决策使用。
依据设定的振动阈值、倾斜角阈值、风速极值,实现多条件联合预警。当任一参数超出预设范围,系统自动向管理人员发送告警信息,并记录告警事件以备后期分析与运维决策使用。
十二、方案优点
-
实现广告牌晃动的实时感知与动态监管;
-
降低人工巡查频率,提升安全监管效率;
-
多参数联动判断,增强风险识别能力;
-
平台化管理,便于城市多区域统一部署;
-
系统可拓展性强,兼容其他城市管理功能模块。
十三、应用领域
本方案广泛适用于:
本方案广泛适用于:
-
城市户外广告牌结构安全监管;
-
高速公路沿线大型广告设施安全监测;
-
商业综合体、建筑外墙附着广告牌实时监控;
-
公共广场、大型赛事区域临时广告结构安全监管。
十四、效益分析
本方案实施后,可有效预防因广告牌结构松动或风致晃动带来的公共安全事故,降低政府与企业运维成本,提升城市基础设施智能化监管水平,增强市民安全感与满意度。
本方案实施后,可有效预防因广告牌结构松动或风致晃动带来的公共安全事故,降低政府与企业运维成本,提升城市基础设施智能化监管水平,增强市民安全感与满意度。
十五、国标规范
-
GB 50311-2016《建筑结构荷载规范》
-
GB/T 50452-2008《城市桥梁养护技术规范》
-
GB 50009-2012《建筑结构荷载规范》
-
GB/T 50443-2016《广告设施安全管理规范》
-
GB/T 4208-2017《外壳防护等级(IP代码)》
十六、参考文献
-
《城市大型广告设施安全监管研究》
-
《振动信号分析与故障诊断》
-
《结构健康监测与预警技术发展综述》
-
国家标准文献库
十七、案例分享
在某市商业区部署广告牌晃动在线监测系统,通过平台累计识别多次风致晃动超限事件,提前对部分老旧广告牌进行结构加固与更换,有效规避了风险。在一次强风天气中,系统成功触发预警,相关部门第一时间响应,避免了潜在的结构倒塌事故,体现了方案的实用性与可靠性。
在某市商业区部署广告牌晃动在线监测系统,通过平台累计识别多次风致晃动超限事件,提前对部分老旧广告牌进行结构加固与更换,有效规避了风险。在一次强风天气中,系统成功触发预警,相关部门第一时间响应,避免了潜在的结构倒塌事故,体现了方案的实用性与可靠性。
