方案介绍

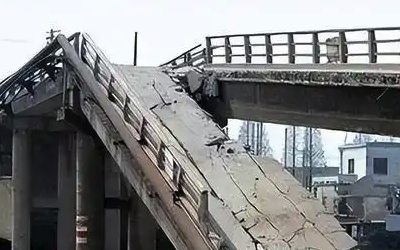

桥梁作为交通运输基础设施的关键组成部分，其结构安全直接关系到人民生命财产安全。随着交通荷载增加、自然灾害频发及桥梁老龄化问题加剧，桥梁倾斜、晃动等问题日益凸显。通过对桥梁结构进行质点峰值速度（PPV）与振动等级（VC值）的在线监测，可实现对桥梁结构运行状态的实时评估与风险预警，提升养护效率和安全管理水平。

监测目标

本方案旨在实时监测桥梁结构在运营过程中产生的倾斜变化、晃动幅度及微振动等级，重点捕捉桥梁在车辆荷载、风力、地震、施工扰动等因素作用下的振动响应，提取关键的PPV与VC指标，实现对结构安全的精准监控。

需求分析

当前桥梁结构安全管理主要依赖定期人工巡检和有限传感器布设，存在响应不及时、数据不连续、分析不全面等问题。实际需求包括：

监测方法

采用多点分布式安装的高精度倾角传感器与三轴振动传感器，结合PPV与VC值算法，采集并上传关键参数。监测内容包括：

应用原理

PPV（Peak Particle Velocity）用于反映桥梁结构单点最大振动强度，适合地震波、冲击等动态激励分析；VC（Vibration Criteria）等级基于振动速度均方根值（RMS），常用于评估微振动对精密结构或设备的影响。通过传感器数据实时采集，计算PPV与VC值，结合时间序列分析与傅里叶频谱，可全面掌握结构晃动特性与潜在风险。

功能特点

硬件清单

包括高精度三轴振动传感器、双轴倾角传感器、数据采集终端、无线通信模块、太阳能电源系统、固定安装支架与防护外壳等组成。

硬件参数（量程、精度）

方案实现

在桥梁结构关键部位（桥墩、桥面、支座、悬臂端等）布设多点传感器，接入边缘采集器实时收集PPV与VC数据。通过无线通信上传至云平台，结合算法模型实时处理分析，平台通过图表、曲线等方式展现当前结构动态状态，并提供管理人员远程查看和调度功能。

数据分析

平台自动进行振动数据清洗、异常波形识别与趋势预测，生成日、周、月报分析，支持与设计基线、历史数据对比，评估结构是否处于异常状态。支持数据导出与对接第三方平台或BIM系统。

预警决策

设置PPV与VC分级预警阈值，超限立即启动报警机制（短信、微信、声光报警），联动维护机制（限载、通行控制），确保事件响应及时。系统支持用户自定义预警策略与报警方式。

方案优点

应用领域

广泛适用于高速铁路桥梁、公路桥梁、城市高架、悬索桥、斜拉桥、跨江大桥等重点桥梁结构的长期振动状态监测与安全评估。

效益分析

本系统可有效预防结构性安全事故，延长桥梁服役寿命，减少突发性维修成本，提高运维数字化水平。实现桥梁安全管理从“被动响应”向“主动预防”转变。

国标规范

参考文献

案例分享

某高速铁路大桥实施本方案后，通过对桥梁运行期间的VC值动态分析，成功识别一处支座微错位问题，及时进行养护处理，避免结构进一步损伤。系统已稳定运行超过两年，用户反馈良好，已扩展至周边多座桥梁。
