    地表土体开裂裂缝在线监测方案
    时间：2025-08-28 涉川
    一、方案介绍

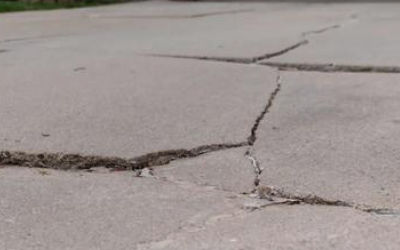

    地表土体开裂是地质灾害的前兆之一，往往与滑坡、崩塌、地面沉降及地下水位变化等地质过程密切相关。通过布设裂缝在线监测系统，能够实时获取裂缝宽度、位移变化等参数，并结合气象、地下水位等数据进行综合分析，为地质灾害预警提供科学依据，提升灾害防范和应急处置能力。
    二、监测目标
    1. 实时监测地表裂缝的宽度、位移和变化速率。
    2. 获取裂缝变化与降雨、地下水位等因素的相关性数据。
    3. 建立数据传输与预警平台，支持多终端访问。
    4. 形成早期预警机制，及时推送灾害风险信息。
    三、需求分析
    1. 监测点通常分布在山区、滑坡易发地或采矿区，环境复杂，供电和通信条件受限。
    2. 系统需具备低功耗、自动化、无人值守特性，保证长期稳定运行。
    3. 数据需通过4G或卫星网络实时传输至监控平台，实现远程访问与预警推送。
    4. 系统需兼容气象、水位等多源数据，为综合研判提供支撑。
    四、监测方法
    1. 在地表裂缝两侧安装高精度位移传感器，实时监测裂缝宽度变化。
    2. 配合倾角、雨量传感器，获取裂缝变化的外部驱动因素。
    3. 采用低功耗4G传输终端，实现远程数据传输与云端存储。
    4. 在平台端进行数据可视化、趋势分析与预警阈值设置。
    五、应用原理
    系统基于位移传感与物联网技术，通过传感器采集裂缝宽度变化，并将数据传输至服务器端。平台利用大数据分析和地质模型，识别裂缝变化的加速特征，结合降雨量等外部条件，触发早期预警。
    六、功能特点
    1. 多参数融合监测：位移、雨量、地下水位、倾角等数据综合采集。
    2. 实时传输与预警：4G网络上传，支持短信、微信、APP推送预警。
    3. 低功耗设计：太阳能供电与蓄电池结合，保证连续运行。
    4. 远程可视化管理：支持PC端和移动端多平台查看。
    5. 模块化扩展：可根据需求接入更多传感器类型。
    七、硬件清单
    1. 裂缝位移传感器
    2. 倾角传感器
    3. 雨量传感器
    4. 数据采集传输终端（4G通信）
    5. 太阳能供电系统
    6. 远程监控平台
    八、硬件参数
    位移量程：0–100mm，精度±0.1mm
    倾角量程：±30°，精度±0.05°
    雨量量程：0–500mm，精度±0.5mm
    通信方式：4G全网通，支持断点续传
    供电系统：10W太阳能板+12Ah锂电池，续航≥7天
    九、方案实现
    1. 前期勘测监测点，完成传感器与采集终端安装。
    2. 配置数据传输模块，接入4G网络并绑定云平台。
    3. 建立监测平台，设置预警阈值与数据分析模型。
    4. 进行试运行与系统调试，完善预警与数据报告功能。
    十、数据分析
    1. 对裂缝变化数据进行时间序列分析，识别变化趋势。
    2. 建立降雨量与裂缝扩展速率的关联模型。
    3. 基于监测数据进行风险分级，生成自动化预警报告。
    十一、预警决策
    1. 预警分为关注、警告、紧急三级，分别对应不同的裂缝变化速率阈值。
    2. 系统支持短信、微信、APP多渠道预警推送。
    3. 提供数据报表与可视化图表，辅助决策部门快速响应。
    十二、方案优点
    1. 无人值守，自动化程度高，适用于偏远地区。
    2. 多参数联动监测，数据全面可靠。
    3. 实时预警，响应速度快，减少人员伤亡和财产损失。
    4. 系统扩展灵活，适应多种地质灾害监测场景。
    十三、应用领域
    广泛适用于地质灾害易发区、矿区地表沉降监测、滑坡崩塌隐患点、重大工程建设边坡安全管理等领域。
    十四、效益分析
    通过提前掌握裂缝扩展与地质灾害风险趋势，可大幅减少灾害损失，保障居民生命财产安全，提升地方政府防灾减灾能力，降低监测人力与维护成本。
    十五、国标规范
    本方案参考《地质灾害防治技术规范》《地质灾害监测仪器设备技术要求》《滑坡灾害防治技术导则》等国家和行业标准执行。
    十六、参考文献
    1. 《地质灾害防治工程技术规范》
    2. 《滑坡监测与预警技术研究》
    3. 《地质灾害自动化监测系统设计与应用》
    十七、案例分享
    某山区地质灾害隐患点通过本系统部署后，实现裂缝宽度的实时监测和预警，在一次强降雨过程中，提前3小时发布预警信息，成功组织人员撤离，避免了人员伤亡和财产损失，验证了系统的可靠性与实用性。
