    微振动传感器PPV建筑结构损坏监测
    时间：2025-09-18 涉川
    一、方案介绍
    随着城市基础设施、老旧建筑及大型结构物在长期使用过程中承受风荷载、交通荷载和环境振动影响，微小振动的累积效应可能导致结构疲劳甚至损坏。为此，本方案提出利用高灵敏度微振动传感器，对建筑结构表面及关键节点进行连续监测，实时获取峰值振动速度（PPV）参数，结合损伤判别模型，建立结构损坏预警机制，为建筑物的安全运行提供科学依据。
    二、监测目标
    1. 获取建筑物在环境振动作用下的实时振动信号。
    2. 提取并计算PPV指标，用于评估结构是否达到损坏阈值。
    3. 建立长期监测数据库，追踪结构振动特性变化。
    4. 实现超标报警与早期预警，防止结构发生安全事故。
    5. 为后期加固、维护和安全评估提供数据支撑。
    三、需求分析
    建筑物在长期服役中可能受到交通荷载、施工爆破、风振及地震微动等影响。传统人工巡检难以及时发现振动累积效应，存在监测滞后和安全隐患。采用微振动传感器与在线监测系统，可实现全天候实时监测和远程管理，满足建筑结构健康监测和损伤预防的迫切需求。
    四、监测方法
    1. 传感器布设：在建筑物梁柱、楼板、外墙及基础部位布置三轴微振动传感器。
    2. 数据采集：通过采集主机对传感器输出的加速度或速度信号进行实时采集。
    3. 信号处理：利用数字滤波与积分算法计算PPV值，提取结构响应特征。
    4. 阈值设定：根据国家规范与结构设计参数，设定振动速度限值。
    5. 预警机制：当监测值超过设定阈值时，系统自动预警并推送信息至管理终端。
    五、应用原理
    微振动传感器基于压电效应或MEMS原理，实时捕捉结构的细微振动信号，转换为电信号后送入数据采集单元。采集主机进行实时运算，输出PPV、RMS等指标。通过4G/以太网等通信方式，数据上传至云端服务器，平台进行存储、分析与预警，并支持与第三方结构健康监测平台对接。
    六、功能特点
    1. 高灵敏度检测：能够捕捉极低幅值的微振动信号。
    2. 多参数监测：支持PPV、RMS、频谱分析等。
    3. 远程传输：数据实时上传，支持手机、电脑远程查看。
    4. 预警报警：超限自动报警，推送至管理人员。
    5. 长期稳定：具备防潮、防尘、防电磁干扰设计。
    6. 数据留痕：所有监测数据存档，便于追溯与分析。
    七、硬件清单
    1. 微振动传感器（三轴）
    2. 数据采集与传输主机（支持RS485输入和4G输出）
    3. 电源系统（市电/太阳能+蓄电池）
    4. 云端服务器与监测平台
    5. 远程访问终端（手机/电脑客户端）
    八、硬件参数
    1. 振动量程：0.01 mm/s – 200 mm/s
    2. 精度：优于±2% FS
    3. 频率范围：1 Hz – 200 Hz
    4. 采样率：≥1000 Hz
    5. 通讯方式：RS485/4G/NB-IoT
    6. 防护等级：IP65及以上，适用于户外环境

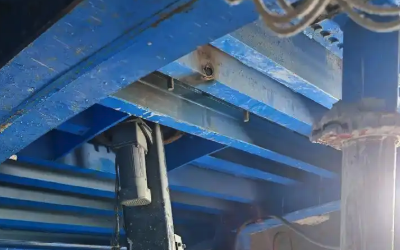

    九、方案实现
    在建筑结构的关键节点布设传感器，并通过采集主机统一管理，数据以4G方式实时上传至云平台。平台可进行振动数据的实时展示、趋势分析和超限报警。管理人员可通过手机或电脑随时查看数据和报警信息，实现远程智能化监管。
    十、数据分析
    1. 趋势分析：对PPV随时间的变化进行曲线绘制。
    2. 频谱分析：识别主要振动源与频率特性。
    3. 统计分析：计算不同工况下的均值、峰值和标准差。
    4. 超标分析：生成报警记录，供追溯和执法取证。
    5. 结构评估：结合累积振动能量，评估结构潜在损伤风险。
    十一、预警决策
    1. 设置不同报警等级（预警、报警、紧急）。
    2. 超过预警值时，推送提醒信息；超过报警值时，启动应急措施。
    3. 管理端可制定加固、维修或疏散等应对决策。
    十二、方案优点
    1. 实时性强：全天候在线监测，及时发现风险。
    2. 科学性高：基于PPV等指标，符合结构损伤判别标准。
    3. 智能化：支持远程管理与自动预警。
    4. 可扩展：可与其他结构健康监测系统联动。
    5. 安全性高：系统运行稳定，适合长期部署。
    十三、应用领域
    1. 高层建筑结构健康监测
    2. 桥梁、隧道等大型基础设施
    3. 老旧建筑物安全评估
    4. 爆破、地铁施工邻近建筑保护
    5. 厂房、设备基础的振动影响监测
    十四、效益分析
    1. 安全效益：提前发现结构潜在损坏，降低事故风险。
    2. 经济效益：减少结构损伤和维修成本。
    3. 社会效益：提高公共安全水平，减少事故引发的社会影响。
    4. 管理效益：实现数据化、科学化的结构安全管理。
    十五、国标规范
    1. GB 50868《建筑结构监测技术规范》
    2. GB/T 50452《工程结构健康监测技术规范》
    3. GB/T 17248《环境振动监测方法》
    4. GB/T 10068《爆破安全规程》
    十六、参考文献
    1. 《结构动力学》
    2. 《建筑物振动控制与监测技术》
    3. 《城市环境振动与控制》
    十七、案例分享
    在某城市老旧居民楼加固工程中，部署了微振动传感器PPV在线监测系统。系统持续监测周边地铁施工产生的微振动，实时分析PPV数值，确保振动未超过建筑损伤阈值。一旦接近警戒值，平台立即推送预警，施工方及时调整工法，最终有效避免了结构开裂和损坏风险，保障了居民楼的安全使用。
