    冻土在线监测方案
    时间：2025-11-12 涉川
    一、方案介绍
    冻土是寒区工程建设中极为重要的地质对象，其温度场变化直接影响地基稳定性、管道保温性能及结构安全。随着气候变暖和基础设施建设的推进，冻土层出现退化、融沉及水热扰动等问题，亟需建立高精度、长期稳定的在线监测系统。
    本方案构建的 冻土在线监测系统 采用温度传感链（Temperature Sensing Chain）为核心监测单元，结合多点埋设、分层布设与无线数据采集技术，实现对冻土温度场分布、时序变化及冻结—融化界面的动态监测，适用于公路、铁路、隧道、油气管道及寒区建筑等冻土环境工程。
    二、监测目标
    1. 实时监测冻土层内温度分布及变化规律；
    2. 识别季节性冻融界面（0℃等温面）深度变化；
    3. 分析地表温度、气候条件与地下热传导的耦合关系；
    4. 评估冻土区管道、路基及建筑基础的热稳定性；
    5. 为冻土工程设计、维护与灾害预警提供基础数据支撑。
    三、需求分析
    冻土具有温度敏感性强、空间差异大、时间变化缓慢的特征。传统人工观测存在以下不足：
    • 采样周期长，不能反映动态变化；
    • 传感点稀疏，难以描述温度场连续分布；
    • 人工读数误差大，不适用于长期无人值守环境。
      因此，冻土温度监测系统需满足：
    • 长期稳定运行、抗低温防水性能强；
    • 传感链分布密集，分辨率高（间距≤0.5m）；
    • 支持多点分层布设与分区对比；
    • 数据实时传输、可视化展示；
    • 可扩展地表气象、土壤水分等综合参数。
    四、监测方法
    监测系统在典型冻土剖面布设 5 条温度传感链，分别为 L₀、L₁、L₂、L₃、L₄：

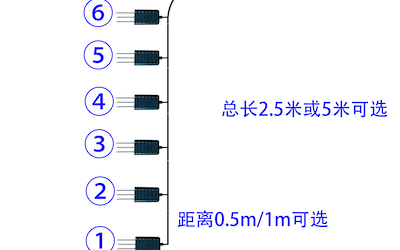

    • L₀链（A型）：用于监测管道上部土层与保温层温度。总长约17m（含钻孔深度与终端距离），沿深度方向均匀布设，传感器间距0.5m，共设置8个测点，分布在管道上方、侧方及底部区域。
    • L₁–L₄链（B型）：用于监测管道侧向与周边冻土温度分布。各链与管道外壁水平距离分别为0.5m、1.5m、3m与5m，总长约20m，传感器间距0.5m，每条链设置20个温度传感节点。
    传感器均采用高灵敏度热敏元件封装，埋设于防护套管或钻孔中，与地层热传导接触良好。所有监测链通过防水接口连接至数据采集主机，主机将数据通过4G/光纤方式实时上传至监测平台。
    五、应用原理
    1. 温度传导原理：利用热敏电阻或数字温度芯片测量冻土体中各深度温度，依据导热方程计算温度梯度；
    2. 冻融界面识别原理：通过时间序列分析确定0℃等温线变化深度，判断冻融循环特征；
    3. 热交换分析原理：结合地表气温与埋深温度差，分析热通量变化与热扰动效应；
    4. 时空插值原理：利用多点监测数据重建三维温度场分布；
    5. 异常识别原理：当某监测点温度变化速率显著偏离趋势，系统自动判定为热扰动或冻胀风险点。
    六、功能特点
    • 高密度多点布设：单条传感链最多支持20点温度监测；
    • 宽温区高精度测量：覆盖 -40℃～+60℃，精度可达±0.1℃；
    • 实时在线监测：自动采集与远程传输，支持分钟级更新；
    • 抗低温性能优越：传感链可在极端寒冷环境长期运行；
    • 分布式架构：支持多剖面多通道同步监测；
    • 智能报警与趋势分析：可自动识别冻融界面移动与异常升温；
    • 数据可视化：提供温度剖面图、时间曲线及热流趋势图。
    七、硬件清单
    • 冻土温度传感链（A型、B型）；
    • 多通道数据采集主机；
    • 4G/光纤远程通信模块；
    • 电源系统（市电或太阳能供电）；
    • 云端监测与数据分析平台；
    • 防护套管与防冻接口装置。
    八、硬件参数（量程、精度）
    • 温度测量范围：-40℃～+60℃；
    • 温度分辨率：0.01℃；
    • 测量精度：±0.1℃；
    • 传感节点间距：0.5m；
    • 通信方式：RS485/4G/NB-IoT；
    • 防护等级：IP68；
    • 供电电压：DC 12V；
    • 工作寿命：≥10年。
    九、方案实现
    1. 现场布点：在典型冻土段选取代表性剖面，每处设置L₀–L₄五条传感链；
    2. 传感器埋设：传感链垂直埋设于钻孔或固定于管道外壁，保证接触紧密；
    3. 数据采集：采集主机周期采样（1–10分钟可设），记录所有节点温度；
    4. 数据传输：经4G或有线方式实时上传至云平台；
    5. 数据分析：平台自动生成剖面温度曲线、冻结深度分布图与趋势图；
    6. 预警控制：当温度变化速率超过设定阈值或冻结层退化明显时，系统自动推送报警信息。
    十、数据分析
    1. 时域分析：识别温度变化周期、速率及极值；
    2. 空间分布分析：重建多层温度剖面，分析温度梯度；
    3. 冻结深度计算：通过0℃等温线深度变化计算冻融界面；
    4. 长期趋势分析：统计多年平均冻土温度变化与气候影响；
    5. 热稳定性评估：结合地表荷载、管道运行温度分析热扰动影响范围。
    十一、预警决策
    系统采用分级预警机制：
    • 一级预警：冻土温度异常升高或冻结深度减浅10%；
    • 二级预警：冻结层退化明显或温度梯度异常偏移；
    • 三级预警：冻土接近融化状态或出现局部正温区。
      平台可自动推送报警信息，并生成冻结层退化趋势报告。
    十二、方案优点
    • 多点连续监测，空间分辨率高；
    • 设备防冻、防水、防腐蚀，适合极端寒区；
    • 数据自动采集与上传，支持无人值守；
    • 可与地温、气象、水文数据联动分析；
    • 提供长期冻土变化趋势，为工程设计与维护提供科学依据。
    十三、应用领域
    • 高寒地区公路与铁路路基工程；
    • 输油、输气及供热管道冻土段；
    • 隧道及桥梁过冻土层基础；
    • 地质灾害隐患区冻融过程监测；
    • 寒区建筑地基热稳定性分析。
    十四、效益分析
    • 安全效益：防止因冻胀、融沉引起的结构破坏；
    • 经济效益：延长工程寿命、减少维护成本；
    • 科研效益：提供冻土动力学研究与气候变化数据；
    • 社会效益：提升寒区基础设施防灾能力。
    十五、国标规范
    • GB/T 50123-2019 《土工试验方法标准》
    • GB/T 13441.1-2007 《机械振动与冲击 测量与评价》
    • GB/T 50796-2012 《冻土地区工程勘察规范》
    • SL 431-2008 《滑坡监测技术规范》
    • QX/T 1054-2021 《冻土温度观测规范》
    • GB/T 28827.2-2012 《设备状态监测与诊断通则》
    十六、参考文献
    1. 《冻土工程学（第二版）》
    2. 《寒区地下热稳定性监测技术研究》
    3. 《基于温度链的冻融界面动态监测方法》
    4. 《物联网在寒区地质灾害监测中的应用》
    十七、案例分享
    在某高寒输油管道项目中，沿典型冻土段布设温度传感链5条，L₀链位于管顶，L₁～L₄链依次距管道0.5～5m，埋深20m。系统以10分钟间隔采样，数据4G实时上传。
    冬季冻结期间，地表至3.5m温度维持在-1.8℃以下，夏季融化深度达2.7m，冻结界面年变化幅度约0.8m。
    经长期监测分析，项目成功识别管道热扰动区并优化保温层厚度，使局部温度升高幅度降低30%。该系统实现了冻土热状态的动态掌握与工程热稳定性科学控制。
