S-QXZH环境气象站介绍方案

时间：2025-11-26 未知

一、产品概述
S-QXZH环境气象站是一套集成空气气象因子监测、数据采集处理、无线通信传输与供电管理于一体的智能环境监测设备。系统采用高精度环境数据采集仪、工业级数据采集传输终端以及户外太阳能供电套装，可实现对温度、湿度、风速、风向、气压、雨量等核心气象要素的连续自动监测，并通过4G/5G等通信方式将实时数据上传至云平台。
设备设计满足全年户外应用，包括极端温差、高湿、强风及雨雪等环境，广泛应用于农业气象、城市环境、交通气象、科研监测、山地气候观测等领域。

二、系统组成
1. 环境数据采集仪（传感器模块）
用于实时监测核心环境气象要素，并以RS485/MODBUS方式输出数据。
主要特性

工业级高防护外壳，IP65 防雨、防尘
RS485 标准输出，支持MODBUS协议
高稳定性、响应快、适应性强
宽电源输入，支持 DC12–24V 供电
集成温度、湿度、风速、风向、气压、雨量多项参数

2. 数据采集传输终端（主机）
用于采集传感器数据、显示数据、协议转换、数据存储及远程网络通信。
主要特性

ARM 32 位 CPU，最高主频 108MHz
4M FLASH 存储，支持断点保存与掉电保护
支持 MODBUS、JSON、XPH 等协议自选
支持4G/5G、WIFI、以太网、LoRa、NB-IOT 等多种通信方式
LCD 屏显示数据、时间、状态等信息
支持继电器扩展、LED屏接入、GPS定位功能
支持U盘数据导出、本地按键参数配置
满足 GB 4793.1-2007 电气安全规范

3. 太阳能供电系统（户外独立供电）
提供稳定的户外供电能力，保障设备长时间无人值守运行。
主要特性

60W 多晶硅太阳能板
30AH 三元锂电储能系统
PWM 控制器，支持遥控参数编程
具备防过充、防过放保护
支持立杆抱箍、壁挂安装方式

三、设备功能特点

多要素气象自动监测
同时采集温度、湿度、风速、风向、气压、雨量等核心环境数据。
稳定可靠的通信能力
支持4G、5G、以太网、LoRa、NB-IOT等方式，适应不同网络环境。
全中文液晶界面显示
主机可实时查看数据、记录历史数据、设置参数。
工业级耐候性能
采用高防护材质与结构，可长期在户外运行。
远程平台对接
支持云平台数据展示、曲线分析、异常预警、数据导出。
丰富的扩展能力
可接风速风向仪、雨量传感器、光照度传感器、LED显示屏等多种设备。

四、技术参数
（一）环境数据采集仪参数

项目	技术指标
供电电压	DC12–24V
输出	RS485（MODBUS协议）
平均功耗	0.35W
防护等级	IP65
工作温度	-20～50℃
工作湿度	0～95%RH
材料	ABS
标配线长	2.5m

监测参数

参数	范围	精度
温度	-40～80℃	±0.5℃
湿度	0～100%RH	±3%RH
风速	0～40m/s	±0.5+2%FS
风向	0～359°	±3°
气压	10～1100hPa	±0.5hPa
雨量	0～8mm/min	±10%

（二）数据采集传输终端参数

项目	技术指标
CPU	ARM 32位，最高108MHz
存储	4M Flash
显示屏	LCD液晶屏，支持中英文切换
接口	RS232 / RS485
支持协议	XPH / MODBUS / JSON
供电电压	DC12V
整机功耗	≤2W
数据保护	纽扣电池断电保护
扩展能力	GPS、继电器、LED屏、U盘存储等
安全标准	满足 GB 4793.1-2007

（三）太阳能供电系统参数

项目	技术指标
太阳能板	60W 多晶硅
转换效率	20%
储能电池	30AH 三元聚合物锂电池
控制类型	PWM 10A
输出电压	DC12V
最大输出	12V/3A
安装方式	抱箍/立杆/壁挂

五、应用领域

农业气象监测
城市智慧环境系统
道路、隧道、机场气象监测
水利水文气象监测
林区生态监测
建筑工地扬尘与微气象监测

六、安装方式

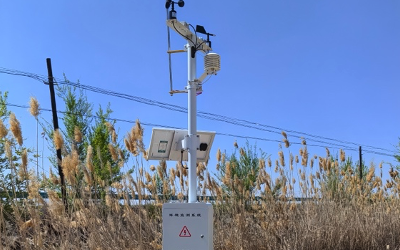

立杆安装（标准）
传感器与采集终端可固定于专用立杆上，适用于户外环境。
壁挂安装（可选）
传感器与主机可安装于墙体或机柜侧面。
太阳能板固定方式
配置抱箍支架，可调整太阳角度以提高发电效率。

七、使用场景示例

农田小气候监测点
城市小型环境观测站
山谷风场与降雨监测站
科研院校实验监测点
林区火险气象观测

八、系统优势分析

高稳定性：核心部件均采用工业级设计。
高精准度：传感器精度符合标准气象监测要求。
高扩展性：可接入多个RS485传感器。
低功耗运行：太阳能供电方案支持长期独立运行。
易维护：模块化结构便于替换与升级。
