一、项目背景与建设意义

古树名木是具有历史、生态与文化价值的重要自然遗产。受地基沉降、土壤松动、地下水位变化、风荷载、暴雨冲刷、周边施工振动等因素影响，古树可能发生缓慢倾斜或突发性偏移。

传统人工巡检方式存在如下问题：

无法量化微小倾角变化
无法捕捉风雨过程中的瞬态变化
缺乏历史趋势数据
无法提前预警倒伏风险

因此需建设基于高精度MEMS倾角传感器的长期在线监测系统，实现毫米级姿态变化识别与远程预警。

二、监测目标

实时监测古树主干倾角变化（X/Y双轴）
识别慢性倾斜趋势（地基沉降、根系退化）
捕捉突发性倾斜事件（暴风、施工振动）
建立长期姿态变化数据库
实现远程预警与风险评估

三、监测原理

1. MEMS倾角测量原理

采用高精度MEMS加速度计测量重力分量，通过三角函数计算倾斜角度：

θ = arctan (Ax / Az)

其中：
Ax为水平分量
Az为垂直分量

通过双轴测量可计算二维空间姿态变化。

2. 微倾变化识别

当古树发生微小倾斜时：

重力矢量分布发生变化
传感器输出发生线性变化

系统通过连续采样与滤波算法剔除噪声，识别长期趋势变化。

四、系统架构

1. 感知层

双轴或三轴高精度倾角传感器
温度补偿模块

2. 采集层

RS485总线接入
4G主动上报采集主机

3. 传输层

4G Cat-1通信
数据定时上传云平台

4. 平台层

手机小程序实时查看
电脑网页端趋势分析
报警推送系统

五、系统组成

高精度倾角传感器（IP68）
4G主动上报采集主机
太阳能供电系统
防水防雷控制箱
安装固定支架

六、核心技术参数

倾角传感器

量程：±15° / ±30°
分辨率：0.001°
精度：±0.01°
长期稳定性：≤0.01°/年
输出接口：RS485
工作温度：-40℃～85℃
防护等级：IP68

采集主机

通信方式：4G主动上报
支持协议：Modbus RTU
供电：DC12V
支持太阳能供电

七、安装方式

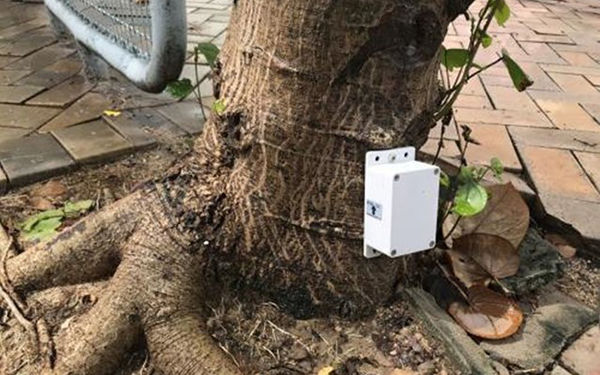

传感器固定于古树主干基部坚固位置
安装时确保零位标定
采用不破坏树皮的固定结构
传感器外壳防水密封
配置避雷与接地系统

八、数据采集与分析

1. 数据采样策略

常规采样周期：5–10分钟
强风天气可提高采样频率

2. 数据分析功能

实时倾角显示
历史趋势曲线
日变化分析
季节性变化分析
变化速率分析
位移换算（高度 × tanθ）

例如：
若古树高度为15m，倾角变化0.05°

顶部水平位移约为：

15 × tan(0.05°) ≈ 13mm

九、预警机制

系统支持多级报警：

一级预警：倾角变化 > 0.05°
二级预警：倾角变化 > 0.1°
三级预警：倾角变化 > 0.3°

同时支持：

倾角变化速率异常报警
瞬时大幅波动报警
设备离线报警
电压异常报警

报警方式：

手机小程序推送
短信通知
平台弹窗提示

十、系统优势

实现连续在线监测
可识别微小倾斜趋势
避免人工主观判断误差
支持远程运维
支持长期数据存档
实现风险提前预警

十一、应用场景

古树名木保护
景区重点树木监测
寺庙古树保护
公园历史树木管理
文物保护单位绿化监测
施工周边古树保护

十二、经济效益与社会效益

避免古树倒伏损失
降低人工巡检成本
提升管理科技化水平
提高文保单位管理能力
增强景区安全保障能力

十三、相关规范参考

《古树名木保护条例》
《GB 50007 建筑地基基础设计规范》
《GB/T 17626 电磁兼容试验标准》
《SL 651 水利工程安全监测技术规范》

十四、扩展升级方向

可增加：

土壤水分监测（判断根系稳定性）
风速传感器（分析风荷载影响）
振动传感器（施工影响监测）
视频AI联动监测
多树组网集中管理
