一、方案介绍

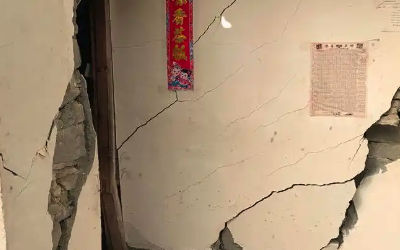

建筑裂缝是结构安全隐患的重要外在表现形式，常见于老旧建筑、基坑施工周边建筑、地铁沿线建筑、桥梁墩台、地下管廊及地基不均匀沉降区域。裂缝若持续扩展，可能导致结构承载力下降，严重时引发局部坍塌或整体失稳。

传统人工裂缝观测采用裂缝标尺或定期巡查方式，监测频率低，无法识别突发性变化趋势，也难以对裂缝扩展速率进行定量分析。

本方案采用高精度裂缝位移传感器，结合倾角传感器与振动传感器构建多参数联动监测体系。所有传感器通过RS485总线接入4G主动上报采集主机，实现数据实时上传，支持手机小程序与电脑网页端远程查看，实现裂缝发展趋势的长期在线监测与分级预警。

二、监测目标

三、需求分析

1. 裂缝产生原因

2. 管理痛点

3. 技术需求

四、监测方法

1. 裂缝位移监测

在裂缝两侧安装高精度裂缝位移计，实时监测裂缝开合变化。

2. 倾角联动监测

在关键结构部位安装倾角传感器，分析裂缝是否由整体倾斜引起。

3. 振动监测

在施工或交通影响区域布设振动传感器，判断裂缝变化与振动扰动关联。

4. 温度补偿监测

布设温度传感器，用于消除温度变化引起的结构热胀冷缩影响。

五、应用原理

裂缝位移计通过高精度位移测量原理，实时记录裂缝两侧相对位移变化。

当结构发生沉降、变形或受外力扰动时，裂缝宽度产生微小变化。系统通过连续监测裂缝变化趋势，识别：

通过多参数数据对比分析判断裂缝发展原因。

六、功能特点

七、硬件清单

八、硬件参数

裂缝位移传感器

测量范围：0–50mm
分辨率：0.01mm
精度：±0.05mm
输出方式：RS485
通信协议：Modbus RTU
工作温度：-40℃～80℃
防护等级：IP67

倾角传感器

测量范围：±30°
分辨率：0.001°
精度：±0.01°
输出方式：RS485
防护等级：IP67

振动传感器

测量范围：±2g
频率响应：0–500Hz
精度：±1%
输出方式：RS485

4G采集主机

通信方式：4G Cat-1
支持接口：RS485
上传方式：主动定时上报
支持设备数量：32路
供电方式：DC12V
防护等级：IP65

九、方案实现

十、数据分析

平台支持：

重点识别：

十一、预警决策机制

一级预警：轻微持续变化
二级预警：扩展速率异常
三级预警：达到安全阈值

报警方式：

十二、方案优点

提高安全管理水平
实现微小裂缝量化监测
减少人工巡检成本
支持施工影响评估
为加固决策提供依据
提升建筑安全保障能力

十三、应用领域

老旧建筑
文物保护建筑
地铁沿线建筑
基坑周边建筑
桥梁结构
地下管廊
工业厂房

十四、效益分析

提前识别结构风险
避免突发事故
降低加固维修成本
提高监管效率
实现数字化安全管理

十五、国标规范

GB 50068 建筑结构可靠度设计统一标准
GB 50009 建筑结构荷载规范
GB 50011 建筑抗震设计规范
JGJ 125 危险房屋鉴定标准
SL 651 水利工程安全监测技术规范

十六、参考文献

《建筑结构健康监测技术》
《工程结构裂缝监测方法研究》
《建筑物沉降与变形监测技术》

十七、案例分享

某地铁基坑施工周边老旧建筑部署裂缝在线监测系统：

安装24个监测点
实时监测施工期间裂缝变化
发现2处裂缝扩展速率异常
及时调整施工方案
避免结构风险扩大
