一、方案介绍

土壤氮、磷、钾（N、P、K）在线监测系统围绕土壤养分动态变化过程，采用离子选择电极技术、电化学分析技术及光谱分析技术，对土壤中关键营养元素含量进行连续或周期性原位监测。系统通过将养分传感单元布设于耕作层或根系活跃层，实现对氮、磷、钾浓度变化的实时采集，并通过数据采集终端进行信号调理与传输。

氮、磷、钾作为植物生长所需的三大宏量元素，在土壤中以不同形态存在并参与复杂的生物地球化学循环。氮素主要以硝态氮和铵态氮形式存在，磷以磷酸盐形态存在，钾以可交换态钾存在。不同养分在土壤中的迁移性、吸附性及有效性存在差异，其变化过程与水分、温度及微生物活动密切相关。

系统通过多参数传感技术与数据模型相结合，对养分变化过程进行连续观测，能够反映施肥后养分释放、迁移及消耗过程，为精准施肥与土壤改良提供数据依据。

二、监测目标

对土壤中氮、磷、钾含量进行在线监测，获取养分在时间与空间上的变化规律，分析施肥效果与养分利用效率，实现科学施肥与养分管理。

三、需求分析

土壤养分具有显著动态变化特征：

施肥后养分快速释放
降雨或灌溉导致养分淋洗
作物吸收导致养分下降
土壤微生物作用引起养分转化

传统实验室检测存在以下局限：

采样频率低
检测周期长
空间代表性不足
无法反映实时变化

因此需要建立在线监测系统，实现：

养分动态连续监测
多点分布式布设
实时数据获取
长期稳定运行
与水分、温度等参数联动分析

四、监测要素

硝态氮（NO₃⁻）
铵态氮（NH₄⁺）
有效磷（PO₄³⁻）
速效钾（K⁺）
土壤温度（辅助参数）
土壤水分（辅助参数）

五、监测方法

根据不同养分特性，系统采用多种测量方法组合：

氮
采用离子选择电极或紫外吸收法

磷
采用光学比色法或离子电极法

钾
采用离子选择电极法

传感器埋设于土壤中，通过电化学或光学信号转换为浓度数据，经数据采集终端处理后上传至平台。

六、应用原理

1 离子选择电极测量原理

离子选择电极通过选择性膜对特定离子产生响应，电极电位与离子活度之间满足能斯特方程：

E = E₀ + (RT / nF) ln(a)

其中：

E 为电极电位
E₀ 为标准电位
R 为气体常数
T 为绝对温度
n 为离子电荷数
F 为法拉第常数
a 为离子活度

通过测量电位变化计算离子浓度。

2 光学比色测量原理（磷）

磷酸盐与显色试剂反应生成有色络合物，通过测量吸光度变化确定浓度：

A = ε × b × c

其中：

A 为吸光度
ε 为摩尔吸光系数
b 为光程
c 为浓度

3 数据融合与补偿机制

由于土壤环境复杂，养分测量受温度、水分及离子强度影响，系统通过引入温度补偿、水分校正及多参数融合算法，提高测量准确性。

七、系统组成

土壤养分传感器（N、P、K）
辅助传感器（温度、水分）
数据采集终端
无线通信模块
供电系统（太阳能）
远程监测平台

系统支持多节点分布式部署。

八、功能特点

多养分参数同步监测
实时数据采集与传输
养分动态变化分析
温度与水分补偿
远程监控与管理
异常报警与趋势分析
支持多点组网

九、硬件清单

氮磷钾传感器
土壤温湿度传感器
数据采集终端
通信模块（4G/NB-IoT/LoRa）
太阳能供电系统
安装辅材

十、硬件参数

氮（NO₃⁻ / NH₄⁺）

量程
0～2000 mg/kg

精度
±5%

分辨率
1 mg/kg

磷（PO₄³⁻）

量程
0～500 mg/kg

精度
±5%

分辨率
0.5 mg/kg

钾（K⁺）

量程
0～2000 mg/kg

精度
±5%

分辨率
1 mg/kg

辅助参数

温度
-40℃～80℃，精度±0.5℃

水分
0～100%，精度±2%

通信与供电

通信方式
4G / NB-IoT / LoRa

供电方式
太阳能 + 电池

续航能力
≥7天阴雨运行

十一、方案实现

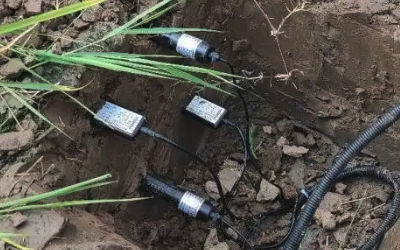

在监测区域按作物类型与土壤类型布设传感器，埋设深度通常为根系活跃层（10～30 cm）。各监测点通过数据采集终端汇集数据，并通过无线网络上传至平台。

系统运行过程中，传感器按设定周期采集数据，并进行温度与水分补偿处理，输出养分浓度值。平台对数据进行存储与管理，并支持远程参数配置。

十二、数据分析

系统对养分数据进行多维分析：

养分变化趋势分析
施肥效果评估
养分利用率分析
养分流失与淋洗分析
多参数耦合分析（温度、水分、养分）

通过数据模型优化施肥策略。

十三、预警决策

系统设定养分阈值：

氮素不足或过量
磷素缺乏
钾素不足

预警机制包括：

养分不足预警
养分过量预警
养分失衡预警

支持趋势性预警与模型预测预警。

十四、方案优点

实现养分动态监测
减少人工采样与检测
提高施肥精准度
提升养分利用效率
支持智能农业决策

十五、应用领域

精准农业
设施农业
果园种植
土壤改良工程
农业科研
生态修复

十六、效益分析

通过对土壤氮磷钾含量的实时监测，可实现按需施肥，减少肥料浪费，提高作物产量与品质，同时降低环境污染风险，推动农业可持续发展。

十七、参考文献

土壤养分循环研究
精准施肥技术
农业物联网应用
土壤化学分析方法

十八、案例分享

某设施农业项目部署土壤养分在线监测系统，对不同作物区进行氮磷钾动态监测。通过分析养分变化趋势，优化施肥方案，使肥料利用率提高约30%，同时降低施肥成本。
