    雪层剖面与各层厚度监测
    时间：2026-04-02 涉川
    方案介绍
    本方案基于 S‑SNOWT 积雪温度分层监测系统，结合雪深传感器与温度链分层探测技术，实现雪层剖面结构、各层厚度、温度分层的全天候、无人值守、在线远程监测。系统通过垂直多点温度感知，识别积雪冻结层、融化层、密实层、松散层等界面变化，自动计算各层厚度与总雪深，数据经 4G 上传至云平台，形成可视化剖面曲线与厚度报表，为雪崩预警、雪情管理、灾害防治、科研观测提供精准数据支撑。
    监测目标
    1. 实时获取雪层垂直剖面温度分布，识别层位界面。
    2. 自动计算并监测总雪深及各分层厚度。
    3. 长期连续监测雪层生长、压实、融化、分层演变过程。
    4. 提供雪层稳定性判别依据，支持灾害预警与决策。
    5. 实现数据云端存储、曲线展示、报表导出、异常告警。
    6. 可扩展气象要素，形成积雪综合监测体系。
    需求分析
    1. 传统人工测雪效率低、频次低、无法获取内部分层。
    2. 雪层厚度与温度梯度是雪崩、融雪径流关键参数，需连续在线监测。
    3. 野外高寒、大风、暴雪环境要求设备低功耗、高防护、耐低温。
    4. 监测点位分散、无人值守，需太阳能 + 4G 无线远程传输。
    5. 需自动识别分层界面，减少人工判读，提升智能化水平。
    6. 满足气象、交通、林业、滑雪场、科研机构标准化观测需求。
    监测方法
    1. 剖面温度监测：采用 2.5m/5m 温度链，按 0.5m/1m 间隔布设多点测温，获取垂直温度场。
    2. 雪深监测：雷达 / 超声雪深传感器实时测量总积雪深度。
    3. 分层识别：通过温度梯度突变、斜率变化判定冻结层、融化层、界面位置。
    4. 厚度计算：平台算法自动反演各层厚度、层位高度、层间温差。
    5. 数据采集：定时采集（1‑60 分钟可设）、阈值触发、事件记录。
    6. 远程管理：4G 上传云平台，支持手机 / 电脑实时查看、历史分析、报警推送。
    应用原理
    1. 温度链测温原理：采用高精度 NTC 热敏电阻，多点同步采集雪层不同深度温度，形成温度剖面。
    2. 雪层分层原理：雪层相变界面（冰‑雪‑水）会出现温度梯度突变，系统通过算法识别层位。
    3. 厚度反演原理：以雪深为总厚度，结合温度分层点位，计算各层垂直厚度。
    4. 通信与供电原理：DC12V 太阳能供电，4G 无线传输，低功耗运行，实现长期野外值守。
    功能特点
    1. 多层剖面同步监测：6 点温度链，0‑2.5m/0‑5m 可扩展，分层清晰。
    2. 自动分层识别：自动判定松散层、密实层、冻结层、融化层界面。
    3. 各层厚度自动计算：实时显示总雪深与各分层厚度、占比。
    4. 高精度高稳定：温度精度 ±0.5℃，分辨率 0.01℃，雪深精度 ±1cm。
    5. 耐高寒高防护：IP67 防护，‑40℃~+80℃稳定工作。
    6. 低功耗长续航：整机功耗≤0.5W，太阳能 + 电池适配无电区。
    7. 云端智能平台：实时曲线、剖面热力图、厚度报表、历史趋势、阈值报警。
    8. 易安装免维护：插接式结构，插入式安装，野外快速部署。
    硬件清单

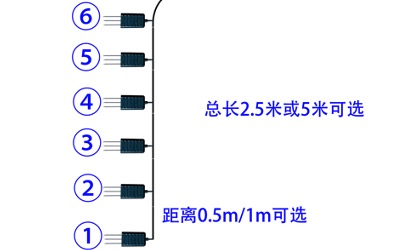

    1. S‑SNOWT 积雪温度链（6 点，2.5m/5m 可选）
    2. 雪深监测传感器（雷达 / 超声式）
    3. 4G 数据采集传输终端
    4. 太阳能供电套装（12V 光伏板 + 蓄电池）
    5. 安装固定支架、抱箍、防水接线盒
    6. 云平台账号（数据查看、存储、导出、报警）
    硬件参数（量程、精度）
    1. 积雪温度链
    • 测温范围：‑20℃~+80℃
    • 精度：±0.5℃
    • 分辨率：0.01℃
    • 测点：6 点，间距 0.5m/1m 可选
    • 长度：2.5m（可扩展 5m）
    • 输出：RS485/MODBUS‑RTU
    • 防护：IP67
    1. 雪深传感器
    • 量程：0‑10m（可选 0‑5m）
    • 精度：±1cm
    • 分辨率：1mm
    • 输出：RS485/4G
    1. 数据采集终端
    • 通信：4G 全网通
    • 供电：DC12V
    • 功耗：≤0.5W
    • 工作温度：‑40℃~+80℃
    方案实现
    1. 点位选址：选择雪层均匀、代表性强区域，避开风口、崩塌区。
    2. 设备安装：温度链垂直插入积雪，雪深传感器水平固定上方，采集盒固定于支架。
    3. 供电接线：太阳能板 + 12V 电池供电，确保低温续航。
    4. 参数配置：设置采集间隔、平台地址、温度与厚度报警阈值。
    5. 系统调试：上电自检、联网校准、层位标定、厚度算法验证。
    6. 正式运行：自动采集、自动分层、自动算厚、远程监控、故障自诊断。
    数据分析
    1. 剖面温度分析：生成各深度温度时序曲线、剖面热力图。
    2. 层位变化分析：监测分层界面移动、融化深度、冻结深度。
    3. 厚度统计分析：日 / 周 / 月各层厚度变化、累计增长 / 消融量。
    4. 温差梯度分析：层间温差、温度变化速率，判断雪层稳定性。
    5. 数据报表：自动生成积雪厚度报表、温度分层报告，支持 Excel/PDF 导出。
    预警决策
    1. 厚度预警：雪深超阈值、分层厚度异常突变报警。
    2. 温度预警：层间温差过大、融化层快速增厚预警（雪崩高风险）。
    3. 设备预警：低电压、离线、传感器故障报警。
    4. 预警方式：平台弹窗、短信、小程序推送。
    5. 决策支持：提供雪崩风险等级、滑雪场造雪 / 压雪建议、道路除雪预警。
    方案优点
    1. 真正剖面监测：不只测雪深，更能测内部分层与厚度。
    2. 无人全自动：免人工巡检，降低野外作业风险与成本。
    3. 高寒耐用：‑40℃可用，IP67 防水防冰防尘，适应极端环境。
    4. 算法智能：自动判层、自动算厚，减少人工干预。
    5. 扩展兼容：可接入气温、湿度、风速、风向、降雪等形成综合站。
    6. 部署快捷：1 人 30 分钟完成安装，即插即用。
    应用领域
    1. 雪崩监测与灾害预警
    2. 滑雪场雪质管理、人工造雪控制
    3. 公路 / 铁路沿线积雪冻融监测
    4. 高寒林区积雪生态观测
    5. 冰川、冻土区积雪能量平衡研究
    6. 气象站、水文站积雪标准化观测
    7. 高原冻土区冻胀融沉监测
    效益分析
    1. 安全效益：提前识别雪崩、融雪洪水风险，减少人员财产损失。
    2. 管理效益：滑雪场精准控雪，节约水电与人工，提升运营效率。
    3. 科研效益：获取长期连续积雪剖面数据，支撑论文与课题研究。
    4. 运维效益：无人值守、低功耗、高可靠，大幅降低维护成本。
    5. 社会效益：提升交通、林业、气象防灾减灾智能化水平。
    国标规范
    1. GB/T 20484‑2017《地面气象观测规范》
    2. GB/T 42061‑2022《雪崩监测与预警技术要求》
    3. QX/T 61‑2007《气象传感器技术要求》
    4. GB/T 2423.1‑2008《低温环境试验方法》
    5. GB/T 18204.5‑2013《公共气象观测仪器检测规范》
    参考文献
    1. 中国气象局寒区气候中心，《积雪过程与雪崩预警观测技术研究》
    2. 中国科学院寒区旱区环境与工程研究所，《积雪温度分层与能量平衡分析》
    3. 国家气象观测规范《积雪温度观测方法》
    4. 王泽民，《积雪物理特征与气候响应研究》，气象出版社
    案例分享
    案例 1：西北某山区雪崩预警站
    部署 5m 长度温度链 + 雪深传感器，实现 0‑5m 雪层剖面监测。系统成功捕捉冬季多次强降温与春季融雪过程，自动识别出20‑40cm 融化夹层，平台提前发出雪崩预警，为封闭管控、人员撤离提供关键数据，避免灾害事故。
    案例 2：东北某大型滑雪场
    采用 2.5m 温度链，实时监测造雪区分层厚度与温度。平台根据分层数据自动建议最佳压雪时间与造雪水量，雪质合格率提升 35%，造雪能耗降低 20%，实现雪场智慧化运营。
    案例 3：青藏高原公路积雪监测站
    在高海拔无人区部署太阳能 + 4G 全套设备，‑35℃稳定运行。系统长期监测路面积雪厚度与冻层变化，为交通部门除冰融雪、交通管制提供实时数据，保障冬季道路通行安全。
