一、项目背景



起重设备（塔式起重机、汽车起重机、履带起重机、门式 / 桥式起重机、港口门座起重机等）是建筑施工、工矿仓储、风电安装、港口物流等领域的核心特种设备，其结构稳定性直接决定作业安全。设备整体倾斜、结构件形变失稳是引发起重倾覆、折臂、重物坠落等重特大安全事故的核心诱因，占起重机械事故总量的 60% 以上。



传统起重设备倾斜管控依赖人工目测、水平尺复测、机械式限位开关，存在精度低、滞后性强、无法实时捕捉动态作业中的倾角突变、受高空 / 野外作业环境限制大等弊端，无法满足《特种设备安全法》对起重设备全流程安全管控的刚性要求。本方案基于欣仰邦 S-CGYQ 无线倾斜传感器，搭建一套无线化、低功耗、高抗冲击、实时智能的起重设备倾斜监测系统，实现对起重设备关键结构件倾斜状态的 24 小时不间断监测、动态分析与分级预警，从根源上防范倾覆事故，落实特种设备安全主体责任。

二、方案设计依据





三、监测核心目标





四、系统总体架构设计



本方案采用四层分布式架构，端到端实现起重设备倾斜数据采集、传输、分析、预警、管理全流程闭环，适配起重设备移动作业、高频启停、强震动的工况特性。



（一）感知层



作为系统核心数据采集单元，采用欣仰邦 S-CGYQ 系列无线倾斜传感器，刚性固定在起重设备关键监测点位，内置 MMES-3D 测斜单元与专利滤波融合算法，实时采集 X/Y/Z 三轴倾角、三轴加速度、设备温度、电池电量等核心数据，可有效过滤起重作业中的高频震动干扰，保障测量精度与稳定性。设备支持定时唤醒 + 运动唤醒双模式，常规作业定时上报，突发异常时立即触发高频应急上报。



（二）传输层



依托运营商 4G 蜂窝网络实现无线数据传输，无需布设通信线缆，完美适配塔式起重机高空作业、汽车吊 / 履带吊移动转场的场景特性。传感器默认采用 TCP 协议传输，支持 JSON/MQTT 标准数据格式，可直接对接项目私有服务器、智慧工地平台、特种设备监管平台，数据全程加密传输，保障传输稳定性与数据安全性。



（三）平台层



部署专用监测服务器后台，完成监测数据的实时接收、解析、滤波、存储与智能分析。平台内置倾角阈值判断、形变趋势分析、震动冲击识别、设备生命周期管理等核心功能，自动识别异常数据并触发分级预警逻辑；同时支持对前端传感器的远程全参数配置，包括休眠时间、上报频次、报警阈值、零点校准等，无需现场拆机操作。



（四）应用层



面向多角色管理需求，提供 PC 端可视化监测平台、司机室本地预警终端、移动端 APP / 小程序三大入口。核心功能包括：实时数据可视化展示、历史数据与形变趋势查询、设备在线状态管理、分级预警推送、数据报表导出、远程参数配置等。预警信息可通过平台弹窗、现场声光报警、短信、电话、APP 推送等多渠道同步至起重机司机、现场安全员、项目负责人、安全管理部门，保障应急响应效率。



五、核心监测设备选型



本方案核心设备选用欣仰邦 S-CGYQ 系列无线倾斜传感器，专为强震动、露天、无外接供电的工业监测场景设计，与起重设备工况高度适配，核心选型与适配优势如下：



（一）型号选型规则





全系列型号除测量范围外，核心性能参数完全一致，可根据起重设备类型与监测点位灵活搭配。



（二）核心适配优势与关键参数





六、监测点位布设方案



点位布设遵循核心风险全覆盖、关键结构无盲区、刚性同步形变的原则，针对不同类型起重设备的倾覆风险点，差异化布设监测点位，具体如下：



（一）塔式起重机（塔吊）布设方案



塔吊倾覆核心诱因是基础沉降、塔身垂直度超标、回转平台失稳、吊臂侧向弯折，共设置 4 类核心监测点位：





（二）汽车起重机 / 履带起重机布设方案



流动式起重机倾覆核心诱因是支腿沉降、整车水平倾斜超标、吊臂失稳，共设置 3 类核心监测点位：

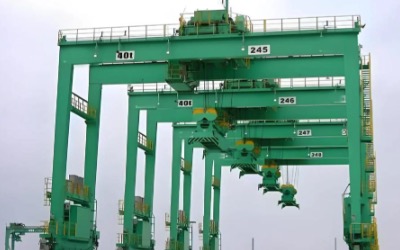

（三）门式 / 桥式起重机（龙门吊 / 天车）布设方案



门式起重机倾覆核心诱因是支腿倾斜超标、两侧支腿高差、主梁下挠、大车运行跑偏啃轨，共设置 3 类核心监测点位：





七、设备安装与调试规范



（一）安装核心要求





（二）安装调试流程





八、数据采集与上报机制



结合起重设备作业特性，设置三级数据上报模式，兼顾低功耗续航与动态监测响应速度，支持平台远程全参数配置调整。



（一）休眠待机模式



设备处于停工状态时，启用低功耗休眠模式，默认 4 小时上报 1 次设备状态、电池电量、静态倾角数据，待机功耗仅 24μA，最大化延长电池续航，同时保障设备停工期间的基础沉降、异常倾斜监测。



（二）常规作业模式



设备检测到作业震动，通过运动唤醒自动切换至常规作业模式，默认 1 分钟上报 1 次全量监测数据（三轴倾角、三轴加速度、温度、电量等），可根据作业安全要求，远程调整为 10 秒 - 5 分钟 / 次的上报频次，全面覆盖正常吊装作业的动态监测需求。



（三）应急高频模式



当出现以下任一情况时，设备立即触发应急高频上报模式，上报频次自动加密至 1 秒 / 次，实时跟踪结构件形变与冲击状态：





（四）远程配置能力



平台可通过标准 JSON 指令，远程对传感器进行全参数配置，核心可配置项包括：





九、分级预警体系设计



结合《起重机械安全规程》与设备安全允许偏差，建立四级分级预警体系，明确各级预警的触发条件、预警方式与处置流程，实现风险闭环管控。



核心基准：塔式起重机塔身垂直度允许偏差≤4/1000（独立高度）、≤2/1000（附着状态）；流动式起重机整车水平倾斜允许偏差≤1.5°；龙门吊支腿垂直度允许偏差≤1/1000。





同时设置设备状态辅助预警：电池电量≤2 级时触发低电量预警，设备离线超过 2 个上报周期触发离线预警，传感器数据异常触发故障预警，保障监测系统全时段可靠运行。



十、设备运维管理规范



（一）日常远程运维





（二）定期现场运维





（三）故障应急处置





十一、应急预案



（一）倾覆风险突发事件处置





（二）监测系统故障应急处置





十二、方案价值分析



（一）安全价值



通过 24 小时实时动态监测与智能分级预警，彻底解决传统管控模式的滞后性与盲区问题，提前识别起重设备倾斜、失稳隐患，从根源上杜绝倾覆、折臂等重特大安全事故，保障作业人员生命财产安全，全面落实特种设备安全主体责任。



（二）合规价值



监测数据全周期加密存储、可追溯，完全符合《特种设备安全法》对起重设备安全技术档案、全流程管控的要求，可直接对接特种设备监管平台、智慧工地平台，满足日常安全检查、年度检验、事故溯源的合规需求。



（三）经济价值





（四）管理价值



实现起重设备安全管理的数字化、智能化转型，全流程作业数据可查、可控、可追溯，多角色分级管理，大幅提升安全管理效率与精细化水平，可拓展接入塔机安全监控系统、智慧工地管理平台，实现施工现场一体化安全管控。
