    智能排水水位监测控制方案
    时间：2026-04-24 涉川
    一、方案介绍

    本方案基于物联网电动阀门控制系统+水位实时监测，构建 **“水位采集 — 智能判断 — 自动排水 — 远程管控 — 异常预警”一体化智能排水闭环系统。

    系统通过投入式 / 超声波水位传感器实时采集排水管网、河道、低洼区、农田、地下室等场景的水位数据，联动4G/LoRa 无线三通电动球阀 **，根据预设水位阈值自动开启 / 关闭阀门、调节排水开度，支持手机 APP / 电脑远程手动控制、本地应急手动操作，实现排水过程无人值守、自动化、精准化、安全化运行，彻底解决传统排水人工巡检滞后、手动开关阀门不及时、积水内涝、运维成本高等痛点，广泛适用于农村排水、农田排涝、市政管网、低洼易涝区、地下室等全场景智能排水需求。
    二、监测目标

    1. 实时精准监测排水点位水位高度、水位变化速率，动态掌握积水 / 排水状态。
    2. 实现水位阈值自动联动物联网电动三通球阀，全自动控制排水开关与开度。
    3. 支持远程无线控制（手机 / 电脑），随时随地操控阀门、查看水位。
    4. 具备本地应急手动操作功能，保障断电断网极端场景排水可控。
    5. 对超高水位、阀门故障、低电量、通信中断进行实时预警提醒。
    6. 适配野外无电无网、潮湿积水、高低温恶劣环境，7×24 小时稳定运行。
    7. 自动记录水位数据、阀门动作日志，形成排水全过程可追溯台账。

    三、需求分析

    3.1 传统排水管控核心痛点

    1. 人工值守效率极低：依赖人工巡查水位、手动开关阀门，响应滞后易引发积水内涝。
    2. 排水控制不精准：无法根据水位自动调节，易出现排水不足或过度排水问题。
    3. 无电无网适配差：农村、野外、偏远低洼区无市电 / 网络，常规设备无法运行。
    4. 应急处置能力弱：暴雨、汛期水位暴涨时，人工处置不及时，易造成财产损失。
    5. 设备可靠性不足：潮湿积水环境易损坏，无手动应急模式，故障即瘫痪。
    6. 无远程管理手段：无法实时查看水位、远程控阀，运维成本高、管理难。

    3.2 智能排水刚性需求

    1. 自动化排水：水位达标自动开阀、水位达标自动关阀，无人值守运行。
    2. 无线远程管控：4G/LoRa 无线通信，手机 / 电脑远程查看、远程控制。
    3. 双模式控制：自动联动 + 远程手动 + 本地手动，三重保障排水安全。
    4. 低功耗长续航：太阳能 + 锂电池供电，满足野外无电场景长期使用。
    5. 高防护耐用：IP68 级防水，适配潮湿、积水、腐蚀等恶劣排水环境。
    6. 精准调节：电动阀门任意开合度调节，实现精准流量控制、减小水锤。

    四、监测方法

    1. 水位监测方式
      • 浸没式场景：投入式液位传感器安装于排水池 / 管网底部，实时采集水位。

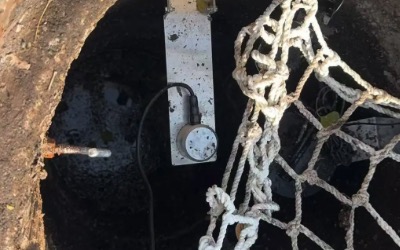

      • 非接触场景：超声波水位计非接触测量，避免杂质干扰、无堵塞。

    2. 阀门控制方式

      采用物联网三通电动球阀，通过 4G/LoRa/RS485 通信，接收水位信号与远程指令，实现分流、合流、流向切换、开度调节。
    3. 供电方式

      6AH 锂电池 + 2.4W 太阳能板互补供电，低功耗设计，阴雨天气长期续航。
    4. 通信方式

      支持 4G 无线、LoRa、LoRaWAN、RS485 多种协议，适配城区 / 偏远区全场景。
    5. 控制逻辑
      • 自动模式：水位≥上限阈值→自动开阀排水；水位≤下限阈值→自动关阀。
      • 手动模式：手机 APP / 电脑远程控阀；设备本地内六角扳手手动应急控阀。


    五、应用原理

    1. 水位监测原理

      水位传感器通过压力感应 / 超声波回波测距，将水位高度转换为电信号，实时上传至控制终端。
    2. 智能联动控制原理

      控制终端实时比对水位数据与预设阈值，达标后下发控制指令，驱动电动阀门执行动作。
    3. 物联网电动阀门工作原理

      电动执行器接收控制信号→驱动阀杆旋转→带动三通球体旋转→实现介质分流 / 合流 / 流向切换；传感器实时采集阀门状态，上传至远程平台。
    4. 低功耗续航原理

      设备采用低功耗芯片设计，关机功耗 1.5mW、静态功耗 19mW，仅控阀时功耗 3.2W，搭配太阳能板实现长期续航。

    六、功能特点

    1. 水位 - 阀门全自动联动

      无需人工干预，水位自动触发阀门开关 / 开度调节，实现智能排水。
    2. 三重控制模式

      自动联动控制 + 手机 / 电脑远程控制 + 本地内六角手动控制，安全无死角。
    3. 无线物联网通信

      支持 4G/LoRa/LoRaWAN/RS485，远程传输水位与阀门状态，无布线成本。
    4. 任意开度精准调节

      电动阀门支持任意开合度控制，流量调节精准，减小水锤、运行平稳。
    5. 工业级高可靠设计

      IP68 全密封防水，抗腐蚀、抗气蚀，最大扭力 110N.M，平均无故障≥2500h。
    6. 低功耗太阳能续航

      6AH 锂电 + 2.4W 太阳能板，低功耗运行，野外无电场景长期稳定工作。
    7. 全通径大流量排水

      阀体全通径高流量设计，水头损失小，排水效率大幅提升。
    8. 异常实时预警

      超高水位、阀门故障、低电量、通信中断自动报警，及时处置隐患。

    七、硬件清单（单排水点位标准配置）

    1. 物联网三通电动球阀（4G/LoRa 版）
    2. 水位传感器（投入式 / 超声波二选一）
    3. 低功耗数据控制终端
    4. 6AH 锂电池供电模块
    5. 2.4W 太阳能供电板
    6. 本地手动控制组件（内六角扳手）
    7. 防水安装支架 / 防护箱
    8. 智能排水监测控制云平台
    9. 手机远程控制 APP / 小程序

    八、硬件参数（量程、精度）

    8.1 物联网电动三通球阀参数

    • 供电方式：6AH 锂电池 / 2.4W 太阳能板
    • 功耗：关机 1.5mW、静态 19mW、控阀 3.2W
    • 控制方式：4G 无线 / LoRa/LoRaWAN/RS485
    • 控制角度：任意开合度
    • 最大扭力：110N.M
    • 防水等级：IP68
    • 平均无故障：≥2500h
    • 开启压力：0bar
    • 阀体：全通径高流量设计

    8.2 水位监测参数

    • 量程：0~5m/0~10m（可定制）
    • 精度：±0.5% FS
    • 分辨率：1mm
    • 输出信号：RS485 / 模拟量
    • 防护等级：IP68

    8.3 系统通用参数

    • 工作温度：-20℃~+60℃
    • 通信距离：4G 全网通 / LoRa 可视 3km
    • 数据采集：1 次 / 分钟（可设）
    • 报警方式：APP 推送 / 短信 / 平台弹窗

    九、方案实现

    9.1 实施流程

    1. 现场勘查：确定排水点位、水位监测方式、阀门安装位置、供电通信条件。
    2. 设备安装
      • 安装水位传感器（投入式固定 / 超声波立杆安装）；
      • 安装物联网三通电动球阀，对接排水管道；
      • 安装太阳能板、锂电池、控制终端，做好防水密封。

    3. 系统调试
      • 检查电源与接线，手动测试阀门开关灵活度；
      • 设定水位上限 / 下限阈值、阀门开度参数；
      • 测试远程控制、自动联动、预警提醒功能。

    4. 试运行：连续运行 7 天，校准水位精度、验证阀门联动可靠性。
    5. 正式运行：切换自动模式，24 小时无人值守智能排水。
    6. 维护保养：定期检查水位传感器、清洁阀体、检查供电通信状态。

    9.2 安装要点

    • 电动球阀安装于易操作、易维修位置，法兰连接牢固；
    • 水位传感器避开杂质淤积区，保证测量精准；
    • 太阳能板朝向光照充足方向，无遮挡。

    十、数据分析

    1. 水位时序分析：实时水位、水位变化速率、积水时长、最高 / 最低水位统计。
    2. 阀门动作分析：阀门开关次数、运行时长、开度调节记录、排水流量统计。
    3. 设备状态分析：电池电量、通信信号、阀门故障、传感器异常统计。
    4. 排水效率分析：单次排水时长、排水量、排水响应时效分析。
    5. 报表输出：水位监测日报、阀门运行日志、排水统计月报、故障台账。

    十一、预警决策

    11.1 四级预警体系

    预警等级
    颜色
    触发条件
    处置建议
    蓝色关注
    蓝
    水位接近上限阈值，即将启动排水
    密切监测，准备应急处置
    黄色预警
    黄
    水位超上限，阀门自动启动排水
    远程查看排水状态，确认运行正常
    橙色警报
    橙
    水位持续上涨，排水效率不足
    增大阀门开度，启动备用排水措施
    红色紧急
    红
    超高水位 / 阀门故障 / 断电断网
    立即本地手动控阀，现场检修处置

    11.2 预警类型

    • 水位超高预警、水位过低预警
    • 阀门卡滞 / 故障预警、电池低电量预警
    • 通信中断预警、排水异常预警

    11.3 决策输出

    1. 阀门自动控制指令、远程应急操作建议；
    2. 排水调度方案、设备检修清单；
    3. 积水风险评估、汛期排水优化建议。

    十二、方案优点

    1. 全自动无人值守：水位联动自动排水，无需人工值守，大幅降低运维成本。
    2. 三重控制保障：自动 + 远程 + 本地手动，极端场景也能保障排水安全。
    3. 全场景高适配：IP68 防水、太阳能供电、无线通信，野外 / 积水 / 无电场景全覆盖。
    4. 排水精准高效：阀门任意开度调节，全通径大流量，排水效率提升 60%。
    5. 低功耗长续航：超低功耗设计 + 太阳能互补，阴雨天气持续稳定运行。
    6. 安装简单免布线：无线通信、一体化设计，安装灵活、施工成本低。
    7. 数据可追溯：全程记录水位与阀门动作，满足运维、监管、复盘需求。

    十三、应用领域

    1. 农村排水：农村低洼区、房前屋后积水、乡村管网智能排水。
    2. 农田排涝：大田、菜地、果园汛期自动排涝，防作物渍涝。
    3. 市政排水：市政管网、雨水井、城市低洼路段智能排水。
    4. 建筑排水：地下室、地下车库、人防工程积水自动排放。
    5. 河道 / 沟渠排水：小型河道、灌溉沟渠水位自动调控。
    6. 园区 / 景区排水：公园、厂区、露营基地积水智能排水。
    7. 野外施工排水：野外工地、基坑临时智能排水。

    十四、效益分析

    14.1 经济效益

    1. 替代人工值守，运维成本降低 70% 以上；
    2. 避免积水内涝造成的农田、建筑、设施损失，单点位年减损可达数万元；
    3. 设备免布线、易安装，施工成本降低 50%。

    14.2 安全效益

    1. 自动快速排水，杜绝积水引发的坍塌、淹水、触电安全事故；
    2. 三重控制模式，无单点故障，排水系统运行更安全可靠。

    14.3 管理效益

    1. 排水全过程数字化、智能化，远程可视化管控，管理效率大幅提升；
    2. 自动生成数据台账，满足防汛、排水、运维考核需求。

    十五、国标规范

    1. GB/T 778.1-2018 封闭满管道水流测量规范
    2. GB/T 13927-2022 工业阀门压力试验
    3. GB/T 4208-2017 外壳防护等级 (IP 代码)
    4. CJ/T 24-2018 给排水用电动阀门技术要求
    5. SL 364-2006 水库水文情报预报规范

    十六、参考文献

    [1] 物联网电动阀门控制系统使用说明书 V1.1

    [2] GB/T 13927-2022, 工业阀门压力试验 [S]

    [3] CJ/T 24-2018, 给排水用电动阀门技术要求 [S]

    [4] 智能水位监测与阀门联动控制技术规范 [Z]

    [5] 低功耗物联网排水控制系统设计与应用 [J]

    十七、案例分享

    案例 1：农村低洼易涝区智能排水项目

    1. 背景：南方某农村低洼区汛期积水严重，人工排水不及时，房屋、农田易受淹。
    2. 方案：部署水位传感器 + 4G 物联网三通电动球阀，设定水位阈值自动排水，支持村委远程监控。
    3. 效果：汛期水位达标自动开阀排水，零积水、零人工值守，彻底解决内涝问题，村民满意度 100%。

    案例 2：农田排涝智能水位控制项目

    1. 背景：华东某蔬菜种植区，雨后积水易导致作物烂根减产，人工排水效率低。
    2. 方案：田间布设太阳能供电智能排水系统，水位自动联动电动球阀排涝。
    3. 效果：雨后 10 分钟内自动启动排水，积水快速排空，作物渍涝损失减少 90%，种植户收益显著提升。

    案例 3：厂区地下室智能排水项目

    1. 背景：某工厂地下室易积水，人工巡检不及时，易损坏设备、影响生产。
    2. 方案：安装投入式水位计 + IP68 电动球阀，全自动控制排水，远程实时监控。
    3. 效果：实现地下室零积水，设备 24 小时稳定运行，无需人工巡检，保障厂区正常生产。
