    三维超声风速监测
    时间：2026-04-24 涉川
    一、方案介绍

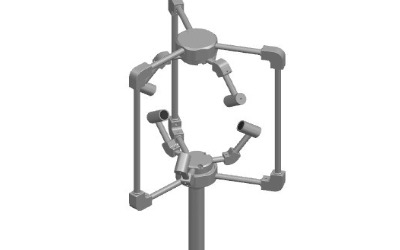

    本方案采用无机械转动、全金属结构三维超声波风速风向仪，通过三对超声换能器精确测量X/Y/Z 三轴矢量风速、合成风速、水平风向、垂直风向，实现0～60m/s全量程、全天候、高精度风场在线监测。系统以RS485 + 标准 MODBUS-RTU协议输出数据，搭配低功耗供电、物联网传输与云平台分析，构建单点 / 网格化、无人值守、宽温耐候、智能预警的一体化三维风速监测体系，可精准捕捉阵风、湍流、风切变、垂直气流等常规设备无法识别的复杂风场特征，广泛用于气象观测、桥梁隧道、风电、机场、航海、城市环境与工程安全监测，彻底解决传统风杯 / 风向标式设备易磨损、维护繁、无法测三维风的行业痛点。
    二、监测目标

    1. 同步精准测量X/Y/Z 三轴风速、合成风速、水平风向、垂直风向六类核心风场参数。
    2. 实现7×24 小时连续稳定监测，覆盖静风至飓风全风力等级区间。
    3. 适配 **-40℃～+80℃、高湿、雨雪、沙尘 ** 等极端户外环境长期运行。
    4. 数据标准化输出，支持接入自动气象站、数字城市、工程安全平台，实现远程监控与智能预警。
    5. 建立风场长时序数据库，支撑风资源评估、风灾分析、结构抗风验算与安全决策。
    6. 实现免维护、低功耗、高可靠运行，降低全生命周期运维成本。
    7. 监测精度与安装规范完全符合国家气象与工程监测标准要求。

    三、需求分析

    3.1 传统风速监测核心痛点

    1. 机械转动件易磨损卡死：风杯 / 风向标式设备在沙尘、结冰、高湿环境故障率高、寿命短。
    2. 仅能测水平风，无法测三维矢量：缺少 X/Y/Z 分量与垂直风向，无法识别风切变、湍流、垂直气流。
    3. 精度低、响应慢：无法捕捉瞬时阵风与微尺度风场变化，预警滞后。
    4. 环境适应性差：宽温、高湿、强腐蚀场景下稳定性不足，校准频繁。
    5. 维护成本高：需定期清洁、润滑、校准，野外站点运维难度大。
    6. 数字对接困难：协议不统一，难以接入物联网与自动化监控平台。

    3.2 刚性监测需求

    1. 三维风场全要素测量：需同时获取水平 + 垂直风速风向，满足科研、航空、风电、桥梁专业需求。
    2. 极端环境可靠运行：-40℃极寒、+80℃高温、100% RH 高湿、IP66 防护无压力。
    3. 免维护长期值守：无转动部件，少校准、少检修，适合偏远 / 无人区部署。
    4. 标准数字输出：RS485+MODBUS-RTU，快速对接采集终端、PLC、云平台。
    5. 高精度高响应：瞬时风速精准捕捉，为大风、风切变、台风提供超前预警依据。

    四、监测方法

    1. 布点布设方法
      • 单点监测：安装高度 **≥2m**；气象标准站建议 **≥10m** 开阔无遮挡高度浙江省气象局。
      • 网格化监测：桥梁、机场、风场、隧道口按50～200m / 站加密布设。
      • 安装要求：避开建筑物、树木遮挡，防止紊流干扰；仪器0° 方位严格指北固定。

    2. 数据采集方法
      • 实时采集：X 轴风速、Y 轴风速、Z 轴风速、合成风速、水平风向、垂直风向。
      • 采集频率：常态1s～1min / 次；大风 / 台风期0.1s / 次高频采集。

    3. 传输与供电
      • 通信：RS485 有线传输，支持 MODBUS-RTU 协议，可扩展 4G/NB-IoT 无线上传。
      • 供电：DC 9～24V（推荐 12V），野外搭配太阳能 + 锂电池无电运行。

    4. 质量控制
      • 安装方位校准（指北）、开阔度核验、通讯测试、设备定期清洁除尘除冰。


    五、应用原理

    1. 三维超声测风原理

      设备内置三对固定距离超声换能器，控制收发电路依次发射 / 接收超声波，精确测量超声在顺风与逆风中的传播时间差；通过时间差与风速的数学关系，解算X、Y、Z 三个方向风速分量，再经矢量合成得到总合成风速；由水平分量计算水平风向，由垂直分量计算垂直风向。
    2. 无机械磨损原理

      全固态结构、无任何转动部件，依靠声波传播测风，不受沙尘、结冰、震动影响，长期稳定免维护。
    3. 矢量风场解算原理

      以空间直角坐标系输出 U (Vx)、V (Vy)、W (Vz) 三维风速，可还原真实风场方向、强度、湍流与切变特征。

    六、功能特点

    1. 真正三维矢量测风：同时输出三轴风速、合成风速、水平 / 垂直风向，全面刻画风场结构。
    2. 无转动件全固态：无磨损、不卡死、抗震动、抗沙尘、抗结冰，寿命远超机械式。
    3. 超宽温强防护：-40℃～+80℃工作，0～100% RH，IP66 防尘防水，全天候适用。
    4. 高精度高分辨率：风速分辨率0.01m/s，风向分辨率1°，瞬时风精准捕捉。
    5. 标准数字接口：RS485+MODBUS-RTU，波特率 9600，兼容各类采集 / 控制系统。
    6. 低功耗节能：平均功耗仅2W，适合太阳能野外长期值守。
    7. 免维护易部署：安装简单、无需定期润滑校准，野外零运维。
    8. 全量程覆盖：0～60m/s 覆盖无风至飓风，满足全场景风监测需求。

    七、硬件清单（单站标准配置）

    1. 三维超声波风速风向仪（主机）
    2. 专用安装固定支架（含不锈钢螺栓）
    3. 防水航空插头线缆
    4. 数据采集 / 传输终端（可选）
    5. 太阳能供电套装（DC12V，野外可选）
    6. 防水接线防护盒
    7. 三维风速监测云平台
    8. 移动端监控 APP/PC 客户端

    八、硬件参数（量程、精度）

    8.1 核心监测参数

    监测要素
    量程
    精度
    分辨率
    合成风速
    0～60m/s
    ±(0.5+3%FS)
    0.01m/s
    水平风向
    0～359°
    ±3°
    1°
    垂直风向
    -90°～+90°
    ±3°
    1°
    X 轴风速
    -60～+60m/s
    ±(0.5+3%FS)
    0.01m/s
    Y 轴风速
    -60～+60m/s
    ±(0.5+3%FS)
    0.01m/s
    Z 轴风速
    -60～+60m/s
    ±(0.5+3%FS)
    0.01m/s

    8.2 电气与环境参数

    • 供电电压：DC 9～24V（推荐 12V）
    • 信号输出：RS485，标准 MODBUS-RTU
    • 波特率：9600bps（多档位兼容）
    • 平均功耗：2W
    • 工作温度：-40℃～+80℃
    • 工作湿度：0～100% RH
    • 防护等级：IP66
    • 结构：全金属，无移动部件

    九、方案实现

    9.1 实施流程

    1. 现场勘查：确定监测点位、开阔度、安装高度、供电通信条件，避开紊流干扰区。
    2. 设备安装
      • 支架固定，安装高度≥2m，气象标准≥10m 开阔高度。
      • 仪器0° 标记严格指北，用不锈钢螺栓锁紧。
      • 线缆连接：红 (电源 +)、黑 (电源 -)、黄 (RS485+)、蓝 (RS485-)，防水锁紧。

    3. 系统调试
      • 设备上电，配置从机地址、波特率，校验 MODBUS 通讯。
      • 方位校准、数据读取、零点校验、预警阈值配置。

    4. 试运行：连续运行 72h，校验数据稳定性、通讯可靠性、预警准确性。
    5. 正式运行：全自动采集、上传、存储、分析、预警，远程运维。
    6. 日常维护：定期擦拭探头灰尘，雨雪冰后自然融化清理，勿硬物刮擦。

    9.2 安装要点

    • 必须安装在开阔无遮挡位置，远离障碍物产生的紊流区。
    • 仪器0° 方向必须正北，保证风向准确。
    • 线缆做好应力消除，航空插头充分锁紧防水。
    • 野外站点做好防雷、防风、防破坏加固。

    十、数据分析

    1. 风场时序分析：合成风速、三轴风速、风向逐时刻变化曲线，极值 / 均值统计。
    2. 三维矢量分析：X/Y/Z 分量对比、垂直气流强度、风切变、湍流强度计算。
    3. 风力等级统计：按蒲福风级统计各等级风速出现频次、持续时长、月 / 年分布。
    4. 极值与灾害分析：最大风速、最大阵风、持续大风、台风过程完整记录。
    5. 环境关联分析：风速风向与温度、湿度、气压、降水、结构响应联合研判。
    6. 报表输出：小时 / 日 / 月 / 年统计报表、风玫瑰图、极值报表、大风过程分析报告。

    十一、预警决策

    11.1 四级大风预警体系（按蒲福风力等级）

    预警等级
    颜色
    风速阈值
    处置建议
    蓝色关注
    蓝
    6 级（10.8～13.8m/s）强风
    加强监测，户外高空作业注意防风
    黄色预警
    黄
    8 级（17.2～20.7m/s）大风
    停止高空作业，加固围挡 / 广告牌
    橙色警报
    橙
    10 级（24.5～28.4m/s）狂风
    封闭桥梁 / 景区，疏散危险区域人员
    红色紧急
    红
    ≥12 级（≥32.6m/s）飓风
    停课停工停运，紧急避险防灾

    11.2 专项预警类型

    • 大风预警、阵风突变预警
    • 垂直风切变预警（航空 / 桥梁专用）
    • 湍流异常预警、风向突变预警
    • 设备异常 / 断电 / 离线预警

    11.3 决策输出

    1. 大风防御指令：加固、围挡、停工、封路、疏散。
    2. 工程安全建议：桥梁限速 / 封桥、塔吊停机、高空作业禁令。
    3. 风资源评估：风向频率、平均风速、可利用风资源统计。

    十二、方案优点

    1. 三维风场最全监测：三轴矢量 + 合成风速 + 双风向，远超传统水平测风设备。
    2. 无磨损寿命最长：全固态无转动件，耐沙尘、结冰、震动，寿命提升 3～5 倍。
    3. 环境适应性最强：-40℃～+80℃、IP66、100% RH，极端环境稳定运行。
    4. 精度最高响应最快：0.01m/s 分辨率，瞬时阵风、风切变精准捕捉。
    5. 最简部署最低运维：安装快捷、免校准、免润滑、野外零值守。
    6. 最标准数字对接：RS485+MODBUS-RTU，无缝接入气象 / 工控 / 物联网平台。
    7. 最优投入产出比：一次部署，多年稳定，综合成本低于机械式设备。

    十三、应用领域

    1. 气象环境监测：国家气象站、区域自动气象站、城市微气候监测。
    2. 交通工程安全：桥梁、隧道口、高速公路、铁路沿线大风监测。
    3. 风力发电：风场资源评估、风机工况监控、风切变监测。
    4. 航空航海：机场跑道风切变、港口 / 船舶 / 海岛风场安全监测。
    5. 建筑工程：塔吊、高空作业、高层建筑风荷载、施工安全预警。
    6. 生态环境：碳通量观测、大气污染扩散、森林火险气象监测。
    7. 科研与监测：湍流观测、风场实验、地质灾害（大风诱发）预警。

    十四、效益分析

    14.1 经济效益

    1. 运维成本下降 70%+：免维护、免校准、免更换转动部件，大幅降低人工费用。
    2. 减少事故损失：大风 / 风切变超前预警，避免桥梁、塔吊、高空作业事故。
    3. 提升资源效率：风电场精准测风，优化风机控制，提升发电量5%～15%。
    4. 延长设备寿命：全固态结构，使用寿命比机械式提升 3 倍以上。

    14.2 安全效益

    1. 大风灾害超前预警：为交通封闭、人员疏散、工程停工预留充足时间。
    2. 精准识别风切变 / 湍流：避免航空、航海、桥梁风致安全事故。
    3. 全天候可靠值守：极端天气不间断监测，杜绝监测盲区。

    14.3 管理与科研效益

    1. 风场数据标准化：为气象预报、工程设计、科研实验提供高精度基础数据。
    2. 数字平台无缝接入：支撑数字城市、智慧交通、智慧能源一体化管控。
    3. 长序列数据库：支撑风资源评估、气候分析、灾害复盘与规划决策。

    十五、国标规范

    1. GB/T 35221-2017 地面气象观测规范 风向风速
    2. GB/T 24558-2009 超声波风速计
    3. GB/T 19201-2006 蒲福风力等级
    4. GB/T 27958-2011 海上大风预警等级
    5. GB/T 26875-2021 自动气象站技术要求
    6. QX/T 342-2016 乡镇气象灾害预警平台技术要求
    7. T/ZJMA 012-2025 低空飞行器气象监测设施建设规范浙江省气象局

    十六、参考文献

    [1] 三维超声波风速风向仪使用说明书.docx

    [2] GB/T 35221-2017, 地面气象观测规范 风向风速 [S]

    [3] GB/T 24558-2009, 超声波风速计 [S]

    [4] GB/T 27958-2011, 海上大风预警等级 [S]

    [5] ISO 16622:2002, 气象学 — 超声波风速计 [S]

    [6] 三维超声测风技术在风场监测中的应用 [J]. 气象科技，2025

    [7] 桥梁风致振动与三维风速监测技术规范 [Z], 2024

    十七、案例分享

    案例 1：跨海大桥三维风速安全监测项目

    • 背景：某跨海大桥受强阵风、风切变影响大，易引发行车事故与结构振动。
    • 方案：沿桥体每 200m 布设三维超声风速站，实时监测合成风速、垂直风向、风切变。
    • 效果：精准捕捉台风期阵风45m/s，自动触发限速 / 封桥预警，未发生风致事故；数据为桥梁抗风优化提供依据，结构安全系数显著提升。

    案例 2：机场低空风切变三维监测项目

    • 背景：机场跑道低空风切变严重威胁起降安全，传统设备无法识别垂直气流。
    • 方案：跑道两侧布设三维超声风速仪阵列，实时监测 X/Y/Z 三轴风速与风切变。
    • 效果：成功预警12 起风切变危险事件，避免飞行事故，保障航班起降安全，成为机场气象保障标准配置。

    案例 3：风电场三维风资源与风机监控项目

    • 背景：山地风电场垂直风切变大，传统测风仪数据不准，发电量损失严重。
    • 方案：布设三维超声风速仪，精准测量三轴风速、风切变与湍流强度。
    • 效果：优化风机偏航与桨距控制，年发电量提升 8%，风机载荷下降，故障率降低，风场收益显著增加。

    案例 4：城市气象与大气污染扩散监测项目

    • 背景：城市街区峡谷效应导致局地风场复杂，影响污染物扩散模拟。
    • 方案：网格化部署三维风速监测站，构建城市三维风场监测网。
    • 效果：精准还原城市微风场特征，支撑污染扩散预报，空气质量达标率提升至95%。
