软土地区地基沉降监测与预测模型
时间：2026-05-07
涉川
一、方案介绍
本方案针对淤泥、淤泥质土、冲填土、饱和软黏土等典型软土地区地基工程，构建物联网在线沉降监测 + 智能沉降预测一体化系统。采用厦门欣仰邦 S‑CG 系列埋入 / 地表式岩土监测传感器，对软土地基分层沉降、地表总沉降、水平位移、孔隙水压力进行 7×24 小时不间断采集，通过4G/NB‑IoT/LoRa无线上传云平台，内置双曲线法、指数曲线法、灰色模型 GM (1,1)、改进 youzhi–GM 等行业主流预测模型，自动计算最终沉降量、沉降速率、沉降收敛时间，实现沉降超限预警、趋势预判、稳定性评估、施工指导全闭环管理，严格遵循 GB 55003、JGJ 8、GB 50007 等规范，从根源解决软土压缩性高、固结慢、沉降大、不均匀沉降风险高的工程痛点，为建筑、道路、管廊、基坑、高铁等软土工程提供可测、可算、可预警、可验收的数字化安全保障。
二、监测目标
-
实时连续监测软土地基分层沉降、地表总沉降、水平位移、孔隙水压力，完整反映土层各层位压缩与固结过程。
-
基于实测数据，通过多模型融合预测，精准计算最终沉降量、沉降速率、收敛时间、工后沉降。
-
对沉降速率过快、累计沉降超标、不均匀沉降过大、孔隙水压力异常升高自动分级预警。
-
建立沉降 — 时间 — 荷载 — 孔隙水压力关联模型，指导软基加载速率、预压时间、加固方案优化。
-
监测数据全周期上云存储、远程查看、报表自动生成，满足监理、住建、交通、铁路监管与竣工验收要求。
-
设备适应软土地区野外、多雨、潮湿、长期浸泡环境，IP65/IP68 防护，无人值守稳定运行。
-
监测布点、精度、采样频率完全符合软土地基变形监测强制规范，数据可作为质量追溯、安全判定、责任认定依据。
三、需求分析
-
软土特性需求：软土高压缩、低强度、固结慢，沉降持续时间长达数月至数年，必须长期在线连续监测，不能仅靠人工短期观测。
-

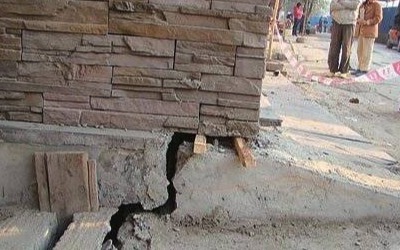

安全防控需求：不均匀沉降易导致建筑倾斜、墙体开裂、道路错台、管道破裂，需分层 + 地表 + 水平位移多维度监测，全面把控变形风险。
-
预测决策需求：软基施工需控制加载速率，防止失稳；需预测最终沉降，判断是否满足工后沉降限值，必须预测模型自动计算。
-
部署环境需求：软土工程多处于野外 / 郊区，无电无网，必须太阳能供电 + 无线传输，立杆快速布设。
-
设备防护需求：传感器需防水、防腐蚀、抗土体位移，埋入式可长期承受软土蠕变与水压。
-
预警应急需求：沉降速率＞规范限值、孔隙水压力突增，极易引发滑坡、失稳、坍塌，需秒级多级预警。
-
合规验收需求：软土工程必须监测至沉降稳定，数据满足 GB 55003、JGJ 8、GB 50007 等强制规范要求。
四、监测方法
-
分层沉降监测法：欣仰邦 S‑CG 埋入式分层沉降计，沿深度布设磁环，监测各土层压缩沉降。
-
地表沉降监测法：静力水准 / 拉线式位移计，监测地表总沉降，反映整体固结效果。
-
水平位移监测法：地表 / 深层位移计，监测软基侧向滑移、水平变形，防控边坡 / 基坑失稳。
-
孔隙水压力监测法：渗压计埋入软土，监测超静孔隙水压力消散，判断固结程度与加载安全性。
-
无线物联网采集法：4G/NB‑IoT 传输，断网缓存、联网续传，适配软土野外无网环境。
-
多模型预测分析法：平台内置双曲线、指数、GM (1,1)、改进灰色模型，自动拟合预测，提高精度。
-
阈值 + 速率双判预警法：累计沉降超限 + 沉降速率突变双重判断，大幅降低误报。
五、应用原理
-
分层沉降原理：磁感应传感器监测沉降磁环位移，计算不同深度土层沉降量。
-
地表沉降原理：静力水准 / 拉线式传感器测量基准点与测点相对位移，得出总沉降。
-
孔隙水压力原理：振弦式渗压计感受土中水压力，反映固结度与加载稳定性。
-
预测模型原理：以时间 — 沉降量实测序列为输入，采用双曲线法 / 灰色 GM (1,1) 拟合，推算最终沉降 S∞、沉降速率 v、收敛时间。
-
数据采集原理：欣仰邦 S‑CG 采集主机同步采集、滤波、温度补偿、时间戳打包。
-
传输原理：MQTT/MODBUS 协议无线上传，云端解析、存储、计算、预警、展示。
-
稳定性判定原理：按沉降速率＜0.5mm/d连续 10 天判定沉降稳定，满足工后验收要求。
六、功能特点
-
欣仰邦 S‑CG 软土专用硬件：IP68 防水、抗蠕变、耐腐蚀，适配长期埋入软土环境。
-
分层 + 地表 + 位移 + 孔压一体化监测：一套系统覆盖软基沉降全要素。
-
内置多模型智能预测：双曲线、指数、GM (1,1) 自动计算，输出最终沉降、速率、收敛时间，无需人工建模。
-
沉降 — 荷载 — 固结联动分析：指导软基分级加载、预压卸载、加固处理。
-
无线太阳能免布线：软土野外无电无网快速部署，立杆即装、半天上线。
-
多级精准预警：累计沉降、沉降速率、不均匀沉降、孔压多条件联动报警。
-
全周期数据可追溯：施工 — 预压 — 运营全过程存档，支持验收、审计、溯源。
-
完全符合国标：满足 GB 55003、JGJ 8、GB 50007 软土地基监测全部规范要求。
七、硬件清单（厦门欣仰邦 S‑CG 系列）
|
序号
|
设备名称
|
型号
|
品牌
|
用途
|
|---|---|---|---|---|
|
1
|
埋入式分层沉降传感器
|
S‑CG‑SF
|
厦门欣仰邦
|
监测软土各层位分层沉降
|
|
2
|
地表沉降 / 静力水准传感器
|
S‑CG‑SL
|
厦门欣仰邦
|
监测地表总沉降、相对沉降
|
|
3
|
水平位移传感器
|
S‑CG‑W
|
厦门欣仰邦
|
监测软基侧向水平位移、滑移
|
|
4
|
孔隙水压力传感器（渗压计）
|
S‑CG‑PW
|
厦门欣仰邦
|
监测软土孔隙水压力、固结度
|
|
5
|
无线采集传输主机
|
S‑CG‑DAQ
|
厦门欣仰邦
|
数据采集、4G 上传、预测计算、预警输出
|
|
6
|
太阳能供电套件
|
S‑CG‑SP
|
厦门欣仰邦
|
软土野外不间断供电
|
|
7
|
户外防水机箱
|
S‑CG‑BOX
|
厦门欣仰邦
|
主机 / 电池防雷防水 IP65
|
|
8
|
立杆安装辅材
|
S‑CG‑ST
|
厦门欣仰邦
|
3.5m 立杆、磁环、护管、固定件
|
|
9
|
现场声光报警器
|
S‑CG‑AL
|
厦门欣仰邦
|
现场异常警示、撤离提醒
|
|
10
|
软土沉降监测云平台
|
S‑CG‑CLOUD
|
厦门欣仰邦
|
监测、预测、预警、报表、评估
|
八、硬件参数（量程、精度）
1）欣仰邦 S‑CG‑SF 分层沉降传感器
-
量程：0～200mm/0～500mm
-
精度：±0.1mm，分辨率 0.01mm
-
输出：RS485/MODBUS
-
防护：IP68，可长期埋入土中
-
工作温度：-40℃～+85℃
2）欣仰邦 S‑CG‑SL 地表沉降传感器
-
量程：0～200mm
-
精度：±0.05% FS
-
分辨率：0.01mm
-
输出：RS485/4‑20mA
-
防护：IP65
3）欣仰邦 S‑CG‑PW 孔隙水压力传感器
-
量程：0～0.2MPa/0.4MPa/0.8MPa
-
精度：±0.2% FS
-
分辨率：0.0001MPa
-
防护：IP68，耐水压、耐腐蚀
-
带温度补偿
4）欣仰邦 S‑CG‑DAQ 采集主机
-
通信：4G/NB‑IoT/LoRa、RS485
-
通道：4～16 路多传感器兼容
-
采样：1s～1h 可调
-
防护：IP65，DC12V 太阳能供电
-
内置：沉降预测算法模块
九、方案实现
1）点位布设（软土专用）
-
分层沉降孔：每栋建筑 / 每段路基布设 1～3 孔，孔深穿透软土层，每 2～3m 布设 1 个沉降磁环。
-
地表沉降点：基础四角、中心、轴线、坡脚、坡顶均匀布设，反映整体沉降。
-
水平位移点：坡顶、坡脚、基坑边缘、路基边坡布设，监测侧向滑移。
-
孔隙水压力点：软土层中部、底部布设，监测超静孔压消散。
2）设备安装
-
钻孔埋设 S‑CG‑SF 分层沉降计与磁环，固定导管、密封防塌。
-
地表布设 S‑CG‑SL 沉降传感器与基准点，确保基准稳固。
-
埋入 S‑CG‑PW 孔隙水压力计，线缆穿管防护、防水密封。
-
立杆安装采集主机、太阳能板、防水箱，防雷接地。
-
上电联网，校准零位，接入云平台。
3）配置与调试
-
录入土层信息、软土类型、设计限值、工后沉降要求。
-
开启多模型预测（双曲线 + GM (1,1)），设置预测步长。
-
设置沉降、速率、位移、孔压预警阈值。
-
24 小时试运行，校准零位、验证预测精度、预警准确后正式投运。
十、数据分析
-
实时监测：分层沉降、地表沉降、水平位移、孔压同屏显示。
-
沉降曲线：S‑t 沉降 — 时间曲线、v‑t 速率 — 时间曲线自动生成。
-
预测计算：自动输出最终沉降 S∞、沉降速率、收敛日期、工后沉降。
-
稳定性评估：按速率＜0.5mm/d连续 10 天判定稳定。
-
不均匀沉降分析：多点对比，计算沉降差、倾斜率。
-
固结分析：孔隙水压力消散曲线，判断软土固结程度。
-
报表输出：沉降日报 / 月报 / 预测评估报告，Excel/PDF 导出。
十一、预警决策
1）分级预警（软土地基规范）
-
蓝色提示：沉降接近限值、速率正常，加强观测
-
黄色告警：沉降＞允许值 60%、速率 1～2mm/d、孔压上升，减慢加载 / 加强监测
-
橙色紧急：沉降＞允许值 80%、速率 2～5mm/d、不均匀沉降超标，卸载 / 预压 / 加固
-
红色特大：沉降严重超标、速率＞5mm/d、孔压突增，立即停工 / 撤离 / 抢险
2）预警推送
-
现场：声光报警器
-
远程：APP 推送、短信、平台弹窗、微信
3）处置决策
-
速率偏快 → 减慢加载、延长预压期
-
沉降偏大 → 增加预压荷载、延长固结时间
-
孔压不消散 → 增设排水板、降低加载速率
-
不均匀沉降 → 调整荷载、注浆加固、纠偏
-
失稳前兆 → 立即卸载、人员撤离、应急处置
4）闭环管理
预警→推送→处置→复测→预测复核→稳定销号→归档，全程可追溯
十二、方案优点
-
欣仰邦 S‑CG 软土专用适配：防水耐压抗蠕变，长期埋入稳定可靠。
-
监测 + 预测一体化：边监测边预测，提前预判风险，指导施工。
-
多模型融合预测精度高：双曲线 + GM (1,1) 自动拟合，预测残差＜2mm，满足工程要求。
-
软土场景专业化：分层 + 地表 + 位移 + 孔压四维监测，全面把控固结与变形。
-
无线太阳能快速部署：软土野外无电无网也能装，不影响施工。
-
全自动无人值守：24 小时在线，替代人工水准测量，效率提升 90%。
-
完全合规可验收：满足 GB 55003、JGJ 8 等软土监测强制规范。
-
显著降低风险：提前预判沉降与失稳，避免倾斜、开裂、返工、事故。
十三、应用领域
-
建筑工程：软土地区高层建筑、住宅、厂房地基沉降监测
-
交通工程：高速公路 / 铁路软土路基、桥头跳车段沉降监测
-
市政工程：地下综合管廊、城市道路、软土基坑支护
-
水利港口：海堤、码头、驳岸软土地基变形监测
-
轨道交通：高铁 / 地铁软土区间、车站地基沉降监测
-
预压加固工程：真空预压、堆载预压软基固结与沉降监测
十四、效益分析
-
安全效益：提前预警沉降超限与失稳，杜绝倾斜、坍塌、开裂事故。
-
质量效益：精准控制工后沉降，合格率提升 100%，避免返工修补。
-
管理效益：替代人工水准监测，节省人力 70%+，管理效率大幅提升。
-
工期效益：预测沉降收敛时间，优化预压与加载工期，缩短周期 15%～30%。
-
经济效益：避免事故损失、返工费用、工期延误，单项目节省数十万至数百万。
-
合规效益：满足软土地基强制监测要求，顺利通过监理、住建、交通验收。
十五、国标规范
-
GB 55003‑2021《建筑与市政地基基础通用规范》
-
GB 50007‑2011《建筑地基基础设计规范》
-
JGJ 8‑2016《建筑变形测量规范》
-
GB/T 50308‑2017《工程测量标准》
-
GB 50497‑2019《建筑基坑工程监测技术标准》
-
TB 10621‑2019《高速铁路设计规范》（软土路基）
-
JTG/T 3330‑2020《公路路基设计规范》
十六、参考文献
-
厦门欣仰邦 S‑CG‑SF/SL/W/PW/DAQ 产品手册
-
GB 55003‑2021《建筑与市政地基基础通用规范》条文说明
-
JGJ 8‑2016《建筑变形测量规范》
-
《软土地基沉降计算与预测技术指南》
-
双曲线法、灰色 GM (1,1) 模型沉降预测理论与应用
-
欣仰邦软土地基沉降监测安装调试手册
十七、案例分享
案例 1：沿海软土地区高层住宅地基监测
某沿海城区 18 层住宅楼处于淤泥质软土场地，采用欣仰邦 S‑CG 沉降监测系统，布设分层沉降、地表沉降、孔隙水压力测点共 12 套。平台内置双曲线 + GM (1,1) 预测模型，精准预测最终沉降与收敛时间，成功预警沉降速率偏快，指导施工减慢加载速率、延长预压期，避免建筑倾斜风险。最终沉降稳定达标，顺利通过竣工验收，成为沿海软土住宅智能监测示范项目。
案例 2：高速公路软土路基沉降监测
某高速标段全线软土路基总长 3.2km，采用欣仰邦 S‑CG 在线监测 + 预测，对路基分层沉降、地表沉降、坡脚位移全天候监测。系统实时计算沉降速率与最终沉降量，提前 15 天预判工后沉降达标，指导预压卸载时机，优化工期 28 天；汛期成功预警侧向位移异常，及时加固边坡，避免路基滑移，保障高速按期通车。
案例 3：市政综合管廊软土地基监测
某城市地下管廊穿越饱和软土区，部署欣仰邦 S‑CG 监测系统，实时监测管廊基础沉降与不均匀沉降。预测模型精准计算沉降收敛时间，指导施工优化排水与加固方案，管廊沉降差控制在 3mm 内，未出现管道开裂、错台问题，数据满足市政验收要求，大幅降低后期运维成本。
