工业安全智能监控危险源振动监测
时间：2026-05-11
涉川
一、方案介绍
本方案面向工业生产现场转动设备、工艺管道、储罐、塔器、反应釜、压缩机、风机、泵体等重大危险源，构建三轴振动实时采集 + 边缘智能分析 + 云端安全管控一体化在线监测体系。系统采用工业级高灵敏度振动传感设备，对危险源运行振动幅值、频率、加速度进行 24 小时不间断监测，通过边缘计算实现噪声过滤、异常识别、故障预判，数据无线上传至智能监控平台，对设备松动、不平衡、摩擦、裂纹、基础沉降、管道共振等隐患实时预警，从源头防范因振动异常引发的设备损毁、介质泄漏、结构失稳、燃爆坍塌等重特大安全事故，实现工业危险源安全管控智能化、可视化、闭环化。
二、监测目标
实时精准监测工业危险源三轴振动速度、加速度、位移、频率，全面反映设备与结构运行状态。
精准识别振动超标、频率突变、共振激励、冲击振动等异常特征，锁定故障类型与隐患位置。
建立振动阈值与趋势双重预警模型，实现隐患早发现、早预警、早处置。
长期积累振动监测数据，构建设备健康档案，支撑设备预测性维护与寿命评估。
系统适应工业现场高温、粉尘、腐蚀、潮湿、强电磁干扰等恶劣工况，长期稳定运行。
实现监测数据远程查看、自动存储、异常追溯、报表导出，满足工业安全合规管理要求。
三、需求分析
工业现场泵、风机、压缩机、管道、塔器等危险源，振动异常是设备失效、介质泄漏、结构破坏的核心前兆，传统人工检测无法实时捕捉。
危险源分布分散、运行环境复杂，人工巡检效率低、频次不足、危险性高，难以实现 24 小时连续监控。
设备振动故障具有突发性、隐蔽性，轻微振动异常易被忽视，快速发展可引发停机、泄漏、燃爆事故。
监测设备需具备高防护、抗干扰、高精度特性，适配工业现场复杂环境，避免数据漂移与误报。
安全管理需要远程可视化监控、智能预警、故障诊断，降低现场巡检风险，提升应急处置效率。
系统需支持边缘计算与本地分析，减少数据传输压力，实现异常信号秒级响应。
四、监测方法
采用关键点位定点布设方法，在危险源轴承座、机座、管道法兰、塔器支架、储罐基础等振动敏感部位布设监测点。
采用三轴振动同步采集方法，同步监测 X/Y/Z 三维振动信号，全面反映空间振动状态。
采用边缘计算本地分析方法，在设备端完成滤波、降噪、特征提取，提升异常识别效率。
采用无线传输远程上报方法，无需现场布线，快速部署，适配各类工业场景。
采用常态低频采样 + 异常高频采样方法，兼顾低功耗运行与瞬态异常捕捉。
采用阈值判定 + 趋势分析 + 频谱特征三重判据方法，提升预警准确性，减少误报漏报。
五、应用原理
振动监测采用MEMS 三轴传感原理，传感器内部质量块随振动产生位移，将机械振动信号转换为电信号，输出振动加速度、速度、位移与频率参数。
边缘计算单元对原始振动信号进行滤波降噪、温度补偿、特征提取，识别共振、冲击、不平衡、松动等典型故障特征。
采集终端将处理后的数据通过无线网络上传至云端平台，平台结合设备运行参数与历史数据，判定危险源安全状态。
当振动数值超标、变化速率过快或出现故障特征频率时，系统立即触发分级预警，推送隐患信息与处置建议。
六、功能特点
三轴振动全维度监测，同步采集加速度、速度、位移、频率，全面反映危险源振动状态。
边缘计算智能分析，本地完成故障诊断，响应速度快，不受网络波动影响。
高精度高灵敏度测量，可捕捉微小振动异常，隐患识别提前量充足。
工业级高防护设计，防水、防尘、防腐、抗电磁干扰，适配恶劣工业环境。
无线免布线部署，安装便捷，不影响设备正常运行与生产工艺。
多级智能预警，支持声光、平台、短信、小程序多渠道同步推送。
设备健康档案管理，自动记录振动趋势、故障记录、维护历史。
断网数据缓存续传，本地大容量存储，网络恢复后自动补全数据。
七、硬件清单
工业级三轴智能振动传感器
边缘计算数据采集网关
无线通信传输模块
工业防水防腐防护机箱
低功耗供电模块
传感器安装固定套件
工业安全智能监控云平台
八、硬件参数
三轴振动传感器
测量量程：加速度 ±2g~±40g 可选；速度 0~50mm/s；位移 0~500μm
测量精度：≤±1% FS
分辨率：0.001mg
频率响应：1~2000Hz
工作温度：-40℃~+85℃
防护等级：IP67
通信方式：RS485 / 4G / LoRa
安装方式：磁吸、螺栓、焊接底座
边缘计算网关
通信接口：RS485、以太网、4G
采样频率：1Hz~10kHz 可调
本地存储：≥90 天
工作温度：-30℃~+70℃
防护等级：IP65
供电：DC12V-24V
九、方案实现
点位布设

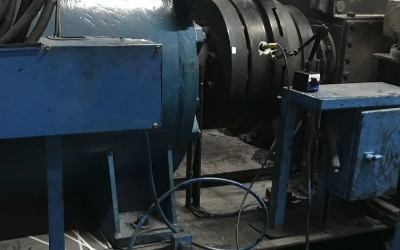

转动设备：在电机、泵、风机、压缩机的轴承座、机座、底座布设监测点。
工艺管道：在管道弯头、法兰、阀门、支架、长输直管段布设监测点。
静置设备：在塔器、储罐、反应釜的支腿、基础、筒体、接管部位布设监测点。
危险装置：在反应设备、分离设备、压缩设备的关键受力与振动部位加密布设。
安装实施
传感器采用磁吸、螺栓或焊接底座固定，保证与设备表面紧密贴合、无松动。
采集网关与供电模块装入防护机箱，固定于设备附近安全位置。
传感器与网关采用屏蔽线缆连接，做好防腐、防水、抗干扰处理。
设备上电后完成网络配置、参数校准、预警阈值设置。
系统调试
校准传感器零点与灵敏度，设置振动报警阈值与预警规则。
测试数据采集、边缘分析、无线传输、平台显示、预警推送功能。
连续试运行 72 小时，确认数据稳定、预警准确、运行可靠后正式投运。
十、数据分析
实时状态监测：展示各监测点三轴振动实时数值、频谱图、设备状态。
趋势变化分析：生成小时 / 日 / 月振动变化曲线，分析设备劣化趋势。
故障特征诊断：通过频谱与波形分析，识别不平衡、不对中、松动、摩擦、共振等故障。
统计分析管理：自动统计最大振动值、超标时长、异常次数、设备运行时长。
报表自动生成：输出振动监测日报、周报、月报、设备健康评估报告。
异常溯源分析：锁定异常发生时间、变化过程、隐患位置与故障类型。
十一、预警决策
四级预警机制
蓝色预警：振动值接近阈值，提示加强监测，安排常规检查。
黄色预警：振动轻微超标，存在早期故障，通知维保人员检查。
橙色预警：振动明显超标，设备故障加剧，存在泄漏、损坏风险，立即停机检查。
红色预警：振动剧烈超标，存在结构失稳、介质泄漏、燃爆风险，紧急停机、疏散人员、启动应急。
处置流程
系统自动推送预警信息→管理人员确认隐患→现场处置与维修→数据复核→预警解除→记录归档。
十二、方案优点
全流程智能监测，替代人工巡检，大幅提升危险源安全管控效率。
边缘计算 + 云端协同，故障识别准、预警速度快、运行更可靠。
工业级硬件防护，适应高温、腐蚀、粉尘、强干扰等复杂工况。
无线部署免布线，施工简单、工期短、不影响生产运行。
预测性维护支撑，从 “事后抢修” 转为 “事前预防”，降低事故与停机损失。
数据全程可追溯，满足安全生产标准化、合规检查、事故溯源要求。
十三、应用领域
石油化工、精细化工、煤化工装置危险源振动监测
电力行业风机、水泵、汽轮机、压缩机振动监控
冶金、矿山、建材工业重型设备与管道振动监测
制药、轻工、涂装行业反应釜、输送管道安全监测
油气输送管道、站场设备、储罐区振动监控
危化品仓储、装卸区静置设备结构振动监测
十四、效益分析
安全效益：24 小时监控危险源振动状态，提前防范设备失效、泄漏、燃爆、坍塌事故，保障人员与财产安全。
管理效益：实现工业安全智能化、数字化、可视化管理，降低巡检强度与现场风险。
经济效益：减少非计划停机、设备维修、事故处置成本，延长设备使用寿命。
合规效益：满足安全生产、重大危险源管控、设备安全监测相关规范要求，实现合规运营。
十五、国标规范
GB/T 6075 机械振动 旋转机械振动烈度的评定
GB/T 11348 旋转机械转轴径向振动的测量和评定
GB 50160 石油化工企业设计防火标准
AQ 3038 危险化学品企业设备完整性管理规范
AQ 3035 危险化学品重大危险源安全监控通用技术规范
GB 29800 压缩机、风机、泵安装工程施工及验收规范
