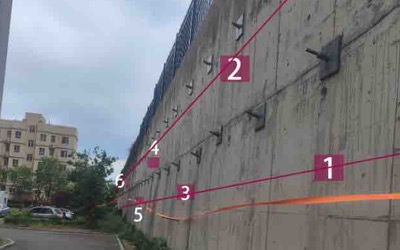

一、墙面监测点位安装标注（230 米直线墙面）
点位布置原则
均匀布设 + 首尾必布 + 关键节点加密，230 米墙面按50 米间距均分布设，共设置6 个监测点位，覆盖全墙面无监测盲区。
点位标注

1. 点位 1：0 米处（高2米处）
2. 点位 2：50 米处（高3.5米处）
3. 点位 3：100 米处（高2米处）
4. 点位 4：150 米处（高3.5米处）
5. 点位 5：200 米处（高2米处）
6. 点位 6：230 米处（高2米处）

安装方式
所有点位采用竖直向下安装，传感器贴合墙面主体结构，保证测量基准水平，数据精准。 二、完整监测方案
1. 方案介绍
本方案针对230 米长建筑墙面，采用欣仰邦 S-CGYQ 无线倾斜传感器分布式布设，通过 4G 无线传输将倾角、加速度、温度数据实时上传至云端平台，实现手机 / 电脑双端实时查看、数据存储、异常预警，全程无布线、低功耗、长期稳定运行，精准监测墙面倾斜形变，保障结构安全。
2. 监测目标

1. 实时采集墙面三轴倾斜角度、三轴加速度、环境温度数据
2. 捕捉墙面微小倾斜形变，监测长期稳定性
3. 倾斜超限自动预警，防范墙体开裂、坍塌风险
4. 建立墙面健康档案，为结构维护提供数据依据

3. 需求分析

1. 墙面总长 230 米，需多点分布式全覆盖监测
2. 现场无布线条件，要求无线传输、安装便捷
3. 长期无人值守，需低功耗、长续航
4. 管理人员需手机 / 电脑随时随地查看实时数据
5. 异常状态需自动预警、远程可控
6. 设备需适应室内 / 室外环境，防水、抗冲击、高精度

4. 监测方法
采用分布式点位布设 + 4G 无线传输 + 云端平台监测模式：

1. 按 50 米间距在墙面固定无线倾斜传感器
2. 传感器定时 / 运动唤醒采集数据，4G 直传服务器
3. 云端平台解析数据，可视化展示实时曲线、历史数据
4. 手机 / 电脑登录平台，实时查看、远程配置、接收预警

5. 应用原理
传感器内置MMES-3D 测斜单元，采集三轴倾角、加速度、温度数据，通过专利滤波融合算法保障测量精度；设备支持定时 / 运动唤醒，自动进入低功耗休眠，4G 信号将 JSON 格式数据直传云端；平台完成数据解析、存储、分析、展示，实现远程实时监测与预警。
6. 功能特点

1. 无线部署：4G 全网通，免布线，安装即测
2. 低功耗长续航：19AH 锂亚电池，2 小时上传 1 次，续航≥5 年
3. 实时监测：手机 / 电脑双端同步查看，数据秒级更新
4. 高精度测量：绝对精度 0.1°，分辨率 0.01°，长期稳定
5. 双唤醒模式：定时唤醒 + 运动唤醒，异常触发即时上传
6. 自动预警：倾角 / 加速度超限，APP / 短信多级提醒
7. 远程管理：远程设置休眠时间、零点、报警阈值
8. 环境适配：IP67 防水，-30~+60℃稳定工作

7. 硬件清单


序号	设备名称	型号	数量	用途
1	无线倾斜传感器	欣仰邦 S-CGYQ-30	6 台	墙面倾斜数据采集
2	安装配件	膨胀螺栓、固定支架	6 套	传感器墙面固定
3	云端监测平台	专属云平台	1 套	数据接收、展示、预警
4	终端访问	手机 / 电脑	--	实时查看、管理配置

8. 硬件核心参数


参数	数值
测量量程	±30°（适配墙面倾斜，安全冗余充足）
测量轴	X、Y、Z 三轴
绝对精度	0.1°（-40~+85℃）
分辨率	0.01°
长期稳定性	<0.1°（@25℃）
通信方式	4G 无线
数据协议	TCP/MQTT/JSON
待机功耗	24μA
电池容量	19AH
防水等级	IP67
工作温度	-30~+60℃

9. 方案实现

1. 点位布设：按 0/50/100/150/200/230 米标记 6 个安装点
2. 设备安装：支架固定→传感器贴合墙面→校准零点
3. 网络配置：设备上电自动连 4G，对接云端平台
4. 平台配置：添加设备、设置采样间隔（默认 2 小时）、预警阈值
5. 数据传输：传感器定时上传数据，平台实时接收解析
6. 终端访问：手机 / 电脑登录平台，查看实时数据与历史曲线

10. 数据分析

1. 实时数据：展示各点位三轴倾角、温度、电池电量
2. 趋势分析：生成小时 / 日 / 月倾斜变化曲线，判断形变速率
3. 对比分析：各点位数据横向对比，定位局部异常区域
4. 健康评估：结合长期数据，评估墙面整体稳定性

11. 预警决策（三级预警机制）

1. 一级预警（关注）：倾斜角度≥0.5°，APP 推送提醒
2. 二级预警（警示）：倾斜角度≥1.0°，短信 + APP 双重提醒
3. 三级预警（紧急）：倾斜角度≥2.0°，电话 + 短信 + 平台声光报警，启动应急处置

12. 方案优点

1. 部署高效：无线安装，1 天内完成全墙面布设
2. 运维极简：低功耗免充电，5 年无需更换电池
3. 监测全面：6 点位全覆盖，无监测死角
4. 远程便捷：手机 / 电脑随时随地查看，无需现场巡检
5. 精准可靠：军工级测斜单元，滤波算法抗干扰
6. 成本可控：免布线、免人工值守，降低长期成本

13. 应用领域
本方案可延伸应用于：建筑墙体、危房 / 古建筑、桥梁侧墙、基坑支护、高支模、电线杆 / 信号塔、边坡挡墙等结构倾斜监测。
14. 效益分析

1. 安全效益：提前预警结构风险，杜绝墙体坍塌安全事故
2. 经济效益：无线部署节省布线成本，低功耗减少运维费用
3. 管理效益：无人值守远程监测，提升管理效率
4. 数据效益：积累结构健康数据，为维护、加固提供科学依据

15. 国标规范

1. ISO9001:2015 企业质量体系标准
2. SJ 20873-2003《倾斜仪、水平仪通用规范》
3. JJF1119-2004《电子水平仪校准规范》
4. GJB150 产品环境试验检测标准
5. GB/T 17626 电磁抗干扰试验标准
6. GB/T 191 包装储运图示标志

16. 参考文献

1. 《建筑结构监测技术规范》
2. SJ 20873-2003《倾斜仪、水平仪通用规范》
3. JJF1119-2004《电子水平仪校准规范》
4. 欣仰邦 S-CGYQ 无线倾斜传感器产品手册

17. 案例分享
某古建筑 200 米墙体倾斜监测项目，采用同款 S-CGYQ 无线倾斜传感器，按 50 米间距布设 6 台设备，4G 云端实时监测，成功捕捉墙体微小形变，提前预警局部倾斜异常，为墙体加固提供精准数据，保障古建筑结构安全，设备连续稳定运行 3 年无故障。
