一、方案介绍

古树名木是珍贵的自然与文化遗产，具有极高的生态价值、历史价值、景观价值与科研价值。古树历经数十年乃至上百年生长，树干内部极易出现木质腐朽、内部空洞、主干裂隙、木质疏松、虫蛀空腔等隐性病害，属于典型的“外健内虚”状态。树干内部空心腐朽会大幅降低主干机械强度、抗风能力与结构稳定性，极易在暴雨、大风、冰雪天气发生断干、倒伏、倾斜坍塌，造成古树损毁、园林设施损坏、人员财产安全隐患。由于病害隐藏于树干内部，无法通过肉眼直接观测，是古树养护保护的核心难点。

传统古树空心检测多采用人工敲击听音、钻孔阻力探测、手持超声波单次扫描等方式，存在显著短板：人工敲击主观性强、误差极大、无法量化空洞尺寸与腐朽程度；钻孔检测属于破坏性检测，会二次损伤古树本体，加剧木质腐烂；传统手持设备仅能单次间断测量，无法实现长期时序监测，无法捕捉树干内部空洞、腐朽的逐年演变趋势，难以预判长期倒伏风险，无法满足古树常态化、保护性、预防性管护需求。

本方案基于超声波无损层析成像技术+物联网在线采集+云端时序分析+智能预警一体化架构，专为古树名木保护性监测设计，实现树干内部空心、腐朽、裂隙、疏松病害的**原位、无损、长期、连续、在线监测**。系统通过固定布设多通道超声波传感阵列，全天候采集树干内部超声波传播速度、衰减系数、传播路径数据，自动反演生成树干内部层析成像图，精准量化空洞面积、腐朽范围、病害位置、木质完整性，持续跟踪病害扩张趋势，结合气象荷载数据研判古树结构稳定性风险。方案完全遵循古树无损保护原则，适配古树林、园林名木、文物保护古树、景区古树等场景，为古树科学养护、病害治理、风险防控、遗产保护提供合规、可溯源、可量化的数字化技术支撑。

二、监测目标

本方案聚焦古树树干内部隐性病害的精准量化、长期演变、风险预判与科学管护，确立全维度核心监测目标：

三、需求分析

3.1 行业痛点需求

当前国内古树名木保护普遍存在“重外观、轻内部”的管护短板：内部空心腐朽属于隐性病害，肉眼无法识别，传统人工检测精度低、无量化数据；钻孔检测存在二次损伤，违背古树无损保护原则；传统手持设备仅能单次抽检，无法监测病害动态演变，无法预判长期风险；缺乏在线监测手段，极端天气前后无法对比树干结构变化；古树养护缺乏数据支撑，修复、加固工作主观性强、科学性弱；无标准化时序数据档案，难以满足文物古树、名木管护的数字化验收要求。

3.2 核心功能需求

3.3 场景差异化需求

文物保护古树、千年名木需严格无损、高精度、高频率监测，保障文物零损伤；景区、市政古树需重点监测倒伏安全风险，保障公共安全；山林野外古树需适配无人值守、低功耗、全天候运行；科研监测古树需高频时序数据、高清成像、完整数据溯源，支撑古树健康机理研究。

四、监测方法

本方案严格遵循《古建筑木构件内部腐朽与弹性模量应力波无损检测规程》《木结构现场检测技术标准》，采用多通道超声波无损层析成像法为核心、时序差值对比法、环境荷载校正法为辅的标准化监测体系，是目前古树内部缺陷长期在线监测的权威方法。

4.1 多通道超声波无损层析成像法（核心方法）

在古树主干同一横截面均匀布设多组超声波收发传感器，形成环形监测阵列。利用超声波在不同木质介质中传播速度、衰减程度的差异性，通过多点位交叉透射扫描，采集全截面超声波传播参数。依托层析成像算法，反演重构树干内部二维断面结构图，精准区分健康木质、半腐朽木质、完全空洞区域、裂隙缺陷区域，量化空洞率与腐朽面积，实现可视化、精准化无损检测。

4.2 时序差值对比分析法（核心迭代方法）

通过长期连续监测，对比不同时段树干内部超声波参数、成像图谱、缺陷占比变化，精准识别空洞扩张、腐朽蔓延、裂隙增大等动态变化，计算病害演变速率，预判古树结构退化趋势，解决传统单次检测无法跟踪动态变化的短板。

4.3 环境荷载耦合校正法（优化方法）

同步监测风速、雨量、温湿度等环境参数，校正大风荷载、干湿变化对树干超声波传播数据的轻微干扰，区分环境形变与结构性病害演变，提升长期监测数据的精准度与稳定性。

五、应用原理

5.1 古树木质声学传播原理

超声波在不同介质中的传播特性存在显著差异：在致密健康木质中传播速度快、衰减小、信号稳定；在腐朽、疏松木质中传播速度减慢、信号衰减明显；在空洞、裂隙空气区域无法正常透射，出现信号缺失、传播路径偏移。树干内部病害越严重、空洞面积越大，超声波传播延迟与衰减特征越明显。通过捕捉该声学差异，可精准反演树干内部介质分布与缺陷状态。

5.2 系统整体技术原理

系统遵循声学信号采集—数据预处理—层析反演成像—缺陷量化分析—风险评估预警全流程技术原理。前端多通道超声波传感阵列定时发射、接收穿透树干的超声波信号；采集终端对原始信号进行降噪、滤波、畸变校正，消除环境干扰；搭载国标适配的层析成像算法，重构树干横截面内部结构图像，自动识别空洞、腐朽、裂隙区域，计算空洞率、腐朽占比、木质完整性系数；云端平台结合时序数据、历史基线数据、环境荷载参数，分析病害演变趋势，评估树干结构安全等级，分级推送风险预警与管护建议。

整套技术完全符合古建筑木构件无损检测国标要求，无侵入、无破坏，适配古树长期保护性监测。

六、功能特点

6.1 全程无损监测，零损伤保护古树

采用表面贴合式传感布设，无需钻孔、无需切削、不破坏树皮与木质结构，完全满足古树名木无损保护要求，杜绝二次损伤，适配文物级古树监测。

6.2 可视化层析成像，缺陷直观可见

自动生成树干内部高清层析剖面图，直观展示空洞位置、大小、腐朽蔓延范围、裂隙分布，摆脱人工经验判断，实现病害可视化、量化、可溯源。

6.3 长期时序监测，捕捉细微演变

支持24小时全自动连续采集，可自定义监测频次，持续跟踪数月、数年的病害缓慢演变过程，精准捕捉传统单次检测无法发现的细微空洞扩张、腐朽蔓延趋势。

6.4 多维度数据量化，精准度高

可精准输出树干空洞率、腐朽面积、木质完整性系数、超声波传播速度、信号衰减率等量化指标，数据精度符合国标无损检测标准，可直接用于古树健康评估与项目验收。

6.5 远程智能云端管控

4G/5G全网通实时传输成像数据与监测参数，手机、电脑端可远程查看古树健康图谱、时序变化曲线、病害报表，支持远程参数配置、设备运维。

6.6 多级风险智能预警

基于病害占比、演变速率、结构稳定性阈值，设置三级风险预警，自动推送病害扩张、结构失稳、倒伏断干风险提示，实现主动预判、提前管护。

6.7 野外高适配稳定运行

设备整机防水、防尘、抗老化、耐高低温，适配户外露天、雨雪、暴晒等复杂环境；低功耗设计搭配太阳能储能供电，无市电野外古树林可长期稳定运行。

6.8 一树一档，数字化档案留存

自动存储历次成像图谱、监测数据、预警记录、运维记录，为每株古树建立独立数字化健康档案，永久溯源，适配文物古树管护数字化要求。

七、硬件清单

本系统采用模块化无损监测硬件组合，以超声波层析监测单元为核心，配套环境监测、数据传输、供电防护设备，完整硬件清单如下：

八、硬件参数（量程、精度）

所有硬件符合古树木结构无损检测国标要求，核心设备量程、精度适配古树长期在线监测场景，具体参数如下：

设备名称	测量量程/规格	测量精度/核心参数	参数说明
多通道超声波探测传感器	探测树干直径：200～2000mm；超声波频率：50kHz；最大穿透深度1000mm	缺陷定位精度≤5mm；空洞率测算误差≤3%	环形阵列扫描，全覆盖树干横截面，无损贴合安装
智能数据采集终端	支持16通道同步采集；采集间隔1～60min自定义	信号采集误差≤0.1%；时序同步误差≤1s	信号降噪、滤波校正、成像数据预处理
空气温湿度传感器	温度：-40℃～85℃；湿度：0～100%RH	温度±0.2℃；湿度±2%RH	校正温湿度对木质声学参数的干扰
风速传感器	0～60m/s	±0.1m/s	监测大风荷载，辅助结构稳定性评估
降雨量传感器	0～4mm/min	±4%	识别雨天树干湿胀干扰，优化数据精度
无线传输模块	全网通4G/5G，传输延迟≤1s	数据传输成功率≥99.5%	断线自动重连、成像数据完整补传
太阳能供电系统	12V稳压输出；续航支持连续阴雨30天	充放电控制精度±0.1V	低功耗适配全年野外连续运行

九、方案实现

本方案采用标准化、保护性落地流程，全程零损伤施工，分为点位布设、无损安装、校准调试、平台组网、试运行优化、正式运行六大阶段：

9.1 监测点位布设

针对每株古树主干健康关键截面（通常为地面以上1.2m标准高度）布设监测断面，选择树干通直、无明显凸起、无大面积破损的平整区域作为监测面，避开枝干分叉、伤口疤痕位置，保障监测数据代表性，严格遵循古树保护施工规范。

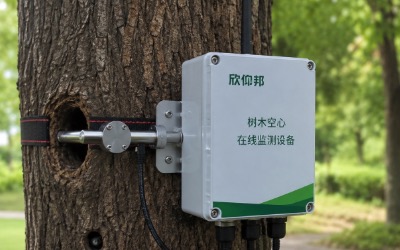

9.2 无损标准化安装

采用柔性防腐绑带与专用可调支架固定传感阵列，传感器紧密贴合树干表皮，不钻孔、不钉钉、不损伤树皮；按环形均匀排布收发探头，形成完整扫描监测阵列；规范布设线路，做防水、防晒、防腐防护；将采集终端、传输、供电系统集成于防护机箱，安装防雷接地装置，整机稳固无松动、无机械压迫。

9.3 设备校准调试

完成超声波传感器信号校准、通道同步校准，消除安装贴合误差；设置采集频次、成像更新周期、环境数据采样参数；测试无线信号、供电稳定性，录入古树编号、树龄、树种、监测位置等档案信息，确保设备信号正常、成像清晰、数据稳定。

9.4 平台算法对接组网

云端平台绑定古树监测设备，部署树干层析成像算法、空洞率计算模型、结构安全评估模型；初始化风险预警阈值、报表模板、档案分类体系；开通远程访问权限，调试成像预览、数据解析、预警推送、档案归档功能，实现软硬件数据互通。

9.5 72小时试运行优化

系统连续试运行，核查成像质量、信号稳定性、数据重复性，对比国标检测标准微调算法参数，过滤风雨、温度变化带来的轻微数据干扰，优化成像清晰度与缺陷识别精准度，保障监测结果合规可靠。

9.6 正式常态化运行

试运行达标后正式投入常态化监测，系统全自动完成超声波扫描、成像解算、数据上传、趋势分析、风险预警与档案留存，配套季度巡检、年度校准、设备养护机制，保障古树长期稳定监测。

十、数据分析

云端平台搭载古树专用无损监测分析算法，实现树干内部缺陷数据深度挖掘与健康评估，核心分析维度如下：

10.1 树干缺陷基础量化分析

自动计算树干横截面空洞面积、空洞率、腐朽区域面积、木质完好率、裂隙缺陷占比，生成单株古树健康基础报表，直观量化古树内部病害严重程度，替代人工定性判断。

10.2 病害时序演变趋势分析

自动生成日、月、季、年度病害变化曲线，对比不同时段空洞扩张速率、腐朽蔓延速度，精准判断病害处于稳定、缓慢发展、快速恶化三种状态，掌握古树健康退化规律。

10.3 结构安全稳定性分析

结合树干空洞占比、木质完整性、树干径级、风速荷载数据，综合评估古树主干抗弯、抗剪、抗倒伏能力，输出结构安全等级，量化断干、倒伏风险概率。

10.4 环境耦合关联分析

分析降雨、大风、温湿度变化对古树内部病害演变的影响，识别极端天气诱发的病害加速扩张、结构弱化现象，区分自然老化病害与环境胁迫型病害。

10.5 古树健康档案溯源分析

全程留存历次层析成像图、监测数据、预警记录、养护记录，支持长期溯源对比，复盘病害演变全过程，为古树养护方案迭代、修复工程效果评估提供数据支撑。

十一、预警决策

系统搭建三级古树健康风险预警+精准管护决策体系，适配古树保护性管护原则，实现风险早发现、早干预、科学处置，杜绝过度修复或管护缺失。

11.1 三级风险预警等级划分

11.2 智能管护决策支撑

十二、方案优点

12.1 真正无损，适配文物古树保护

全程无钻孔、无创伤、无二次损伤，完全符合古树名木、文物木构件保护性监测要求，区别于传统破坏性检测，适配所有珍稀古树、千年名木。

12.2 可视化量化，数据权威合规

遵循国标木结构无损检测规范，成像清晰、数据精准，可量化空洞与腐朽指标，彻底解决传统人工检测“凭经验、无数据、无凭证”的问题，数据可用于文物管护验收、科研论文、项目评审。

12.3 长期时序监测，捕捉动态演变

突破传统单次检测的局限性，可连续监测数年病害细微变化，精准掌握古树健康退化趋势，实现预防性保护，而非事后补救。

12.4 全自动无人值守，管护高效

设备全年自动监测、自动成像、自动分析、自动预警，无需人工频繁现场检测，大幅降低古树巡检养护的人力成本，提升管护智能化水平。

12.5 成像数据双留存，可溯源可审计

每一次监测均留存层析成像图与量化数据，一树一档、全程归档，数据真实可追溯、可复核，满足文物古树数字化管护的合规要求。

12.6 野外适配性强，长期稳定运行

设备耐老化、抗风雨、防雷击、适配高低温环境，太阳能供电适配野外无市电场景，可常年连续稳定运行，适配古树长期保育需求。

十三、应用领域

13.1 文物古树名木保护

适配国家级、省级、市级古树名木、文物保护树木、千年古木的常态化无损监测，保障文物古树安全，杜绝二次损伤，实现数字化文物保育。

13.2 景区与市政古树管护

用于城市公园、风景名胜区、园林景区古树监测，预判倒伏、断干安全风险，保障游客安全与园林景观完整，提升市政园林精细化管护水平。

13.3 古建园林木结构监测

适配古建筑配套古树、古建木构件内部缺陷无损监测，支撑古建园林整体保护与修缮工程，助力文物古建筑整体性保护。

13.4 林业珍稀树木保育

用于林场珍稀老树、原生古树、重点保护林木的健康监测，跟踪树木老化与病害演变，制定科学保育方案，保护林木种质资源。

13.5 古树科研试验监测

为高校、科研院所提供长期连续的古树内部病害演变时序数据，支撑古树衰老机理、木质腐朽规律、古树保育技术等科研研究。

13.6 古树修复工程成效评估

用于古树空洞填充、防腐加固、枝干修复工程的前后对比监测，量化修复成效，为修复项目验收、方案优化提供数据支撑。

十四、效益分析

14.1 经济效益

14.2 生态效益

14.3 科研与社会效益

十五、国标规范

本方案设备选型、监测方法、施工流程、数据输出严格遵循国家及行业现行古树、木结构无损检测标准，确保监测合规、数据有效、可用于官方验收：

十六、参考文献

十七、案例分享

17.1 景区千年古树无损在线监测案例

某5A级风景名胜区拥有数十株树龄超千年的国家级保护古树，存在树干内部空洞、木质腐朽等隐性病害，景区长期依靠人工巡检，无法精准掌握内部病害状态，大风季节存在倒伏安全隐患，管护压力极大。景区部署本套超声波古树空心在线长期监测系统，对核心景观古树进行一对一专属在线监测。

系统通过全天候超声波层析扫描，精准生成每株古树树干内部结构成像图，量化空洞率与腐朽范围，持续跟踪病害月度演变趋势。通过长期监测发现3株古树存在空洞快速扩张隐患，系统及时推送二级预警。景区依据监测数据精准开展局部防腐、空洞填充、树干加固作业，避免盲目大修。应用以来，景区古树突发倒伏、断干风险彻底清零，古树管护从经验巡检升级为数据化精准保育，顺利通过文物古树保护专项验收，景观与文物保护成效显著。

17.2 城市公园古树健康数字化管护案例

某城市综合性公园拥有百年以上古树42株，涵盖樟树、银杏、朴树等多个品种，部分古树树体老化严重，内部空洞病害多发，传统人工检测精度低、无量化数据，无法满足园林数字化管护要求。公园批量部署超声波古树空心在线监测设备，构建古树健康数字化监测网络。

系统为每株古树建立独立健康档案，实时更新内部缺陷数据与成像图谱，自动分析病害演变趋势，分级推送管护建议。针对空洞稳定的古树采取常态化观测养护，针对病害扩张的古树采取针对性修复加固，实现分类分级精准管护。项目落地后，公园古树人工巡检工作量减少70%，古树病害处置精准度大幅提升，无古树损毁、倒伏事故发生，成功打造城市古树数字化管护示范场景。

17.3 古建园林古树保护性科研监测案例

某文物古建园林保护区，为研究古树老化腐朽机理、优化古建配套植被保育技术，联合高校开展古树长期科研监测项目。项目部署20套超声波古树空心在线监测系统，对园区典型古树进行全年不间断无损监测。

通过长期时序监测数据，科研团队精准掌握了不同树龄、不同树种古树的内部空洞发育规律、腐朽扩张速率，明确了风雨、温湿度等环境因子对古树病害演变的影响机制。依托系统高清层析成像与量化数据，完成多项古树保护科研课题，形成一套标准化的古树无损监测与保育技术方案，为区域古建园林古树保护、文物生态保育提供了重要的数据支撑与技术示范。
