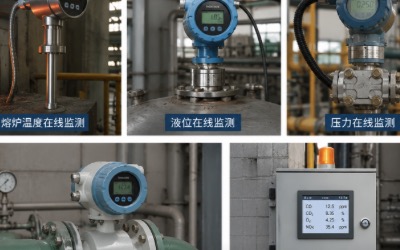

熔炉温度、液位、压力、冷却水流量、气体浓度

时间：2026-06-07 涉川

一、方案介绍

本方案以S-CJ711 防水多通道智能采集主机为核心，构建熔炉温度、液位、压力、冷却水流量、可燃 / 有毒气体浓度五参数一体化在线监测体系，针对冶金、铸造、热处理、玻璃、化工等行业熔炉高温、高压、易燃易爆的恶劣工况，采用工业级耐高温、防爆传感器，依托 S-CJ711 主机 10 路 4~20mA 模拟输入、双路 RS485 总线、MODBUS+XMSIYB 双协议、4G / 以太网双传输、IP65 工业防护及本地 FLASH 离线存储能力，实现熔炉全工况 7×24 小时连续监测、智能分级预警、自动联动控制。

系统可实时采集炉膛温度、金属液位、炉内压力、冷却水进出水流量、一氧化碳 / 甲烷 / 硫化氢等气体浓度，内置熔炉安全运行模型，当参数超标时自动触发声光报警、切断燃料供应、启动应急排风，解决传统人工巡检 "不及时、不连续、精度低、风险高" 的痛点，为熔炉安全生产、能耗优化、设备运维提供数字化、智能化支撑，有效防范熔炉超温、超压、泄漏、爆炸等重大安全事故。

二、监测目标

多参数精准同步监测：实现熔炉核心运行参数全覆盖，各参数测量精度符合工业级标准，数据采集频率 1~10 秒可自定义，同步性误差≤1 秒。
全工况连续稳定运行：设备适应 - 40℃~+80℃环境温度，传感器耐受最高 1800℃炉膛高温，全年在线率≥99.5%，断网时本地自动缓存≥1 年数据。
极速安全预警响应：参数超标时现场声光报警≤1 秒触发，平台预警推送≤3 秒，联动控制响应≤5 秒，实现事故早期预警与快速处置。
智能联动闭环管控：支持与燃料切断阀、冷却水调节阀、应急排风机、报警装置联动，实现 "监测 - 预警 - 处置" 全流程自动化。
数据全生命周期追溯：自动存储原始数据、报警记录、操作日志≥5 年，支持任意时段查询、导出与溯源，满足安全生产监管与事故调查要求。
能耗与设备健康分析：基于监测数据统计熔炉能耗、设备运行时长，分析设备健康状态，预测设备故障，指导预防性维护。

三、需求分析

安全生产刚需：熔炉运行过程中存在超温、超压、金属液泄漏、可燃气体爆炸等重大安全风险，传统人工巡检无法实时监控，易引发重大安全事故。
多参数同步监测需求：熔炉温度、液位、压力、冷却水流量、气体浓度相互关联，单一参数监测无法全面反映熔炉运行状态，需多参数同步采集与关联分析。
恶劣工况适配需求：熔炉现场高温、高湿、多粉尘、强电磁干扰，普通传感器与采集设备无法稳定运行，需工业级耐高温、防爆、抗干扰设备。
应急联动管控需求：当出现异常工况时，需快速自动切断燃料、启动排风、关闭设备，避免事故扩大，传统人工处置响应慢、风险高。
合规监管需求：国家安全生产法规强制要求熔炉等特种设备安装在线监测系统，需满足《工业炉窑大气污染物排放标准》《特种设备安全法》等标准要求。
数字化管理需求：需将分散的熔炉运行数据统一管理，实现远程监控、智能分析、自动报表，替代人工记录与巡检，提升管理效率。

四、监测方法

多点热电偶温度监测法：在炉膛、炉壁、出料口等关键位置布设 K 型 / S 型热电偶，多点同步采集不同区域温度，全面反映熔炉热场分布。
雷达 / 导波雷达液位监测法：采用非接触式雷达液位计或导波雷达液位计，实时测量炉内金属液位高度，不受高温、蒸汽、粉尘干扰。
扩散硅压力监测法：在炉顶、烟道、冷却水管道安装扩散硅压力变送器，测量炉内压力与管道压力，监测压力异常波动。
电磁流量监测法：在冷却水进出水管安装电磁流量计，实时测量冷却水流量，计算冷却效率，防范冷却水不足导致的炉体过热。
红外 / 电化学气体监测法：在车间顶部、熔炉周边布设红外可燃气体传感器与电化学有毒气体传感器，监测一氧化碳、甲烷、硫化氢等气体泄漏。
S-CJ711 集中采集法：所有传感器信号接入 S-CJ711 主机，统一完成信号滤波、模数转换、本地存储与云端传输，实现多参数集中管控。
分级联动控制法：根据参数超标等级，自动触发不同级别的预警与联动控制，实现安全闭环管控。

五、应用原理

1. 各参数监测原理

温度监测：热电偶基于热电效应，将温度差转换为热电势信号，经变送器转换为 4~20mA 标准信号；K 型热电偶适用于 0~1300℃，S 型热电偶适用于 0~1800℃。
液位监测：雷达液位计发射高频电磁波，经液面反射后接收回波，通过测量电磁波往返时间计算液位高度，非接触式测量不受介质温度、粘度影响。
压力监测：扩散硅压力变送器的敏感元件受压后电阻发生变化，经电桥转换为电压信号，再转换为 4~20mA 标准信号，测量范围 0~10MPa 可选。
流量监测：电磁流量计基于法拉第电磁感应定律，导电液体在磁场中流动产生感应电动势，电动势大小与流速成正比，从而计算出体积流量。
气体监测：红外传感器利用气体对特定波长红外光的吸收特性测量可燃气体浓度；电化学传感器通过气体与电解液的电化学反应产生电流，测量有毒气体浓度。

2. S-CJ711 采集传输原理

S-CJ711 主机通过 10 路 4~20mA 模拟通道接入温度、液位、压力、流量传感器，双路 RS485 总线接入气体传感器与执行设备；MCU 对原始信号进行滤波、放大、模数转换，结合温度补偿算法修正测量误差；本地 8Mbit FLASH 扩展至 32G 工业级存储卡，缓存≥1 年历史数据；通过 4G / 以太网将数据加密上传至云端平台，断网时自动缓存，恢复后断点续传；同时支持接收平台下发的控制指令，驱动继电器输出控制执行设备。

3. 智能联动控制原理

系统内置熔炉安全运行阈值模型，实时比对监测数据与阈值：当参数达到预警值时，触发现场声光报警与平台预警；当参数达到危险值时，自动输出开关量信号，切断燃料供应电磁阀、启动应急排风机、关闭熔炉进料系统，防止事故扩大。

六、功能特点

五参数一体化集成：单台 S-CJ711 主机可同时接入 8 路模拟量 + 2 路数字量传感器，实现温度、液位、压力、流量、气体浓度同步监测，无需多台采集设备。
工业级高可靠性：全系列传感器采用耐高温、防爆、抗干扰设计，S-CJ711 主机 IP65 防水防尘，-40℃~+80℃宽温工作，适应熔炉恶劣工况。
极速响应与联动：传感器响应时间≤1 秒，预警推送≤3 秒，联动控制≤5 秒，毫秒级捕捉异常工况，快速处置安全隐患。
多级智能预警：支持四级分级预警，可自定义各参数阈值，通过现场声光、平台弹窗、短信、电话多渠道推送报警信息。
本地离线存储：32G 大容量本地存储，断网断电不丢数据，网络恢复后自动补传，保障数据连续性与完整性。
远程智能运维：云端远程查看设备状态、修改参数、升级固件，故障自动报警，运维成本降低 60%。
能耗与健康分析：自动统计熔炉能耗、运行时长，分析设备健康状态，预测设备故障，指导预防性维护。
合规化数据管理：自动生成符合安监、环保要求的运行报表与报警台账，数据可查可追溯，满足监管验收要求。
系统扩展性强：S-CJ711 主机可扩展接入烟气排放、电能质量、振动等传感器，构建熔炉全维度监测体系。

七、硬件清单

模块类别	设备名称	规格说明	数量（单台熔炉）	核心用途
主控单元	S-CJ711 防水智能采集主机	IP65，DC12~24V，10 路 4~20mA，双 RS485，4G / 以太网，32G 本地存储	1 台	多参数采集、存储、传输、控制
温度监测单元	K 型热电偶变送器	0~1300℃，4~20mA 输出，耐高温保护套管	3~5 支	炉膛、炉壁、出料口温度监测
温度监测单元	S 型热电偶变送器	0~1800℃，4~20mA 输出，刚玉保护套管	1~2 支	高温炉膛核心区域温度监测
液位监测单元	高温雷达液位计	0~10m，4~20mA 输出，耐温 200℃，防爆等级 ExdⅡCT6	1 台	炉内金属液位监测
压力监测单元	扩散硅压力变送器	0~2.5MPa，4~20mA 输出，耐温 120℃，防爆等级 ExdⅡCT6	2 台	炉内压力、冷却水压力监测
流量监测单元	电磁流量计	DN50~DN200，4~20mA 输出，精度 ±0.5% FS，IP65	2 台	冷却水进出水流量监测
气体监测单元	红外可燃气体探测器	0~100% LEL，4~20mA/RS485，防爆等级 ExdⅡCT6	2~3 台	甲烷、丙烷等可燃气体监测
气体监测单元	电化学一氧化碳探测器	0~1000ppm，4~20mA/RS485，防爆等级 ExdⅡCT6	2~3 台	一氧化碳有毒气体监测
执行控制单元	防爆声光报警器	110dB，红色闪光，ExdⅡCT6，DC24V	1 台	现场声光报警
执行控制单元	防爆电磁阀	220V/24V，DN25~DN50，防爆等级 ExdⅡCT6	2~3 台	燃料切断、冷却水调节
执行控制单元	应急排风机控制器	开关量输出，防爆等级 ExdⅡCT6	1 台	应急排风控制
安装辅材	耐高温线缆、防爆接线盒、支架	耐高温阻燃线缆，IP65 防爆接线盒	1 套	设备固定与布线防护
软件平台	工业熔炉在线监测云平台	PC + 小程序，实时监控、预警联动、能耗分析、报表生成	1 套	远程管理与智能分析

八、硬件参数（量程、精度）

1. S-CJ711 采集主机参数

项目	技术指标
供电电压	DC12~24V 宽压输入
模拟采集通道	10 路，4~20mA 电流输入
数字通讯接口	2 路 RS485，支持 MODBUS-RTU 协议
继电器输出	4 路无源开关量输出，支持联动控制
通讯方式	4G 全网通 + 以太网
本地存储	32G 工业级存储卡，存储≥1 年历史数据
防护等级	IP65
工作温度	-40℃~+80℃
数据上传频率	1 秒～1 小时可自定义

2. 核心传感器参数

监测参数	测量量程	测量精度	响应时间	耐温范围	防爆等级
K 型热电偶	0~1300℃	±0.5%FS	≤1 秒	-40~1300℃	本安型
S 型热电偶	0~1800℃	±0.2%FS	≤1 秒	-40~1800℃	本安型
高温雷达液位计	0~10m	±3mm	≤0.5 秒	-40~200℃	ExdⅡCT6
扩散硅压力变送器	0~2.5MPa	±0.2%FS	≤0.2 秒	-40~120℃	ExdⅡCT6
电磁流量计	0~100m³/h	±0.5%FS	≤1 秒	-20~120℃	IP65
可燃气体探测器	0~100%LEL	±3%FS	≤30 秒	-40~70℃	ExdⅡCT6
一氧化碳探测器	0~1000ppm	±2%FS	≤30 秒	-40~70℃	ExdⅡCT6

九、方案实现

1. 监测点位布设

监测参数	布设位置	数量
炉膛温度	炉膛上部、中部、下部各 1 点，出料口 1 点	4 点
炉壁温度	炉体四周均匀布设 3~4 点，重点监测易过热区域	4 点
金属液位	炉体侧面中心位置，避开进料口与出料口	1 点
炉内压力	炉顶中心位置	1 点
冷却水流量	冷却水进水总管、出水总管各 1 点	2 点
冷却水压力	冷却水进水总管 1 点	1 点
可燃气体	熔炉上方 2m 处、燃料管道接口处各 1 点	2 点
一氧化碳	车间顶部、熔炉操作区各 1 点	2 点

布设要求：热电偶插入炉膛深度≥100mm，避免接触炉壁；雷达液位计安装在炉顶中心，避开进料口与搅拌装置；气体探测器安装在气体易积聚区域，比空气轻的气体安装在高处，比空气重的安装在低处。

2. 现场安装实施

传感器安装：热电偶通过法兰固定在炉壁预留孔，插入深度符合要求；雷达液位计垂直安装在炉顶，确保波束角内无遮挡；压力变送器安装在管道顶部，避免积液；气体探测器固定在立杆上，高度符合规范。
主机安装：S-CJ711 主机安装在熔炉操作间防爆配电箱内，远离高温与强电磁干扰区域；接线端子做好防爆密封处理，设备可靠接地。
执行设备安装：燃料切断阀安装在燃料管道靠近熔炉处，应急排风机安装在车间顶部，声光报警器安装在操作区醒目位置。
接线布线：采用耐高温阻燃电缆，穿镀锌钢管敷设，高温区域采用耐高温线缆；所有接线端子拧紧，做好绝缘与防水处理。
系统调试：通电后设置设备地址、采集频率、预警阈值，测试各参数采集精度、通讯稳定性与联动控制功能。

3. 系统联调与验收

单点测试：逐个测试每个传感器的采集精度，用标准仪器校准，确保误差在允许范围内。
联动测试：模拟各参数超标，测试声光报警、燃料切断、排风启动等联动功能，验证响应时间与准确性。
通讯测试：验证 4G 数据上传、本地缓存、断点续传功能，确保数据完整可靠。
72 小时连续试运行：监测设备运行状态、数据稳定性、预警准确性，确认无误后正式投运。
第三方验收：委托有资质的第三方机构进行检测，出具检测报告，满足安全生产监管要求。

十、数据分析

实时可视化监控：平台以 3D 熔炉模型为底图，展示各测点实时参数、设备状态，异常参数红色标注，动态生成参数变化曲线。
趋势变化分析：生成小时 / 日 / 月 / 年各参数变化曲线，分析熔炉热效率、液位波动、压力变化规律，识别异常趋势。
能耗统计分析：统计熔炉单位产品能耗、小时能耗，对比不同批次、不同工况的能耗差异，优化熔炼工艺，降低能耗。
设备健康分析：基于温度、压力、流量数据，分析炉体结垢、管道堵塞、传感器老化等设备健康状态，预测设备故障，指导预防性维护。
安全事故分析：记录所有报警事件与处置过程，分析事故原因，生成安全分析报告，优化安全管控措施。
自动报表生成：自动生成运行日报、月报、年报，包含参数统计、报警记录、能耗数据、设备状态，支持 Excel/PDF 导出，满足监管与内部管理需求。

十一、预警决策

四级安全预警机制

预警等级	触发条件	现场响应	平台处置措施
蓝色预警	参数达到阈值的 80%~90%	现场声光报警（低频）	平台弹窗提醒，推送至操作工，加强监测，排查异常原因
黄色预警	参数达到阈值的 90%~100%	现场声光报警（中频）	短信推送至班组长，调整熔炉工艺参数，检查设备运行状态
橙色预警	参数超过阈值 10%~20%	现场声光报警（高频）	推送至车间主任，自动启动应急排风机，降低熔炉功率，准备停机检查
红色预警	参数超过阈值 20% 以上	全区域声光报警	推送至厂长与安全部门，自动切断燃料供应，关闭进料系统，人员撤离至安全区域

典型异常联动处置

超温：炉膛温度超过 1300℃→橙色预警→自动降低燃料供应量；超过 1400℃→红色预警→切断燃料供应，启动冷却水喷淋。
超压：炉内压力超过 0.2MPa→橙色预警→打开烟道泄压阀；超过 0.3MPa→红色预警→切断燃料，紧急泄压。
液位过低：金属液位低于 0.5m→黄色预警→提醒加料；低于 0.3m→红色预警→停止加热，防止炉体干烧。
冷却水流量不足：进水流量低于额定值的 70%→黄色预警→检查管道阀门；低于 50%→红色预警→切断燃料，防止炉体过热。
气体浓度超标：可燃气体达到 25% LEL→橙色预警→启动排风机；达到 50% LEL→红色预警→切断电源，人员撤离。

预警处置流程

异常参数触发→现场声光报警→平台多渠道推送预警→责任人现场核查→执行联动处置措施→跟踪监测参数变化→参数恢复正常→解除预警→记录归档。

十二、方案优点

全参数全覆盖：温度、液位、压力、流量、气体浓度五参数同步监测，全面反映熔炉运行状态，无监测盲区。
工业级高可靠：耐高温、防爆、抗干扰设计，适应熔炉恶劣工况，全年稳定运行，故障率低。
极速安全响应：毫秒级数据采集，秒级预警与联动控制，有效防范重大安全事故，保障人员与设备安全。
自动化闭环管控：自动监测、自动预警、自动联动处置，无需人工干预，大幅降低安全风险。
数据可追溯：全流程数据记录与存储，满足安全生产监管与事故调查要求，责任可追溯。
降本增效显著：优化熔炼工艺，降低能耗 10%~15%；预测性维护减少设备故障停机时间，提升生产效率。
远程智能运维：云端远程监控与管理，无需现场值守，运维成本降低 60% 以上。
系统扩展性强：可扩展烟气排放、电能质量、振动等监测参数，构建熔炉全生命周期管理体系。

十三、应用领域

冶金行业：钢铁、有色金属熔炼炉、精炼炉、保温炉在线监测与安全管控。
铸造行业：冲天炉、中频炉、电弧炉、压铸熔炉的温度、液位、压力监测。
热处理行业：淬火炉、回火炉、退火炉、渗碳炉的工艺参数监测与控制。
玻璃行业：玻璃熔窑、坩埚炉的温度、液位、压力监测，保障玻璃生产质量。
化工行业：反应釜、加热炉、焚烧炉的多参数监测与安全预警。
建材行业：水泥回转窑、陶瓷窑炉的温度、压力、烟气监测。

十四、效益分析

安全效益：早期发现并处置异常工况，避免熔炉爆炸、泄漏、火灾等重大安全事故，保障人员生命与财产安全，事故发生率降低 90% 以上。
经济效益：优化熔炼工艺，降低能耗 10%~15%；预测性维护减少设备故障停机时间，年节约维修成本 30% 以上；提升产品合格率，增加经济效益。
管理效益：自动化监测替代人工巡检，减少 80% 的人工工作量；数字化管理提升生产管理效率，实现熔炉运行全流程可追溯。
合规效益：满足国家安全生产法规要求，顺利通过安监、环保部门验收，避免合规处罚。
社会效益：提升企业安全生产水平，减少环境污染，树立良好的企业形象，推动行业数字化转型。

十五、国标规范

GB 50058-2014《爆炸危险环境电力装置设计规范》
GB 50211-2014《工业炉砌筑工程施工与验收规范》
GB/T 30038-2013《道路车辆电气电子设备静电放电测试》
GB 4706.1-2005《家用和类似用途电器的安全通用要求》
GB/T 18216.1-2019《交流 1000V 和直流 1500V 以下低压配电系统电气安全防护措施的试验、测量或监控设备第 1 部分：通用要求》
AQ 2002-2018《炼钢安全规程》
AQ 2003-2018《炼铁安全规程》

十六、参考文献

GB 50058-2014 爆炸危险环境电力装置设计规范 [S]
《工业炉窑安全技术与管理》，化学工业出版社，2022
工业熔炉在线监测系统设计与应用 [J]. 冶金自动化，2023
高温工业热电偶测温技术研究进展 [J]. 仪器仪表学报，2022
雷达液位计在高温熔融金属液位测量中的应用 [J]. 自动化仪表，2021
化工企业可燃有毒气体监测系统设计规范 [J]. 中国安全生产科学技术，2020

十七、案例分享

某大型精密铸造企业拥有 8 台中频感应熔炉，原采用人工巡检方式，每 2 小时记录一次温度、压力，存在巡检不及时、数据不准确、安全隐患大等问题，曾发生 2 起熔炉超温过热事故，造成设备损坏与停产损失。

2024 年企业部署本方案，为每台熔炉安装 S-CJ711 采集主机及配套传感器，实现五参数在线监测与智能联动控制：

系统 7×24 小时连续监测，成功预警 12 起早期异常工况，其中 3 起冷却水流量不足、5 起温度异常、4 起气体泄漏，均在 10 分钟内完成处置，未发生安全事故。
基于能耗分析优化熔炼工艺，每吨铸件能耗降低 12%，年节约电费约 80 万元；产品合格率从 92% 提升至 97%，年增加产值约 200 万元。
自动化监测替代人工巡检，减少 6 名巡检人员，年节约人工成本约 60 万元；预测性维护减少设备故障停机时间 30%，年增加生产时间约 15 天。
系统自动生成的运行报表与安全台账，顺利通过应急管理部门的安全生产标准化一级验收，成为当地铸造行业安全生产示范企业。
