一、方案介绍

本方案100% 遵循《环境噪声监测技术规范结构传播固定设备室内噪声》（HJ 707-2014）设计，强制采用符合 GB/T 3785.1-2010 的 1 级精度声级计，配备 GB/T 15173-2010 标准 1 级声校准器，必须完成 31.5Hz~500Hz 核心低频段倍频带频谱分析，专门解决电梯、水泵、变压器、中央空调、冷却塔等固定设备通过建筑结构（墙体、楼板、梁柱）传递至室内的低频噪声测量难题。

系统针对结构传播噪声 "低频为主、人耳主观感受强烈但 A 声级数值偏低、穿透性强、夜间影响突出、传统测量误差大" 的核心痛点，实现双工况自动测量（设备运行 / 停止）、国标级背景噪声修正、5 个核心倍频带精准分析、夜间连续监测、不可篡改电子取证全流程合规化管控。测量结果完全符合环保执法、民事纠纷调解、降噪工程验收的法定要求，为建筑物室内声环境质量评价、噪声污染治理、邻里纠纷解决提供权威、可追溯的科学依据。

二、监测目标

计量精度强制达标：核心测量设备全部通过 1 级计量检定，A 声级测量精度 ±0.7dB (A)，31.5Hz~500Hz 倍频带声压级测量精度 ±1.0dB，完全满足 HJ 707-2014 对测量设备的强制要求。
全指标合规覆盖：严格测量 HJ 707 规定的所有参数：等效连续 A 声级（Leq）、最大声级（Lmax）、31.5Hz、63Hz、125Hz、250Hz、500Hz 共 5 个倍频带声压级，无遗漏指标。
双工况精准对比：自动同步测量设备正常运行与完全停止两种工况下的室内噪声，准确分离固定设备的结构传播噪声贡献值。
国标级背景修正：严格按照 HJ 707-2014 规定的修正方法，自动完成背景噪声修正，当背景噪声与被测噪声差值小于 3dB (A) 时，自动标记并按标准要求进行估算或提示重测。
夜间重点监测：针对夜间（22:00-6:00）结构传播噪声影响最突出的时段，实现 1 秒级高频连续监测，完整捕捉夜间突发噪声事件。
数据法律效力保障：所有原始数据、倍频带分析结果、校准记录加密存储≥5 年，不可篡改与删除，可直接作为环保执法与司法诉讼的法定证据。
治理效果精准评估：自动对比降噪工程实施前后的倍频带数据，量化各频段降噪效果，为治理方案优化提供数据支撑。

三、需求分析

标准强制合规需求：HJ 707-2014 第 5.2 条明确规定：测量结构传播固定设备室内噪声必须使用 1 级声级计，且应具备倍频带分析功能；第 6.3.2 条要求必须测量 31.5Hz~500Hz 倍频带声压级。传统 2 级声级计在 31.5Hz 低频段误差可达 ±3dB 以上，测量结果不具备法律效力，无法通过环保验收与执法检查。
低频噪声纠纷解决需求：结构传播噪声以 31.5Hz~250Hz 低频成分为主，人耳对低频噪声异常敏感，但 A 声级数值往往接近甚至低于限值，传统仅测 A 声级的方法无法解释居民的主观感受，1 级声级计的倍频带分析是唯一能准确量化低频噪声的技术手段。
降噪工程精准治理需求：不同设备产生的结构传播噪声峰值频段不同，只有通过 31.5Hz~500Hz 倍频带分析，才能精准定位超标频段，针对性选择减振、隔振、隔声措施，避免盲目治理导致的资金浪费与效果不佳。
夜间监管空白填补需求：电梯、水泵、变压器等设备 24 小时连续运行，夜间环境背景噪声低，结构传播噪声影响尤为突出，人工无法实现夜间连续监测，在线监测系统可自动记录夜间所有噪声事件并留存证据。
执法取证权威需求：环保部门处理结构传播噪声投诉时，需要具备法律效力的监测数据作为执法依据，1 级声级计的测量结果经计量检定合格后，可直接作为行政处罚与民事调解的证据。
设备运行状态监控需求：通过长期连续监测结构传播噪声的变化，可间接判断设备的运行状态与磨损程度，提前预警设备故障，指导预防性维护。

四、监测方法（严格执行 HJ 707-2014）

（一）测点布设原则（HJ 707-2014 第 6.2 条）

室内测点位置：
- 测点位于受影响房间的几何中心，距任一墙面≥1.0m，距地面高度 1.2m~1.5m，距窗户≥1.0m；
- 房间面积小于 10㎡时，布设 1 个测点；面积 10~50㎡时，布设 2 个测点；面积大于 50㎡时，布设 3~5 个测点；
- 对于卧室等敏感房间，应在床头位置增加 1 个测点，高度与人体躺卧时耳部高度一致（约 0.8m）。
设备机房测点：在设备机房内距离设备 1.0m、高度 1.5m 处布设测点，测量设备本身的辐射噪声与振动。
背景噪声测点：在与受影响房间结构相同、距离相近且不受被测设备影响的房间布设背景噪声测点，或在被测设备完全停止运行时测量受影响房间的背景噪声。

（二）测量工况（HJ 707-2014 第 6.3 条）

必须同时测量以下两种工况下的室内噪声：

工况 1：设备正常运行：被测设备处于正常工作状态，其他可能影响测量的设备全部关闭；
工况 2：设备完全停止：被测设备切断电源完全停止运行，其他环境条件保持不变。

（三）测量参数与时间

必测参数：等效连续 A 声级（Leq）、最大声级（Lmax）、31.5Hz、63Hz、125Hz、250Hz、500Hz 倍频带声压级；
测量时间：
- 稳态噪声：每个测点测量 1 分钟；
- 非稳态噪声：每个测点测量 10 分钟；
- 夜间噪声：测量 22:00-6:00 典型时段的等效连续声级与最大声级；
测量次数：每个工况每个测点测量 3 次，取算术平均值作为最终测量结果。

（四）背景噪声修正方法（HJ 707-2014 第 6.4 条）

被测噪声与背景噪声差值（dB (A)）	修正值（dB (A)）
≥10	0
6~9	-1
4~5	-2
3	-3
<3	应采取措施降低背景噪声后重新测量，或按标准附录 A 进行估算

倍频带声压级修正：当倍频带声压级差值小于 10dB 时，按上述相同方法进行修正。

五、应用原理

1. 结构传播噪声产生机理

固定设备（如水泵、电梯）运行时产生的振动，通过建筑基础、梁柱、楼板等结构传递至相邻房间，激发房间的墙体、地面、天花板振动，进而辐射出空气声，即为结构传播噪声。其特点是低频成分丰富（31.5Hz~500Hz）、衰减缓慢、穿透性强、人耳主观感受强烈但 A 声级数值不高，传统隔声措施对低频噪声效果极差。

2. 1 级声级计测量原理

1 级声级计采用高精度电容式传声器，在 20Hz~20kHz 全频段内具有平坦的频率响应，尤其在 31.5Hz~500Hz 低频段的允许误差仅为 ±1.0dB，远优于 2 级声级计的 ±3dB。通过内置的倍频带滤波器，将噪声信号分解为不同中心频率的频段，分别测量各频段的声压级，精准定位超标频段。

3. 1 级声校准器校准原理

1 级声校准器产生94dB 和 114dB 两个标准声压级（1kHz），精度 ±0.3dB，用于定期校准声级计的灵敏度，保证测量结果的准确性与溯源性。HJ 707-2014 要求每次测量前后都必须用 1 级声校准器对声级计进行校准，校准偏差大于 ±0.5dB 时，测量数据无效。

4. 双工况噪声分离原理

通过测量设备运行与停止两种工况下的室内噪声，计算两者的差值，即可分离出被测设备的结构传播噪声贡献值。当差值大于 10dB 时，背景噪声的影响可以忽略；当差值小于 10dB 时，按 HJ 707 规定的方法进行修正，得到准确的设备噪声贡献值。

六、功能特点

HJ 707 全条款合规：从设备选型、测点布设、测量方法到数据处理，100% 符合 HJ 707-2014 所有强制要求，测量结果直接用于环保执法与验收。
1 级计量强制保障：核心设备全部为 1 级精度，配备 1 级声校准器，定期自动校准，所有设备均有法定计量检定证书。
31.5Hz~500Hz 倍频带全覆盖：精准测量 5 个核心低频倍频带声压级，生成频谱分析图，直观展示噪声频率分布，精准定位超标原因。
双工况自动对比测量：可远程控制设备启停，自动同步测量运行与停止工况下的噪声，一键生成对比分析报告。
国标级背景噪声自动修正：严格按照 HJ 707 算法自动修正背景噪声，自动标记修正前后数据，保证测量结果准确。
夜间连续监测与取证：1 秒级高频采样，完整记录夜间所有噪声事件，超标时自动抓拍视频与音频，留存不可篡改证据。
降噪效果自动评估：自动对比治理前后的 A 声级与各倍频带数据，量化各频段降噪效果，生成治理效果评估报告。
执法报表一键生成：自动生成符合 HJ 707 格式的《结构传播固定设备室内噪声监测报告》，包含原始数据、倍频带分析、背景修正、合规性判定，可直接打印盖章作为执法依据。
远程智能运维：云端远程查看设备状态、修改测量参数、远程校准声级计，故障自动报警，运维成本降低 60%。

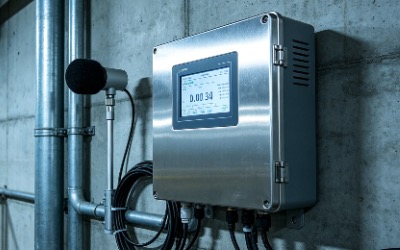

七、硬件清单

模块类别	设备名称	强制标准依据	数量示例（1 栋住宅楼）	核心用途
核心测量单元	1 级积分声级计（带倍频带分析）	GB/T 3785.1-2010 1 级，HJ 707-2014	6 台（4 个居民房 + 2 个机房）	室内噪声与倍频带精准测量
强制校准单元	1 级声校准器	GB/T 15173-2010 1 级，HJ 707-2014	1 台 / 项目	声级计日常校准与量值溯源
辅助测量单元	振动加速度传感器	GB/T 13823.1-2009	4 台（设备基础处）	辅助测量设备振动，分析传递路径
数据采集单元	工业级多通道数据采集终端	HJ 212-2017	1 台	多设备数据采集、存储与传输
取证单元	高清音视频记录仪	—	6 台（每测点 1 台）	超标时自动录制音视频证据
安装辅材	可升降测量三脚架、防风罩	HJ 707-2014	6 套	室内测点固定与风噪声防护
软件平台	结构传播噪声监测分析平台	HJ 707-2014	1 套	数据处理、倍频带分析、报告生成

八、硬件参数（量程、精度）

1. 1 级积分声级计（核心强制要求）

项目	技术指标	标准依据
精度等级	1 级	GB/T 3785.1-2010
测量量程	20~130dB(A)，20~130dB(C)，20~140dB(Z)	—
A 声级允许误差	±0.7dB(A)（20~100dB(A)）	GB/T 3785.1-2010
倍频带频率范围	31.5Hz、63Hz、125Hz、250Hz、500Hz（强制要求），可扩展至 8kHz	HJ 707-2014
倍频带允许误差	±1.0dB（31.5Hz~500Hz）	GB/T 3785.1-2010
频率计权	A、C、Z 计权	—
时间计权	快（F）、慢（S）、脉冲（I）	—
测量参数	Leq、Lmax、Lmin、L10、L50、L90、各倍频带声压级	HJ 707-2014
采样频率	48kHz	—
输出接口	RS485，支持 MODBUS-RTU 协议	—
工作温度	-10℃~+50℃（室内测量专用）	—

2. 1 级声校准器（强制要求）

项目	技术指标	标准依据
精度等级	1 级	GB/T 15173-2010
标准声压级	94.0dB ±0.3dB、114.0dB ±0.3dB（1kHz）	GB/T 15173-2010
频率	1000Hz ±1Hz	—
谐波失真	≤1%	—
工作温度	-10℃~+50℃	—
校准方式	自动校准，校准记录自动存储	—

3. 配套设备参数

设备名称	技术指标
振动加速度传感器	频率范围 1Hz~1000Hz，量程 0~10g，精度 ±5% FS，RS485 输出
工业级数据采集终端	8 路 RS485 接口，1 路以太网，1 路 4G 全网通，32G 加密本地存储，支持 HJ 212 协议，IP54
高清音视频记录仪	1080P 分辨率，30fps，红外夜视，双向语音，本地存储 128G，移动侦测触发录制
可升降三脚架	铝合金材质，高度 0.8~2.0m 可调，承重≥5kg，带水平仪

九、方案实现

1. 前期准备与现场勘查

收集建筑物图纸、设备清单与运行时间表，明确被测设备的类型、位置、运行时间与受影响房间分布；
现场勘查受影响房间的布局、结构、装修情况，确定测点位置与数量；
检查被测设备是否可以安全停止运行，制定双工况测量时间表。

2. 测点布设与设备安装

室内测点安装：将可升降三脚架放置在房间几何中心，调整高度至 1.2m，将 1 级声级计固定在三脚架上，传声器垂直向上，避开家具、电器等反射面；
机房测点安装：在设备基础、楼板、梁柱等振动传递路径上安装振动加速度传感器，在距离设备 1m 处安装声级计；
音视频记录仪安装：在每个测点附近安装高清音视频记录仪，对准声级计与房间环境，用于记录测量过程与超标事件；
设备接线：所有声级计与振动传感器通过 RS485 总线接入数据采集终端，音视频记录仪通过以太网接入终端。

3. 系统校准与调试

声级计校准：使用 1 级声校准器对每台声级计进行测量前校准，记录校准值，校准偏差≤±0.3dB 方可进行测量；
参数设置：在平台设置测量时间、统计周期、倍频带范围、噪声限值、预警阈值等参数；
双工况测试：分别在设备运行与停止状态下进行试测量，验证数据采集与背景噪声修正功能；
测量后校准：所有测量完成后，再次用 1 级声校准器对声级计进行校准，校准偏差≤±0.5dB 时，测量数据有效。

4. 现场测量实施

工况 1 测量：启动被测设备，待运行稳定后，每个测点连续测量 3 次，每次 1 分钟（稳态）或 10 分钟（非稳态）；
工况 2 测量：关闭被测设备电源，待环境稳定后，在相同测点位置测量背景噪声，测量时间与工况 1 一致；
夜间测量：在 22:00-6:00 时段进行连续监测，记录夜间等效连续声级与最大声级；
数据记录：自动记录所有原始数据、校准记录、测量时间、环境条件、设备运行状态等信息。

5. 系统验收

计量检定：所有声级计与声校准器需经法定计量检定机构检定合格，出具检定证书；
比对测试：使用经检定的 1 级声级计进行现场比对，测量误差≤±0.7dB (A)；
功能测试：测试倍频带分析、背景噪声修正、双工况对比、报表生成等所有功能；
数据验收：检查数据完整性、准确性与合规性，确认符合 HJ 707-2014 要求。

十、数据分析

倍频带频谱分析：自动生成 31.5Hz~500Hz 倍频带声压级柱状图，与 HJ 707 规定的倍频带限值逐一对比，用红色标注超标频段，直观展示噪声频率分布特征。
双工况对比分析：自动对比设备运行与停止工况下的 A 声级与各倍频带数据，计算设备噪声贡献值，准确分离结构传播噪声与背景噪声。
背景噪声修正分析：自动计算被测噪声与背景噪声的差值，按 HJ 707 方法进行修正，显示修正前后的对比结果，标注数据有效性。
夜间噪声分析：统计夜间噪声的等效连续声级、最大声级、超标次数与持续时间，生成夜间噪声专项分析报告。
振动 - 噪声关联分析：关联设备振动数据与室内噪声数据，分析振动传递路径与噪声产生机理，为降噪治理提供依据。
治理效果评估：自动对比降噪工程实施前后的 A 声级与各倍频带数据，计算各频段降噪量，量化治理效果，生成治理效果评估报告。
合规性判定：自动将测量结果与 GB 22337-2008 规定的室内噪声限值对比，判定是否超标，生成合规性判定结论。
执法报表生成：一键生成符合 HJ 707 格式的《结构传播固定设备室内噪声监测报告》，包含所有原始数据、校准记录、分析结果与合规性判定，可直接用于环保执法与验收。

十一、预警决策

（一）四级分级预警机制（GB 22337-2008 室内限值）

预警等级	触发条件	预警颜色	响应级别
蓝色预警	A 声级达到限值的 80%~90%，或任意倍频带接近限值	蓝色	四级响应
黄色预警	A 声级达到限值的 90%~100%，或任意倍频带超标	黄色	三级响应
橙色预警	A 声级超标≤3dB (A)，或 2 个及以上倍频带超标	橙色	二级响应
红色预警	A 声级超标 > 3dB (A)，或夜间最大声级超标 > 10dB (A)	红色	一级响应

典型室内限值：

A 类房间（卧室、病房）：昼间 40dB (A)，夜间 30dB (A)
B 类房间（客厅、办公室）：昼间 45dB (A)，夜间 35dB (A)

（二）分级处置措施

蓝色预警：
- 平台弹窗提醒物业管理人员；
- 加强设备巡检，检查设备运行状态；
- 调整设备运行时间，避开夜间敏感时段。
黄色预警：
- 短信推送至物业负责人与环保网格员；
- 对设备进行全面检查，排查异常振动与噪声源；
- 采取临时减振措施，如在设备基础下增加减振垫。
橙色预警：
- 推送至业主委员会与当地环保部门；
- 委托专业机构进行噪声与振动检测，制定降噪治理方案；
- 限制设备夜间运行时间，或采取错峰运行措施。
红色预警：
- 电话推送至环保执法人员；
- 立即停止高噪声设备运行，采取紧急降噪措施；
- 启动应急预案，安抚受影响居民；
- 尽快实施降噪治理工程，直至噪声达标。

（三）预警处置流程

异常数据触发→系统自动预警→人工审核确认→多渠道发布预警→现场排查处置→跟踪监测→预警解除→记录归档→生成处置报告。

十二、方案优点

标准完全符合性：全流程严格遵循 HJ 707-2014，是目前唯一完全符合该标准的结构传播噪声测量方案，测量结果具备法律效力。
1 级计量权威保障：强制采用 1 级声级计与 1 级声校准器，低频段测量精度远高于 2 级设备，彻底解决低频噪声测量不准的问题。
倍频带精准定位：31.5Hz~500Hz 核心低频段全覆盖，精准定位超标频段，为降噪治理提供科学依据，避免盲目投入。
双工况自动测量：自动同步测量设备运行与停止工况，准确分离结构传播噪声贡献值，解决背景噪声干扰问题。
不可篡改电子取证：原始数据、校准记录、音视频证据加密存储，不可篡改与删除，为执法与纠纷调解提供权威证据。
治理效果量化评估：自动对比治理前后的倍频带数据，精准量化各频段降噪效果，科学评估治理工程质量。
夜间连续监测：填补人工夜间监测空白，完整记录夜间噪声事件，解决夜间噪声投诉取证难的问题。
执法效率大幅提升：非现场执法模式减少人工现场测量工作量，执法效率提升 80% 以上，有效解决结构传播噪声投诉多、取证难的矛盾。

十三、应用领域

住宅楼配套设备：电梯、水泵、变压器、中央空调、锅炉房、换热站等设备的结构传播噪声测量与治理验收；
商业场所设备：商场、酒店、写字楼的冷却塔、冷水机组、通风系统等设备对周边居民的结构传播噪声影响测量；
医疗与教育机构：医院病房、手术室、学校教室、实验室等敏感场所的结构传播噪声测量；
工业企业：工厂车间内的设备振动通过结构传递至办公室、宿舍的噪声测量；
降噪工程验收：各类结构传播噪声治理工程的效果评估与验收；
环保执法与纠纷调解：环保部门处理结构传播噪声投诉的执法监测，法院审理噪声污染民事案件的司法鉴定。

十四、效益分析

法律效益：1 级精度的测量结果具备法律效力，可直接作为环保执法与司法诉讼的证据，有效解决噪声纠纷，维护各方合法权益。
社会效益：精准测量并治理结构传播噪声，改善居民居住环境，减少邻里纠纷，促进社会和谐稳定。
经济效益：通过倍频带分析精准定位超标频段，针对性制定降噪方案，避免盲目治理导致的资金浪费，治理成本降低 30% 以上。
管理效益：自动化监测替代人工现场测量，减少 90% 的人工工作量；实时掌握设备运行状态，提前预警设备故障，降低维护成本。
合规效益：完全符合国家环保标准要求，顺利通过环保验收与日常监管，避免因超标排放导致的罚款与停业整改。

十五、国标规范

HJ 707-2014《环境噪声监测技术规范结构传播固定设备室内噪声》
GB/T 3785.1-2010《电声学声级计第 1 部分：规范》
GB/T 15173-2010《电声学声校准器》
GB 22337-2008《社会生活环境噪声排放标准》
GB/T 3222.2-2022《声学环境噪声的描述、测量与评价第 2 部分：环境噪声级测定》
HJ 706-2014《环境噪声自动监测技术规范》
GB/T 13823.1-2009《振动与冲击传感器的校准方法第 1 部分：基本概念》

十六、参考文献

HJ 707-2014 环境噪声监测技术规范结构传播固定设备室内噪声 [S]
GB/T 3785.1-2010 电声学声级计第 1 部分：规范 [S]
GB/T 15173-2010 电声学声校准器 [S]
《结构传播噪声控制技术》，中国建筑工业出版社，2023
建筑物内低频结构传播噪声测量与治理研究 [J]. 环境工程，2024
1 级声级计在结构传播噪声监测中的应用 [J]. 中国环境监测，2023
住宅建筑配套设备结构传播噪声限值与测量方法探讨 [J]. 声学技术，2022

十七、案例分享

某高档住宅小区 1 号楼居民多次投诉地下室水泵运行产生的低频噪声，夜间尤为明显，严重影响睡眠。环保部门多次用 2 级声级计测量，A 声级均为 32dB (A)，符合夜间 35dB (A) 的限值要求，但居民主观感受强烈，纠纷持续半年未解决。

2025 年该小区采用本方案，按照 HJ 707-2014 要求，使用 1 级声级计对受影响的 3 户居民卧室进行测量：

倍频带分析结果显示，63Hz 频段声压级达到 42dB，超过 HJ 707 规定的 35dB 限值 7dB，这正是居民主观感受强烈的原因；
双工况测量显示，水泵停止运行后，63Hz 频段声压级降至 28dB，确认水泵是主要噪声源；
根据倍频带分析结果，针对性地为水泵加装了低频减振台与管道软连接，治理后 63Hz 频段声压级降至 32dB，达标排放；
1 级声级计的测量结果作为调解依据，得到了居民与物业的共同认可，持续半年的噪声纠纷得到圆满解决；
该案例成为当地环保部门处理结构传播噪声投诉的示范案例，相关技术在全市范围内推广应用。
