社会生活环境噪声在线自动监测
时间：2026-06-08
涉川
一、方案介绍
本方案依据GB 22337-2008《社会生活环境噪声排放标准》 编制，面向商业综合体、KTV、餐饮门店、商住楼宇配套设备、文体场馆等各类社会生活噪声源，打造集实时在线监测、低频频谱解析、智能研判、远程管控、证据留存于一体的自动化监测体系。方案严格执行设备要求，统一采用2 级及以上积分声级计，标配 31.5Hz~8kHz 全频段倍频带频谱分析功能，重点针对社会生活噪声中普遍存在的低频结构传播噪声、突发间歇性噪声、昼夜排放差异大等典型特征开展监测。
系统摆脱传统人工巡检频次低、夜间监管缺位、低频噪声无法精准判定的短板，实现 7×24 小时无人值守运行，同步输出 A 计权声级与倍频带频谱数据，既能完成边界噪声常规管控，也可对室内结构传声进行溯源分析。监测数据、频谱图谱、超标记录自动存储，可对接属地生态环境监管平台，同时满足场所自主合规管理、环保监督检查、邻里噪声纠纷取证等多重使用场景，为社会生活噪声常态化、精细化治理提供完整技术支撑。
二、监测目标
-
设备与参数合规：全线配置 2 级及以上积分声级计，完整实现 31.5Hz~8kHz 倍频带频谱分析，测量指标、技术参数符合国家噪声监测相关标准，数据合法有效。
-
全时段连续监测：实现昼夜不间断在线监测，精准捕捉营业时段、夜间休息时段的稳态噪声与突发噪声，覆盖早、中、晚及凌晨等全时段噪声变化规律。
-
多维度指标采集：同步监测等效连续 A 声级、最大声级、累计百分声级，搭配倍频带频谱数据，区分空气传声与低频结构传播噪声，支撑噪声源溯源。
-
智能预警与取证：设置多级预警阈值，噪声超标或频谱出现异常时自动告警，联动音视频抓拍，形成完整证据链，满足监管与纠纷处置需求。
-
数据标准化管理：监测数据、频谱文件、设备校准记录长期加密存储，支持格式标准化导出与平台对接，满足日常自查、环保抽查、年度备案要求。
-
长效治理支撑：通过长期频谱与声级数据积累，分析噪声时段分布、频率特征，为场所降噪改造、营业时间优化、设备运维提供数据依据。
三、需求分析
-
标准执行硬性要求：GB 22337-2008 对社会生活噪声监测设备、分析能力提出明确要求，监管部门现场核查、项目验收、排污备案时，均要求使用 2 级及以上积分声级计，且针对低频扰民噪声需提供倍频带频谱数据，简易设备无法满足合规要求。
-
低频噪声监测刚需：KTV 音响、中央空调、水泵、电梯等设备产生的噪声以 31.5Hz~250Hz 低频为主，该类噪声穿透力强、主观体感明显，仅依靠 A 声级无法全面判定污染程度，必须借助倍频带频谱分析定位超标频段。
-
夜间监管缺失问题：社会生活噪声投诉集中在夜间 22:00 至次日 6:00，人工巡检难以实现全覆盖、高频次检查，需要在线自动监测系统填补夜间监管空白。
-
纠纷取证与溯源需求：商住混合区域噪声纠纷频发，双方对噪声来源、超标情况争议较大，连续监测数据 + 频谱图谱可客观区分噪声类型、锁定污染源，为调解、仲裁提供有效依据。
-
场所自主管理需求：各类经营性场所需要实时掌握自身噪声排放状态，提前预判超标风险，主动调整运营方式，避免环保处罚、邻里投诉。
-
监管效率提升需求：监管部门管辖点位多、范围广，人工巡查人力成本高，在线监测系统可实现非现场监管，提升社会生活噪声治理的整体效率。
四、监测方法
（一）测点布设（执行 GB 22337-2008）
-
场所边界测点：沿营业场所、公共活动区域法定边界均匀布点，测点距边界外 1m、地面高度 1.2~1.5m，距墙体、围栏等反射面不小于 1m；边界较长、临近居民区的路段加密布设。
-
室内敏感测点：针对结构传播噪声，在受影响住宅卧室、客厅等房间中央布设测点，测点距墙面≥1m，高度 1.2~1.5m，专门监测设备传至室内的低频噪声。
-
声源近点：在中央空调外机、风机、水泵、音响主机等主要噪声设备周边增设测点，用于精准溯源。
-
背景测点：在不受被测噪声影响的区域设置背景监测点，用于按照标准完成背景噪声修正。
（二）测量参数与分析范围
-
基础声级参数：等效连续 A 声级（Leq）、最大声级（Lmax）、L10、L50、L90 累计百分声级，采用 A 计权、慢时间特性。
-
频谱分析范围：固定覆盖31.5Hz~8kHz全频段，输出 1/1 倍频带、1/3 倍频带声压级数据及可视化频谱图。
-
测量时段：划分为昼间（6:00-22:00）、夜间（22:00-6:00）两大时段，夜间为重点监测时段；单组统计周期设置为 10 分钟，原始数据 1 秒采集一次。
（三）背景噪声修正
严格按照 GB 22337-2008 规定执行：当被测噪声与背景噪声差值≥10dB (A) 无需修正；差值在 3~9dB (A) 区间按对应数值扣减修正；差值小于 3dB (A) 时，系统自动标记并提示重新监测或采用估算方式处理。
（四）设备校准要求
参照 GB/T 3785.1、GB/T 15173 执行，定期使用声校准器完成现场校准，每次监测前后校准偏差控制在允许范围内，每年度送计量机构完成强制检定。
五、应用原理
1. 二级积分声级计工作原理
设备采用高精度电容式传声器，将空气中的声压振动转化为模拟电信号，经放大、滤波电路处理后，通过 A 计权网络模拟人耳听觉特性，再依托积分算法计算指定时段内的等效连续声级。2 级积分声级计按照国标设计，在 20Hz~12.5kHz 频率范围内保持稳定响应，误差符合规范，完全适配社会生活噪声常规监测与监管使用。
2. 倍频带频谱分析原理
系统内置专用滤波模块，将 31.5Hz~8kHz 连续噪声信号，按 1/1、1/3 倍频带规则拆分出多个独立中心频率频段，分别计算每个频段的声压级。不同声源具备固定频率特征：音响噪声中高频突出，水泵、电梯、空调以低频成分为主，通过频谱图谱可快速区分噪声类型、定位核心污染源。
3. 数据采集与传输原理
声级计、频谱模块采集的原始数据，同步传输至工业采集终端，完成本地加密存储后，通过 4G / 以太网双链路上传至云端管理平台。系统支持断点续传，网络中断时数据本地缓存，恢复后自动补传，保证数据完整不丢失。
4. 噪声判定与预警原理
平台内置 GB 22337-2008 各区域噪声限值，实时比对监测声级与阈值；同时结合倍频带数据判断低频异常。当数值接近或超出限值、频谱出现典型超标特征时，系统自动触发预警，并联动音视频设备抓拍现场画面，形成声、图、数一体化证据。
六、功能特点
-
标准全面适配：采用 2 级及以上积分声级计，标配 31.5Hz~8kHz 倍频带频谱分析，完全满足社会生活噪声监测的设备与技术要求，数据可用于监管检查与纠纷取证。
-
多参数一体化监测：同步输出常规声级指标 + 全频段频谱图谱，兼顾常规管控与低频噪声溯源双重需求。
-
昼夜分档统计：自动划分昼间、夜间时段，分别计算统计数据，匹配 GB 22337 昼夜不同限值要求。
-
自动背景修正：内置国标修正算法，结合背景测点数据自动完成噪声修正，减少人工计算误差。
-
多级智能预警：设置临近限值、轻度超标、严重超标多级告警，支持平台弹窗、短信、APP 消息多渠道推送。
-
音视频联动取证：超标及频谱异常时自动抓拍图片、录制视频，时间、噪声数值、频谱信息叠加存档，证据不可篡改。
-
长期数据存储：本地 + 云端双存储架构，原始数据、频谱文件、告警记录、校准记录长期留存，满足追溯要求。
-
报表自动生成：按日、周、月、年自动生成监测报表、频谱分析报告，格式符合环保备案要求，支持一键导出。
-
远程运维管理：可远程查看设备状态、修改参数、发起远程校准，减少现场运维工作量。
-
多场景适配：室内、室外测点均可使用，适配商业门店、商住楼宇、文体场馆、休闲娱乐场所等各类社会噪声场景。
七、硬件清单
|
模块分类
|
设备名称
|
配置说明
|
单套点位配置
|
主要用途
|
|---|---|---|---|---|
|
核心监测设备
|
2 级积分声级计（带倍频带分析）
|
2 级精度，31.5Hz~8kHz 频谱分析，A/C/Z 计权，慢 / 快时间特性
|
1 台 / 测点
|
声级采集、全频段倍频带分析
|
|
辅助监测设备
|
背景噪声监测仪
|
同主声级计参数，用于背景值采集
|
1 台 / 监测区域
|
背景噪声同步监测
|
|
取证单元
|
高清红外摄像头
|
1080P，红外夜视，移动侦测抓拍
|
1 台 / 测点
|
超标现场音视频取证
|
|
数据终端
|
工业数据采集传输仪
|
RS485 / 以太网 / 4G，本地加密存储，支持标准传输协议
|
1 台 / 区域
|
数据汇总、存储、上传
|
|
校准设备
|
2 级声校准器
|
符合 GB/T 15173，用于设备定期校准
|
1 台 / 项目
|
日常校准、量值溯源
|
|
供电系统
|
市电 + 后备电源
|
断电续航≥24h
|
1 套 / 测点
|
设备稳定供电
|
|
安装配件
|
不锈钢立杆、三脚架、防风罩、防水接线盒、防雷组件
|
IP65 防护，户外 / 室内两用
|
1 套 / 测点
|
设备固定、防护、防雷
|
|
平台软件
|
社会生活噪声监测管理平台
|
数据展示、频谱分析、预警、报表、设备管理
|
1 套
|
系统整体管控与数据分析
|
八、硬件参数（量程、精度）
1. 2 级积分声级计（含倍频带分析）
|
技术项目
|
技术参数
|
执行标准
|
|---|---|---|
|
精度等级
|
2 级
|
GB/T 3785.1-2010
|
|
声级测量量程
|
25 ~ 130 dB(A)
|
-
|
|
A 计权允许误差
|
±1.5 dB (A)（30~120dB 区间）
|
GB/T 3785.1-2010
|
|
频率响应范围
|
20Hz ~ 12.5kHz
|
-
|
|
倍频带分析范围
|
31.5Hz ~ 8kHz（支持 1/1、1/3 倍频带）
|
项目强制要求
|
|
倍频带声压级误差
|
≤±1.5 dB
|
GB/T 3785.1-2010
|
|
计权方式
|
A、C、Z 计权（默认 A 计权）
|
GB 22337-2008
|
|
时间特性
|
快 (F)、慢 (S)（默认慢特性）
|
GB 22337-2008
|
|
采样速率
|
1 次 / 秒
|
-
|
|
本地存储
|
支持连续 6 个月以上数据存储
|
-
|
|
工作温度
|
-30℃ ~ +70℃
|
-
|
|
防护等级
|
IP65（户外型）/IP54（室内型）
|
-
|
2. 2 级声校准器
|
技术项目
|
技术参数
|
执行标准
|
|---|---|---|
|
精度等级
|
2 级
|
GB/T 15173-2010
|
|
标称声压级
|
94dB（1kHz），误差≤±0.3dB
|
GB/T 15173-2010
|
|
输出频率
|
1000Hz ±1Hz
|
-
|
|
谐波失真
|
≤1%
|
-
|
|
工作温度
|
-10℃ ~ +50℃
|
-
|
3. 工业数据采集传输仪
|
技术项目
|
技术参数
|
|---|---|
|
通讯接口
|
RS485、以太网、4G 全网通
|
|
本地存储
|
32G 工业存储卡，断点续传
|
|
传输协议
|
支持通用环保传输协议
|
|
工作温度
|
-40℃ ~ +80℃
|
|
防护等级
|
IP54
|
4. 高清摄像头
|
技术项目
|
技术参数
|
|---|---|
|
分辨率
|
1920×1080
|
|
夜视距离
|
室内 / 户外红外夜视≥20m
|
|
触发方式
|
移动侦测、平台联动抓拍
|
九、方案实现
（一）现场勘查与点位规划
结合场地平面图、周边建筑分布、噪声源位置开展现场勘查，区分户外边界测点、室内敏感测点、设备近点、背景测点；按照 GB 22337 要求确定安装高度、距离，形成点位分布图，明确安装顺序与施工范围。
（二）设备安装施工
-

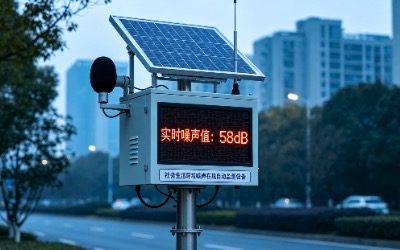

户外测点：浇筑基础、安装不锈钢立杆，布设防雷接地（接地电阻≤4Ω），依次固定声级计、摄像头、采集终端，加装防风防雨罩；
-
室内测点：使用可升降三脚架固定设备，避开家具、墙体反射面，保证测点空间开阔；
-
线路布设：信号线、电源线分路布置，接口做防水、绝缘处理，室内外线路规范走线；
-
供电调试：接通市电，测试后备电源切换功能，确保断电后设备正常运行。
（三）系统调试与参数配置
-
设备校准：使用 2 级声校准器对所有声级计完成现场校准，记录校准数据，确保偏差在允许范围；
-
参数设置：在平台配置昼夜时段划分、区域噪声限值、预警阈值、统计周期、频谱输出格式；
-
通讯测试：验证数据上传、远程访问、指令下发功能，确保传输稳定；
-
联动测试：模拟噪声超标，测试预警推送、摄像头抓拍、数据记录等联动功能。
（四）试运行与验收
-
72 小时连续试运行：监测设备运行状态、数据完整性、频谱输出稳定性，排查异常问题；
-
数据比对：使用便携标准声级计进行现场人工比对，声级、频谱数据偏差符合标准；
-
资料移交：提交设备清单、校准记录、点位图、操作手册；
-
正式投用：验收合格后，系统转入常态化在线监测。
（五）日常运维管理
-
每月开展现场巡检，清洁传声器、检查线路与供电；
-
每季度使用声校准器完成现场校准，每年送计量机构检定；
-
定期导出数据、报表，归档留存；
-
故障响应：设备异常 24 小时内到场处置。
十、数据分析
-
基础数据统计：自动统计各测点昼间、夜间等效 A 声级、最大声级、累计声级，生成小时、日、周变化曲线，直观展示噪声时序变化。
-
倍频带频谱分析：自动生成 31.5Hz~8kHz 频谱柱状图 / 曲线图，标注各频段声压级，对比标准限值，定位低频、中高频超标区间。
-
背景修正计算：调用背景测点数据，自动完成国标要求的背景噪声修正，展示修正前后数值对比。
-
超标事件分析：汇总所有超标记录，统计超标时长、超标倍数、发生时段，结合频谱数据判定噪声类型与污染源。
-
趋势研判：按月、季度、年度分析噪声整体变化趋势，评估降噪措施、运营调整的实际效果。
-
报表导出：自动生成监测数据表、频谱分析报告、超标汇总表，支持 Excel、PDF 格式导出，满足自查、备案、监管检查使用。
十一、预警决策
（一）四级预警分级（依据 GB 22337-2008 限值）
|
预警等级
|
触发条件
|
预警颜色
|
推送对象
|
|---|---|---|---|
|
蓝色预警
|
噪声值达到限值 80%~90%，频谱无明显异常
|
蓝色
|
场所环保 / 运营管理员
|
|
黄色预警
|
噪声值达到限值 90%~100%，或局部频段接近限值
|
黄色
|
场所负责人、片区网格员
|
|
橙色预警
|
噪声轻度超标（≤3dB (A)），或低频段明显超标
|
橙色
|
片区监管人员、场所主要负责人
|
|
红色预警
|
噪声严重超标（＞3dB (A)），夜间突发噪声 / 低频污染突出
|
红色
|
生态环境执法人员、属地管理部门
|
（二）分级处置措施
-
蓝色预警：现场排查音响、风机、空调等设备运行状态，适当优化运营方式，加强现场管控。
-
黄色预警：立即调低设备音量、降低设备负荷，调整作业 / 营业时段，重点关注夜间噪声。
-
橙色预警：暂停高噪声设备运行，开展降噪检查，限期完成整改，同步向监管部门反馈处置情况。
-
红色预警：立即停止高噪声作业，启动应急降噪方案，配合执法部门现场核查，制定长效治理措施。
（三）整体处置流程
数据异常触发预警 → 系统自动取证存档 → 管理人员线上核查 → 现场排查整改 → 持续监测跟踪 → 预警解除 → 事件归档总结
十二、方案优点
-
标准匹配度高：严格采用 2 级积分声级计，标配 31.5Hz~8kHz 倍频带分析，完全契合现行国标与监管要求，数据合法有效。
-
低频溯源能力强：依托全频段频谱分析，精准识别结构传播低频噪声、音响中高频噪声，解决传统监测无法溯源的痛点。
-
全天候无人值守：7×24 小时自动运行，补齐夜间、节假日监管短板，大幅减少人工巡检工作量。
-
证据链完整：声级数据 + 频谱图谱 + 音视频三位一体取证，纠纷处置、执法检查时说服力强。
-
适用性广：室内、户外测点通用，可覆盖娱乐场所、商铺、楼宇设备、文体场馆等全部社会生活噪声场景。
-
运维便捷：支持远程查看、远程配置，定期校准流程简单，企业、物业均可自主完成日常运维。
-
成本合理：选用 2 级设备，在满足合规前提下控制建设与运维成本，适合大面积、多点位批量部署。
-
扩展性强：可拓展气象、振动监测模块，也可对接上级环保监管平台，适配后期管理升级需求。
十三、应用领域
-
经营性娱乐场所：KTV、酒吧、影院、健身房、棋牌室等营业性文化娱乐场所噪声监测。
-
商业经营场所：餐饮门店、商场、农贸市场、沿街商铺等商业活动噪声监测。
-
商住配套设施：居民楼内电梯、水泵、中央空调、换热站等固定设备结构传播噪声监测。
-
公共文体区域：公园、广场、体育馆、展览馆等公共活动噪声监测。
-
噪声纠纷处置：商住混合区邻里噪声投诉、调解、仲裁的常态化监测取证。
-
环保监管与备案：属地生态环境部门日常监管、企业排污备案、竣工环保验收监测。
十四、效益分析
-
合规效益：设备、监测方法、输出数据全部符合国标要求，顺利通过环保检查、备案与验收，避免因监测不合规、噪声超标产生处罚。
-
管理效益：自动化监测替代人工巡检，降低人力投入；实时预警提前干预，实现噪声从 “事后整改” 转向 “事前管控”。
-
纠纷化解效益：连续监测数据与频谱证据客观公正，减少邻里噪声争议，降低信访、投诉数量，维护区域和谐。
-
技术治理效益： 通过频谱分析精准定位超标频段与声源，指导降噪改造，避免盲目投入，提升治理效果、节约改造成本。
-
社会形象效益：场所主动开展噪声管控，体现环保主体责任，提升周边居民好感度与企业品牌形象。
十五、国标规范
-
GB 22337-2008《社会生活环境噪声排放标准》
-
GB/T 3785.1-2010《电声学 声级计 第 1 部分：规范》
-
GB/T 15173-2010《电声学 声校准器》
-
HJ 706-2014《环境噪声自动监测技术规范》
-
GB/T 3222.2-2022《声学 环境噪声的描述、测量与评价 第 2 部分》
-
HJ 212-2017《污染物在线监控（监测）系统数据传输标准》
十六、参考文献
-
GB 22337-2008 社会生活环境噪声排放标准 [S]
-
GB/T 3785.1-2010 电声学 声级计 第 1 部分：规范 [S]
-
环境噪声自动监测技术与应用 [J]. 中国环境监测，2023
-
低频结构传播噪声频谱特征及监测方法研究 [J]. 声学技术，2024
-
倍频带分析在社会生活噪声溯源中的应用 [J]. 环境工程，2023
-
《噪声监测与噪声控制实用技术》，中国环境科学出版社，2022
十七、案例分享
某城区商圈包含多家 KTV、餐饮商铺，周边紧邻居民住宅楼，长期存在夜间噪声投诉问题。以往依靠人工夜间巡查，不仅工作量大，且难以捕捉间歇性低频噪声，整改效果不佳。
2024 年该片区统一部署本套社会生活噪声在线自动监测系统，在场所边界、居民室内敏感点、空调及音响设备周边共布设 18 套 2 级积分声级计，全部开启 31.5Hz~8kHz 倍频带分析功能：
-
系统 7×24 小时连续运行，自动区分昼夜时段，夜间重点监测低频结构传播噪声，数据、频谱实时上传管理平台；
-
通过频谱分析锁定 KTV 音响中高频噪声、中央空调低频传声两大主要污染源，商圈针对性加装隔音棉、减振垫，优化夜间营业音量；
-
系统累计发出预警 42 条，管理人员均在第一时间现场处置，未出现严重超标情况；
-
依托完整监测数据与频谱图谱，成功化解 6 起邻里噪声纠纷，投诉量同比下降 82%；
-
所有监测资料顺利通过年度环保备案与专项检查，该片区成为城区社会生活噪声精细化治理示范区域。
