执行标准：GB/T 4214.1-2017《家用和类似用途电器噪声测试方法 通用要求》
一、方案介绍
本方案严格按照GB/T 4214.1-2017国家标准编制，面向家用和类似用途电器生产企业、第三方质检机构、产品型式试验实验室，打造一体化噪声在线自动测量系统。系统适配半消声室、混响室、常规测试间等多种测试环境，采用标准规定的1级、2级积分声级计，自动完成多点位声压级采集、背景噪声修正、A计权声功率级计算。
方案分为实验室静态检测与生产线在线检验两大应用模式，全程自动化执行标准测试流程，替代传统人工逐点测量、手动计算的作业方式。系统数据可长期加密存储，自动生成符合国标格式的检验报告，满足产品出厂检验、型式试验、市场监督抽检、产品认证等全场景合规需求，提升家电噪声检测的精度与效率。
二、测量目标
1. 标准全面合规：仪器精度、测点布置、测试环境、数据计算完全遵循GB/T 4214.1-2017，检测数据具备法律效力；
2. 精准指标测量：自动采集各测点A计权声压级，精准计算产品A计权声功率级，匹配家电噪声评价指标；
3. 多场景适配：兼容实验室型式试验、成品库抽检、流水线在线全检等不同作业场景；
4. 自动数据修正：按照国标规则完成背景噪声修正、环境修正，消除环境干扰误差；
5. 全流程自动化：实现设备启停、点位切换、数据采集、运算、报表导出无人值守运行；
6. 数据溯源管理：完整留存原始数据、校准记录、测试工况，满足质量追溯与审核要求；
7. 超标智能判定：自动对比产品噪声限值，快速识别噪声不合格产品。
三、需求分析
1. 国标硬性要求：GB/T 4214.1-2017对测试仪器精度、测点数量、环境条件、计算方法作出明确规定，人工测量易出现点位偏差、计算错误，必须依托自动化系统保障合规性；
2. 效率提升需求：家电生产线流转速度快，人工逐点测量无法匹配产能，在线自动测量可实现流水线上同步检测；
3. 精度管控需求：人工读数、手动计算存在人为误差，自动化采集与运算可稳定控制测量误差在标准允许范围内；
4. 标准化报告需求：质检、认证、抽检均要求统一格式的检测报告，系统可模板化生成国标报告，减少文书工作量；
5. 批次质量分析需求：生产企业需要批量噪声数据，分析不同批次产品质量波动，优化生产工艺；
6. 设备与环境管控需求：测试间温湿度、风速、背景噪声会影响结果，需联动环境传感器实时监控并触发修正。
四、测量方法（GB/T 4214.1-2017 强制执行）
1. 测试环境要求
优先选用半消声室、全消声室或混响室开展测试；常规测试房间需保证背景噪声低于产品噪声至少6dB(A)，环境风速≤1m/s，无强反射面、无额外声源干扰；测试区域地面为硬质反射地面，符合标准声学环境要求。
2. 测量仪器要求
采用1级或2级积分声级计，支持A计权、快(F)、慢(S)时间特性；仪器需经法定计量检定，每次测试前后使用配套声校准器校准，校准偏差不得大于0.5dB(A)。
3. 测点布置规则
根据产品尺寸选用5点或9点测量阵列：测点分布在以产品为中心的假想包络面上，测点距离产品外壳表面1m，测点高度根据产品整体高度均匀布置；小型家电采用5点布置，大型家电、成套电器采用9点全覆盖布置。
4. 产品运行工况
被测家电按照产品标准规定的额定工况、典型工作模式运行，测试期间保持工况稳定；多模式产品依次在各典型工况下完成分组测量。
5. 背景噪声修正规则
当产品噪声与背景噪声差值≥10dB(A)，无需修正；差值为6~9dB(A)，修正值-1dB(A)；差值为3~5dB(A)，修正值-2dB(A)；差值＜3dB(A)，判定测试环境不达标，停止测量并优化环境。
6. 核心计算指标
系统根据多点位声压级平均值、测试环境修正系数，自动计算产品A计权声功率级LWA，作为产品噪声判定核心指标。
五、应用原理
1. 声信号采集：电容式传声器将家电运行产生的声压信号转换为电信号，经过A计权网络、快慢时间特性电路处理，输出标准声压级数据。
2. 多点位同步采集：多通道采集模块联动各个测点声级计，按照预设时序完成轮询采集，同步记录每组测点的原始数值。
3. 环境与背景修正：结合环境传感器数据、背景噪声测点数据，调用GB/T 4214.1-2017内置修正算法，自动完成数值修正。
4. 声功率运算：依据标准计算公式，由多点平均声压级换算得到A计权声功率级，完成产品噪声等级判定。
5. 数据传输与存储：采集数据通过有线/无线传输至工控平台，本地+云端双备份存储，原始数据不可篡改，满足溯源要求。

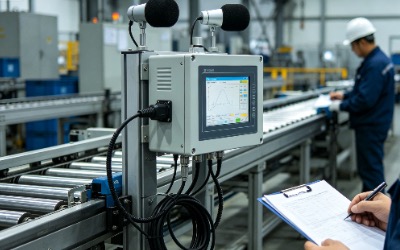

6. 联动控制：生产线模式下，系统对接流水线光电传感器，产品到位自动启动测量，产品移走自动结束本组测试。
六、功能特点
1. 国标深度适配：测点布局、参数设置、修正规则、计算公式完全匹配GB/T 4214.1-2017，检测结果可用于各类认证与抽检。
2. 多通道自动巡检：支持5点、9点测点自由切换，自动完成轮询测量，无需人工移动设备。
3. 全自动背景修正：实时采集背景噪声，自动执行国标修正规则，规避环境干扰。
4. 双模式运行：可切换实验室静态测试、生产线在线检测两种工作模式，适配不同使用场景。
5. 智能工况匹配：预设各类家电运行工况模板，一键调用对应测试参数。
6. 标准报告生成：内置国标报告模板，自动填充数据、工况、环境信息，支持PDF/Excel导出。
7. 全程数据溯源：存储原始数据、校准记录、测试时间、操作人员，支持长期查询与审计。
8. 超标自动预警：噪声指标超出产品限值时，声光提示并标记不合格批次。
9. 远程运维：远程查看设备状态、更新参数、导出数据，降低现场维护工作量。
七、硬件清单
| 模块类别 | 设备名称 | 配置说明 | 数量 | 核心用途 |
|---|---|---|---|---|
| 核心测量单元 | 1级/2级积分声级计 | A计权、快慢时间特性 | 5~9台/套 | 各测点声压级数据采集 |
| 校准设备 | 声校准器 | 1kHz/94dB，匹配声级计精度 | 1台/系统 | 仪器定期计量校准 |
| 背景监测单元 | 背景噪声监测仪 | 同主声级计参数 | 1台/测试间 | 实时采集环境背景噪声 |
| 环境监测单元 | 温湿度+风速传感器 | 监测测试环境条件 | 1套/测试间 | 判定环境是否符合测试要求 |
| 数据采集单元 | 多通道数据采集器 | 同步采集多路信号 | 1台/系统 | 数据汇总、传输、本地缓存 |
| 控制终端 | 工业工控机/触摸屏 | 人机交互、参数配置 | 1台/系统 | 系统操作、数据查看、报告导出 |
| 产线联动单元 | 光电感应传感器 | 触发自动测量 | 1套/产线 | 生产线产品到位检测 |
| 安装辅材 | 可调节测试支架、防风罩 | 可调高度与角度 | 1套/测点 | 声级计固定与防护 |
八、硬件参数
1. 1级/2级积分声级计（核心设备）
| 参数名称 | 1级声级计 | 2级声级计 | 标准依据 |
|---|---|---|---|
| 精度等级 | 1级 | 2级 | GB/T 4214.1-2017、GB/T 3785.1 |
| 测量量程 | 20~140 dB(A) | 25~130 dB(A) | - |
| 允许测量误差 | ±1.0 dB(A) | ±1.5 dB(A) | GB/T 3785.1 |
| 计权方式 | A、C计权 | A、C计权 | GB/T 4214.1-2017 |
| 时间特性 | 快(F)、慢(S) | 快(F)、慢(S) | GB/T 4214.1-2017 |
| 采样速率 | ≥1次/秒 | ≥1次/秒 | 测试通用要求 |
| 工作温度 | -10℃~+50℃ | -10℃~+50℃ | 实验室环境要求 |
2. 配套设备参数
声校准器：标称声压94dB(1kHz)，整体误差≤±0.3dB，符合GB/T 15173；
风速传感器：量程0~5m/s，精度±0.2m/s；温湿度传感器：温度0~50℃，湿度30%~90%RH；
多通道采集器：支持8路信号同步采集，存储容量32G，支持断点续传。
九、方案实现
1. 场地勘测：区分实验室测试间、生产线检测工位，按照国标划定测点位置、高度与距离，规划设备布线。
2. 设备安装：在预设点位安装可调节支架与声级计，布置背景噪声仪、环境传感器、采集器，产线加装光电感应装置。
3. 仪器校准：使用标准声校准器对所有声级计逐台校准，记录校准数据，确保偏差控制在0.5dB以内。
4. 参数配置：在终端设置测点数量、测试时长、家电工况、噪声限值、修正规则，切换运行模式。
5. 联调测试：放置标准样品进行全流程测试，核对声压级、声功率级计算结果，验证报告生成功能。
6. 试运行：连续72小时空载+带载试运行，排查信号干扰、数据异常等问题。
7. 正式投用：验收合格后投入常态化使用，制定月度校准、季度巡检、年度计量检定的运维计划。
十、数据分析
1. 实时数据展示：同步显示所有测点声压级、背景噪声、温湿度、风速等实时数据，异常数据高亮标记。
2. 多点数据统计：自动计算5点/9点声压级算术平均值，生成测点数据明细表。
3. 修正结果展示：呈现背景噪声差值、修正值、修正后有效声压级。
4. 核心指标计算：自动输出A计权声功率级，对比产品标准限值判定合格/不合格。
5. 批次质量分析：按日、周、月统计各批次产品噪声合格率，生成质量趋势报表。
6. 报告导出：一键生成GB/T 4214.1-2017标准格式检测报告，支持本地保存与打印。
十一、预警决策
| 预警等级 | 触发条件 | 推送对象 | 处置措施 |
|---|---|---|---|
| 一级预警 | 背景噪声超标、风速/温湿度不满足测试条件 | 检测员、实验室管理员 | 暂停测量，调整测试环境，重新检测 |
| 二级预警 | 产品噪声接近限值（90%~100%） | 质检人员、产线班组长 | 抽样复检，排查产品零部件异常 |
| 三级预警 | 产品噪声轻度超标（≤3dB(A)） | 质检主管、生产主管 | 该批次隔离复检，调整生产工艺 |
| 四级预警 | 产品噪声严重超标（＞3dB(A)） | 企业质量负责人 | 产线临时停机，全面排查故障源头 |
处置流程：预警触发→系统自动记录数据→人员现场核查→整改优化→复测验证→预警解除→数据归档。
十二、方案优点
1. 高标准合规：全流程严格执行GB/T 4214.1-2017，仪器、测点、算法、报告全部符合国标，适配认证、抽检、型式试验。
2. 测量精度高：自动化采集与运算，消除人工读数、计算误差，测量结果稳定性强。
3. 适配场景广：一套系统兼顾实验室静态检测与生产线在线全检，通用性强。
4. 效率大幅提升：单人可管理整套系统，单组测试时长缩短70%以上，匹配流水线产能。
5. 数据可追溯：全生命周期数据存储，满足质量体系审核、市场监管抽查要求。
6. 运维简便：模块化设计，支持远程诊断与参数修改，日常维护工作量小。
7. 降本增效：减少人工检测岗位投入，降低人工成本与误判带来的损耗。
十三、应用领域
各类家用及类似用途电器噪声检测：冰箱、洗衣机、空调器、电风扇、吸尘器、厨电产品、小型家电、商用小家电等；
家电生产企业质检部门、成品在线全检、实验室型式试验、新品研发噪声测试；
第三方质检机构、计量检测院所、市场监督管理部门抽检检测、产品认证机构检测。
十四、效益分析
1. 质量效益：精准管控产品噪声指标，稳定产品品质，降低市场投诉与售后返修率。
2. 效率效益：自动化检测匹配高速生产线，突破人工检测产能瓶颈，提升整体生产流转效率。
3. 成本效益：减少专职检测人员配置，降低人工、纸质报表等运营成本，减少不合格品流出损失。
4. 合规效益：检测数据符合国标要求，顺利通过产品认证、监督抽检、体系审核，规避合规风险。
5. 管理效益：批量噪声数据支撑工艺优化、零部件选型，实现生产质量精细化管理。
十五、国标规范
1. GB/T 4214.1-2017《家用和类似用途电器噪声测试方法 通用要求》
2. GB/T 3785.1-2010《电声学 声级计 第1部分：规范》
3. GB/T 15173-2021《电声学 声校准器》
4. JJG 188-2017《声级计检定规程》
5. 各类家用专项电器噪声测试分标准（风扇、空调、洗衣机、厨电等）
十六、参考文献
1. GB/T 4214.1-2017 家用和类似用途电器噪声测试方法 通用要求[S]
2. 家用电器噪声自动检测系统设计与应用[J]. 日用电器, 2024
3. 声功率级测量技术在家电质检中的应用研究[J]. 环境技术, 2023
4. 声学测量仪器校准与质量控制[M]. 中国计量出版社, 2022
十七、案例分享
某大型家电制造企业主营家用洗衣机、空调器等产品，原有实验室采用人工逐点测量噪声，检测效率低、人为误差大，生产线仅能依靠事后抽检，存在不合格品流出风险。企业依据GB/T 4214.1-2017部署本套噪声在线自动测量系统，分别在型式试验实验室布设9点测量系统、两条成品生产线加装在线检测设备。
系统投用后，实验室单台产品测试时间由15分钟缩短至4分钟，检测误差稳定控制在标准允许范围内；生产线实现每台成品全检，噪声不合格品在线自动分拣。运行一年以来，产品噪声合格率提升至99.7%，因噪声问题产生的售后投诉下降65%，检测人工成本降低70%。整套系统顺利通过多家认证机构审核与市场监督抽检，成为家电行业噪声自动化检测示范应用案例。
