执行标准：GB/T 10069.1-2024《旋转电机噪声测定方法及限值 第 1 部分：工程法》
一、方案介绍

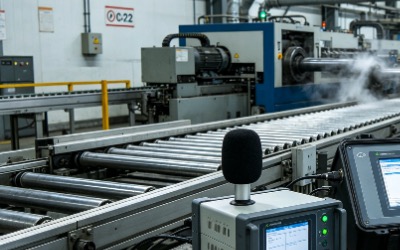

本方案基于2024年最新版国家标准GB/T 10069.1-2024工程法研发，是面向**交直流旋转电机、变频调速电机、大中型工业电机、伺服电机**的专业化在线噪声监测系统。
系统区别于通用噪声监测设备，聚焦旋转电机三大核心声源（电磁噪声、通风噪声、机械结构噪声），采用国标规定的2级精度工程测量法，适配电机生产出厂检测、工业现场在役运维、设备故障预判全场景，实现7×24小时无人值守监测、数据自动修正、国标计算、故障预警一体化，彻底替代传统人工手持测量模式。
二、监测目标
1. 国标合规：全流程符合GB/T 10069.1-2024工程法要求，测量偏差≤2dB，满足电机质检、认证、验收要求；
2. 声源精准识别：独立监测电磁噪声、通风噪声、机械噪声，实现噪声源精准定位；
3. 工况标准化：锁定电机空载、额定负载、变频稳态工况，采集有效监测数据；
4. 在线连续监测：实现电机全生命周期噪声数据追踪，支撑预防性维护；
5. 自动预警：噪声超标、异常异响实时告警，提前预判电机故障隐患；
6. 数据溯源：原始数据加密存储，生成国标格式检测报告，满足合规核查。
三、需求分析
1. 新版国标强制要求：GB/T 10069.1-2024更新工程法测量规范，传统监测设备无法适配新标准；
2. 电机生产质控：电机出厂需批量噪声检测，人工测量效率低、误差大，无法匹配产能；
3. 工业现场运维：高功率电机长期运行，噪声异常是故障前兆，需在线监测保障设备安全；
4. 变频干扰适配：变频电机产生谐波噪声，普通设备易受干扰，需专用抗干扰监测终端；
5. 合规与认证：电机产品需提供国标噪声检测报告，自动化系统可快速生成合规文件。
四、监测方法（GB/T 10069.1-2024 工程法）
1. 测量环境：采用半自由场环境，背景噪声比电机噪声低10dB(A)以上，3~9dB(A)执行国标修正公式；
2. 测点布置：国标指定**平行六面体包络面/半球面**测点，距离电机表面1m，覆盖电机全域辐射噪声；
3. 运行工况：电机在额定电压、额定转速、额定负载下稳定运行，分别采集空载/负载数据；
4. 测量参数：A计权等效声压级、A计权声功率级、倍频程频谱分析；
5. 精度要求：采用2级精度声级计，工程法测量不确定度≤2dB。
五、应用原理
系统通过电机专用抗干扰声学传感器采集噪声信号，过滤变频电磁干扰、工业现场振动干扰；同步采集电机转速、负载、电压等工况数据，匹配国标工程法测量逻辑；
数据经有线/无线传输至云端平台，自动执行背景噪声修正、声功率级计算，通过频谱分析区分电磁/通风/机械噪声；基于噪声阈值与波动规律，智能识别电机故障，实现监测、分析、预警全自动化。
六、功能特点
1. 新版国标适配：内置GB/T 10069.1-2024工程法算法，测量结果直接用于认证；
2. 变频抗干扰：专用滤波设计，适配变频电机电磁谐波噪声监测；
3. 声源分类识别：自动区分电磁、通风、机械三大电机核心噪声；
4. 工况联动监测：仅采集额定稳态工况数据，杜绝无效测量；
5. 故障预判：通过噪声异常波动，预判轴承磨损、转子失衡、电磁共振故障；
6. 远程可视化：PC/手机端实时查看数据，支持历史曲线追溯。
七、硬件清单
| 设备模块 | 名称 | 数量 | 核心用途 |
|---|---|---|---|
| 核心监测 | 电机专用抗干扰噪声传感器 | 4~9台/套 | 包络面噪声数据采集 |
| 校准设备 | 数字声校准器 | 1台/系统 | 仪器在线自动校准 |
| 工况采集 | 电机工况采集模块 | 1套/系统 | 转速/负载/电压同步采集 |
| 传输单元 | 工业数据传输终端 | 1台/系统 | 数据实时上传、本地缓存 |
| 安装辅材 | 防震防风安装套件 | 1套/测点 | 工业现场固定安装 |
八、硬件参数（量程、精度）
| 设备名称 | 测量量程 | 测量精度 | 国标要求 |
|---|---|---|---|
| 噪声传感器 | 20~135dB(A) | ±1.5dB(A)（2级精度） | GB/T 10069.1-2024 工程法 |
| 声校准器 | 94dB/114dB(1kHz) | ±0.3dB | GB/T 15173-2021 |
| 工况采集模块 | 0~10000r/min | ±1r/min | 电机额定工况匹配 |
九、方案实现
1. 现场勘测：确定电机安装位置，按国标划定包络面测点；
2. 设备安装：固定防震噪声传感器、工况模块，完成布线调试；
3. 仪器校准：执行声校准，确保精度符合国标要求；
4. 参数配置：设置电机型号、工况参数、噪声限值、预警阈值；
5. 系统联调：模拟电机运行，验证数据采集、计算、预警功能；
6. 正式投用：7×24小时在线监测，自动生成数据与报告。
十、数据分析
1. 实时数据：展示各测点A声压级、电机工况参数；
2. 国标计算：自动完成背景修正，计算A计权声功率级；
3. 频谱分析：分析倍频程数据，识别噪声源类型；
4. 趋势分析：生成日/周/月噪声变化曲线，评估电机老化状态；
5. 报告生成：自动导出GB/T 10069.1-2024格式检测报告。
十一、预警决策
| 预警等级 | 触发条件 | 处置措施 |
|---|---|---|
| 正常 | 噪声符合国标限值，无异常波动 | 持续监测，数据归档 |
| 一级预警 | 噪声接近限值，小幅波动 | 加强监测，检查电机运行状态 |
| 二级预警 | 噪声超标≤3dB(A)，电磁异响 | 停机检查绕组、转子运行状态 |
| 三级预警 | 噪声超标＞3dB(A)，剧烈异响 | 立即停机检修，排查轴承、风扇故障 |
十二、方案优点
1. 国标专属：完全适配2024新版电机噪声工程法，无通用监测设备冗余设计；
2. 抗干扰强：专用滤波技术，适配变频电机、工业现场复杂环境；
3. 精准度高：2级精度测量，工程法不确定度≤2dB，数据合规有效；
4. 故障预判：提前识别电机隐患，降低停机损失，延长设备寿命；
5. 降本增效：替代人工检测，减少人力成本，提升检测效率80%以上。
十三、应用领域
1. 电机制造企业：三相异步电机、变频电机、伺服电机出厂噪声检测；
2. 电力行业：发电机组、高压电机在线噪声监测；
3. 石化/冶金：大中型工业驱动电机常态化运维监测；
4. 轨道交通：牵引电机、辅助电机噪声监测；
5. 第三方检测：电机噪声国标认证、型式试验检测。
十四、效益分析
1. 质量效益：精准管控电机噪声指标，提升产品合格率与市场竞争力；
2. 运维效益：提前预判故障，减少非计划停机，降低设备维修成本；
3. 合规效益：满足GB/T 10069.1-2024国标要求，顺利通过产品认证与抽检；
4. 管理效益：实现电机噪声数字化管理，支撑设备全生命周期运维；
5. 社会效益：降低工业电机噪声污染，符合绿色工厂建设要求。
十五、国标规范
1. GB/T 10069.1-2024《旋转电机噪声测定方法及限值 第 1 部分：工程法》
2. GB/T 3785.1-2010《电声学 声级计 第1部分：规范》
3. GB/T 15173-2021《电声学 声校准器》
4. GB/T 10069.3-2024《旋转电机噪声测定方法及限值 第3部分：限值》
十六、参考文献
1. GB/T 10069.1-2024 旋转电机噪声测定方法及限值 第1部分：工程法[S]
2. 旋转电机电磁噪声与机械噪声抑制技术研究[J]. 电机与控制应用, 2024
3. 工业电机在线声学监测技术规范[M]. 中国标准出版社, 2024
4. 变频调速电机噪声特性与测量方法研究[J]. 电工技术学报, 2023
十七、案例分享
某国内大型工业电机制造企业，主营变频调速电机、高压三相异步电机，原采用人工手持声级计检测，无法适配GB/T 10069.1-2024新版国标，且检测效率低、误差大。
企业部署本旋转电机噪声在线监测系统，按照国标工程法布设9点包络面测点，联动电机工况采集模块。系统投用后，单台电机检测时间从12分钟缩短至3分钟，测量精度稳定符合2级工程法要求，自动生成国标认证报告。
运行6个月以来，电机噪声出厂合格率提升至99.8%，顺利通过国家3C认证与型式试验，通过噪声异常预警排查电机故障12起，避免批量不合格品流出，综合经济效益提升60%以上。
