长输管道与阀室冲击振动监测
长输管道与阀室冲击振动监测

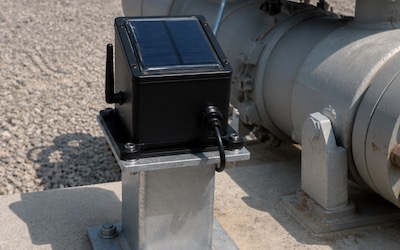

石油化工与管网｜S-MOTN-F1 低频固体微振动监测终端｜从风险、测点到告警与验收
主题关键词 长输管道与阀室冲击振动监测系统 · 低频固体微振动监测终端 · 姿态监测 · 振动监测
01 / EXECUTIVE ANSWER
项目结论与适用边界
长输管道与阀室冲击振动监测应先从风险模式确定测点与测量量，再使用 S-MOTN-F1 获取阀门动作、水锤、冲击和低频固体振动，结合基线、质量码、工况和持续时间做分级告警；监测不能替代现场复核与工程处置。
先做的五个决定
|
风险模式
先确认需要发现的是阀门动作、水锤、冲击和低频固体振动，不要从设备数量倒推方案。 |
主设备
以 S-MOTN-F1 低频固体微振动监测终端 为主感知终端。 |
|
基线与工况
建立正常工况、方向、温度、施工/设备事件和人工复核基线。 |
告警逻辑
组合绝对值、变化率、持续时间、多轴一致性和设备质量状态。 |
|
验收口径
把测点、配置、数据完整率、比对方法、告警流程和运维责任写入合同。 |
部署方式
S-MOTN-F1-W（有线/工业接口优先） |
适用边界 本方案用于连续感知、趋势识别和事件记录，不替代工程设计、检测鉴定、功能安全控制、法定检验和责任人的现场处置。规划型号须完成配置验证后才能对外承诺参数。
02 / PAIN POINTS & OBJECTIVES
行业痛点与监测目标
石油化工与管网场景的关键不是多装传感器，而是把风险、测量量、安装点、工况和处置责任连成闭环。
|
行业痛点
管线和旋转设备连续运行，阀门动作、水锤和机械振动可能叠加，现场还涉及防爆与本质安全边界。 |
监测对象
阀门动作、水锤、冲击和低频固体振动 |
|
推荐技术路线
低频事件 |
目标客户
油气化工企业、管网运营方、设备运维、EPC 与安全监测集成商 |
监测目标与工程输出
|
目标
|
设计内容
|
交付输出
|
|---|---|---|
|
状态基线
|
建立正常工况下的初值、方向、波动范围和设备质量状态。
|
基线报告 / 测点表
|
|
连续趋势
|
连续记录阀门动作、水锤、冲击和低频固体振动及温度、供电、通信等上下文。
|
趋势曲线 / 周期报表
|
|
异常事件
|
保存告警前后波形、持续时间、变化率和工况标签。
|
事件包 / 告警记录
|
|
处置闭环
|
记录确认、现场复核、措施、复测和关闭结果。
|
工单 / 复核记录
|
|
系统运维
|
跟踪离线、低电、信号、数据缺失、配置变更和设备更换。
|
设备健康 / 运维台账
|
03 / ARCHITECTURE & SELECTION
系统架构与设备选型
采用分层架构：风险对象—现场感知—边缘计算—通信供电—平台与处置。每一层都有可验收的状态和边界。
长输管道与阀室冲击振动监测系统架构
长输管道与阀室冲击振动监测系统架构
|
层级
|
推荐内容
|
控制要求
|
|---|---|---|
|
主设备
|
S-MOTN-F1 低频固体微振动监测终端
|
可发布（需专项验证）
|
|
推荐配置
|
S-MOTN-F1-W（有线/工业接口优先）
|
按现场勘察冻结
|
|
辅助 SKU
|
S-MOTN-I1 / S-MOTN-T1（慢变姿态辅助）
|
按风险增配
|
|
主要输出
|
0.05～20 Hz 主频、幅值/PPV、FFT/频带能量、三轴方向、事件波形与质量码
|
字段/单位写入数据字典
|
|
平台
|
SIYB 平台或第三方 IoT/SCADA/行业平台
|
接口联调验收
|
04 / POINTS & INSTALLATION
测点设计与安装部署
测点应来自风险链：激励/危险源—关键构件—参考背景—通信供电—人工/仪器比对。以下为概念方案，数量与位置需现场勘察。
|
概念点位
|
布设原则
|
目的
|
|---|---|---|
|
P1 风险源附近
|
靠近阀门动作、水锤、冲击和低频固体振动的主要作用位置，但避开施工损伤区。
|
捕捉事件与主要响应
|
|
P2 关键构件/节点
|
选择与风险模式同步变形或传振的刚性部位。
|
记录结构/设备真实响应
|
|
P3 参考背景点
|
布设在相对稳定或低影响位置，形成背景噪声与共模对照。
|
区分环境与局部异常
|
|
P4 工况/环境点
|
接入温度、风、雨、车流、设备启停或施工记录。
|
解释变化来源
|
|
P5 比对点
|
保留人工测量或参考仪器可达位置。
|
初验与周期复核
|
安装质量控制
|
刚性耦合
安装面平整、清洁，螺栓/底板紧固并防松；软支架会改变振动响应。 |
方向与坐标
记录传感器箭头、项目坐标、正负方向和照片，避免后续数据符号混乱。 |
|
基线与零点
安装后静置，记录初值、温度、设备状态和正常工况样本。 |
防护与线缆
密封、滴水弯、应力释放、接地防雷、线缆保护和维护空间必须纳入验收。 |
现场安全 登高、临边、交通导改、爆破、防爆、涉水、强电、吊装和设备停机等风险按项目安全制度实施；本文件不替代专项施工方案。
05 / DATA & ALERTING
数据平台与告警闭环
平台应同时展示监测值和数据是否可信。告警要能回答：发生了什么、在哪个点、持续多久、设备是否正常、谁复核、如何关闭。
SIYB 平台功能示意（非实测数据）
SIYB 平台功能示意（非实测数据）
|
级别
|
建议逻辑
|
处置动作
|
|---|---|---|
|
信息
|
设备上线、工况变化或单次轻微波动
|
记录，不触发现场处置
|
|
关注
|
超过基线波动或变化率升高，持续时间较短
|
远程复核数据、设备和工况
|
|
预警
|
多指标/多轴一致，持续或重复出现
|
通知责任人现场检查并形成记录
|
|
紧急
|
达到项目控制值、快速恶化或与现场险情一致
|
按项目预案升级；监测系统不替代停工/疏散决策
|
06 / DELIVERY & ACCEPTANCE
实施、验收与运维
把验收前移到方案阶段。仅证明设备能上传数据，不等于项目可用；必须同时验证方向、幅值/角度、工况、告警、补传和资料完整性。
|
阶段
|
关键工作
|
核心交付物
|
|---|---|---|
|
1 需求冻结
|
风险模式、点位、SKU/变体、量程/频带、采样/上报、接口、责任边界。
|
配置表 + 测点表
|
|
2 现场勘察
|
安装、防护、供电、网络、安全、维护和参考比对条件。
|
勘察记录 + 图纸
|
|
3 工厂配置
|
BOM、固件、算法、数据字典、设备编号、平台和预验收。
|
出厂记录
|
|
4 安装调试
|
方向、扭矩/工艺、密封、基线、时间同步、通信和工况标签。
|
安装调试记录
|
|
5 试运行
|
完整率、重复性、比对、告警、断网补传、报表和接口联调。
|
试运行报告
|
|
6 运维移交
|
账号权限、巡检、备件、阈值变更、校准/比对和故障响应。
|
运维手册 + 台账
|
建议验收指标
|
点位一致性
设备编号、位置、方向、照片、零点和数据字段一致。 |
数据完整性
按合同周期统计在线率、有效率、缺失、重复和补传。 |
测量合理性
静态/动态参考信号或人工仪器比对，结果满足项目误差口径。 |
|
告警闭环
至少演练一次模拟事件、通知、确认、处置、复测和关闭。 |
接口可用性
字段、时间、单位、鉴权、重试、限流和异常码通过联调。 |
资料可追溯
BOM、固件、算法、阈值、配置、报告和变更记录齐全。 |
07 / VALUE, STANDARDS & RISKS
成本收益、标准与风险边界
项目经济性来自减少盲目巡检、缩短异常发现时间、降低停机/事故暴露和提高交付标准化；不能用没有基线的数据承诺固定回报期。
|
项目
|
评估方法
|
|---|---|
|
一次性投入
|
终端、安装附件、通信供电、网关/平台、施工调试、初验与培训
|
|
持续成本
|
SIM/流量、平台、巡检、清洁紧固、电池/备件、校准比对与数据分析
|
|
可量化收益
|
减少无效巡检工时、缩短停机、减少漏检、降低重复集成与现场排障
|
|
风险避免价值
|
按历史事件概率 × 可能损失 × 风险降低比例估算，并做保守/基准/乐观情景
|
|
决策公式
|
年度净收益 = 节省成本 + 避免损失期望值 − 年度运维；回收期 = 初始投入 ÷ 年度净收益
|
适用性参考
• 设备/管道专项标准
• 防爆区域认证要求
• GB/T 7777-2021（压缩机适用）
• 防爆区域认证要求
• GB/T 7777-2021（压缩机适用）
合规边界 标准引用仅帮助项目选型和方法设计，不自动构成产品已认证、项目已合规或满足全部条款的声明；以主管部门、设计文件、合同和有效检验资料为准。本方案为典型工程模板，不构成既有客户案例或量化效果承诺。
常见问题
Q1. 为什么不直接给统一告警数值？
A. 不同对象、安装、工况和责任标准不同，应由设计/责任方结合基线与控制值确认。
Q2. 同一场景需要装多少台？
A. 数量取决于风险分区、结构传递路径、参考点和冗余要求，先勘察再定。
Q3. 无线一定比有线好吗？
A. 无线降低布线，但带来信号、流量、功耗和电池维护；连续波形通常优先有线。
Q4. 能否接客户现有平台？
A. 可以，需冻结数据字典、时区、单位、鉴权、重试和联调验收。
08 / SERVICE & REFERENCES
A. 不同对象、安装、工况和责任标准不同，应由设计/责任方结合基线与控制值确认。
Q2. 同一场景需要装多少台？
A. 数量取决于风险分区、结构传递路径、参考点和冗余要求，先勘察再定。
Q3. 无线一定比有线好吗？
A. 无线降低布线，但带来信号、流量、功耗和电池维护；连续波形通常优先有线。
Q4. 能否接客户现有平台？
A. 可以，需冻结数据字典、时区、单位、鉴权、重试和联调验收。
08 / SERVICE & REFERENCES
服务、资料与参考
欣仰邦提供从风险梳理、设备选型、安装调试到平台联调和运行维护的技术支持；制造、交付和质量控制可按项目协同配置。
|
方案与选型
梳理风险、测点、量程/频带、供电通信、平台和验收。 |
设备与集成
提供 S-MOTN-F1 及按项目确认的附件、协议和平台接口。 |
安装调试
提供远程或约定现场支持，完成基线、比对、告警和联调。 |
|
运行维护
故障诊断、配置备份、软件升级、比对建议、备件和培训。 |
受控资料
BOM/配置、说明书、数据字典、检验记录、测点与变更台账。 |
责任边界
监测、复核、鉴定、控制和应急处置职责写入项目制度。 |
