项目背景与行业痛点

边坡危岩体、桥梁接缝、隧道结构、堤防路堤以及既有建筑在长期服役过程中，常同时出现倾斜、裂缝张开、错动和局部振动等多种变形现象。单独监测裂缝宽度只能知道“裂缝张开了多少”，单独监测倾角又只能知道“结构发生了多少旋转”，如果缺少多个物理量之间的同步关系，往往难以判断结构正在发生整体倾覆、局部张裂还是短时外部扰动。

例如危岩体开始失稳时，可能先出现裂缝缓慢张开，随后岩块倾角发生持续变化，并在局部扰动或降雨之后出现短时加速度异常；桥梁伸缩缝、隧道接缝及建筑裂缝也可能同时表现为相对位移、角度变化和振动响应。仅依赖人工裂缝尺、倾角仪或周期性现场巡查，难以完整还原上述连续变化过程。

传统人工监测还存在数据时间不统一的问题。裂缝宽度、倾角和现场振动往往由不同人员、不同仪器、不同时间分别测量，后期很难准确判断某次裂缝增长是否同时伴随姿态变化，也难以形成可用于长期趋势分析的统一时间序列。

远程倾斜与裂缝位移监测方案通过倾角、三轴加速度和拉线位移同步采集，将结构姿态变化、裂缝张开量、相对位移和动态扰动统一纳入同一监测终端，并通过4G等远程通信持续上传在线监测平台，实现从“人工看裂缝”向“多参数连续识别结构变化过程”的升级。

建设目标与监测目标

本项目建设远程倾斜与裂缝位移综合在线监测系统，在结构关键裂缝、接缝、危岩体分离面或可能发生相对位移的位置布设复合监测终端，持续获取结构倾角、三轴加速度和裂缝位移数据。

监测目标包括结构当前倾斜角度、倾角累计变化、裂缝或接缝当前宽度、裂缝累计张开量、裂缝闭合量、位移变化速率、X/Y/Z三轴加速度以及设备供电、通信和运行状态。

对于危岩体、边坡及大型构件，可通过“倾角变化+裂缝位移+加速度异常”三个维度共同判断结构状态；对于桥梁、隧道和建筑接缝，则可重点分析裂缝或接缝长期伸缩规律、相对错动及异常姿态变化。

系统通过现场边缘计算、4G远程通信和SIYB智能监测平台实现全天候自动采集、历史存储、趋势分析、异常密报和分级预警，为巡检、维修、治理和风险研判提供持续数据支持。

需求分析

倾斜与裂缝联合监测首先需要解决测量对象不同的问题。倾角属于结构姿态变化，拉线位移属于两个结构位置之间的相对距离变化，而三轴加速度主要反映短周期动态响应。三类数据不能简单互相替代，但同步记录后可以形成互补。

裂缝监测需要建立稳定的两端基准。拉线位移传感器主体和拉线固定端应分别安装在裂缝或接缝两侧稳定构件上，使裂缝张开、闭合或错动能够真实转换为位移变化。如果安装基础本身松动，则可能产生虚假裂缝变化。

倾角监测需要明确设备坐标方向和初始姿态。系统应保存安装方向、初始值和基准时间，后续重点分析相对于初始状态的累计角度变化，而不是只查看某一时刻的绝对角度。

对于野外危岩、边坡、堤防等监测点，还需要兼顾长期供电和远程通信。系统应具备太阳能与锂电池供电、4G或其他远程链路、本地缓存、网络恢复补传以及异常情况下缩短上报周期的能力。

总体解决方案

本方案采用S-RTDM远程倾斜与裂缝位移监测仪，由倾角、三轴加速度与拉线位移复合感知单元、边缘数据采集主机、太阳能与储能供电组件、远程通信模块、现场安装防护组件以及SIYB智能监测平台组成。

拉线位移测量机构跨越裂缝、接缝或两个需要比较相对位移的结构位置安装。当裂缝张开、闭合或结构发生相对移动时，拉线长度随之变化，传感器将机械位移转换为数字化裂缝位移数据。

同一监测终端内部同步获取倾角和X/Y/Z三轴加速度数据，使裂缝位移变化能够与结构姿态变化、振动或冲击事件在完全相同的时间轴中进行比较。

现场边缘采集单元完成数据解析、标定换算、温度与零点补偿、累计变化量、变化速率和状态判断，并通过4G等远程通信方式将监测结果上传SIYB智能监测平台。

平台将裂缝位移、倾角、加速度、设备状态、报警记录和现场工况进行统一存储，实现“多参数复合感知—边缘判断—无线传输—趋势分析—异常识别—预警处置”的远程监测流程。

系统架构设计

系统采用复合感知层、边缘处理层、远程通信层、数据平台层和业务应用层架构。

复合感知层同时承担三类任务：MEMS姿态单元负责结构倾角测量，三轴加速度单元记录结构动态响应，拉线位移单元测量裂缝或两个结构点之间的相对距离变化。

边缘处理层负责统一时钟采集、传感器数据解析、工程单位转换、零点补偿、累计值计算、速率分析和数据质量判断，并承担本地缓存功能。

远程通信层以4G蜂窝网络为主要联网方式，并可根据具体工程条件配置北斗等其他通信链路。现场通信异常时不停止数据采集，待网络恢复后继续补传。

数据平台层负责项目、结构、监测点和设备数据集中管理。业务应用层面向自然资源、交通、水利、市政、矿山和房屋建筑等管理人员，提供实时监测、趋势查询、异常预警和运维管理功能。

监测内容与监测方法

裂缝位移监测采用拉线位移方式，将传感器主体安装在裂缝一侧稳定位置，将拉线端固定于另一侧结构。当两个位置之间距离发生变化时，系统持续记录裂缝张开、闭合或相对位移量。

裂缝初始状态建立后，平台保存初始位移值L0，当前测量值为Lt，则相对于初始状态的裂缝变化可表示为ΔL=Lt-L0。正负方向应根据项目统一定义，可将张开定义为正值，也可按照工程要求进行配置。

倾角监测用于记录被测岩块、墙体、构件或结构相对于初始姿态的角度变化。当裂缝位移持续增加并同时伴随倾角向某一方向发展时，可以获得比单纯裂缝宽度更完整的结构变化信息。

三轴加速度用于记录X、Y、Z三个方向的动态响应，可辅助识别车辆、机械施工、爆破、岩块冲击、强风或其他短周期扰动。在发生裂缝位移突变时，可以回看同一时刻是否存在明显加速度事件。

系统还计算裂缝位移变化速率和倾角变化速率，用于识别缓慢发展、稳定波动和短时间快速变化等不同状态。

技术原理与算法模型

裂缝位移采用拉线式位移转换原理。拉线与内部位移转换机构连接，当两固定点之间距离变化时，拉线发生伸缩，机械位移通过内部转换单元形成与实际位移对应的测量信号，再经标定系数转换为毫米级工程量。

设初始拉线位置为L0，时刻t的测量位置为Lt，则裂缝相对变化量为ΔLt=Lt-L0。一定时间窗口内的裂缝变化速率可表示为VL=(Lt-Lt-1)/Δt。

倾角部分采用MEMS姿态测量方式，根据重力矢量与传感器坐标关系计算结构倾斜状态。平台同时保存初始角θ0和当前角θt，相对倾角变化可表示为Δθ=θt-θ0。

三轴加速度传感器分别获取Ax、Ay、Az，可用于观察结构在三个方向上的瞬时动态变化。当加速度异常与裂缝位移突变在时间上高度重合时，可将该事件列入冲击或外部扰动复核范围。

对于长期趋势，系统可分别计算位移累计变化、角度累计变化和不同时间尺度的变化速率，并按照统一时间戳进行关联。算法分析强调相关性而非简单因果判断，即加速度变化、降雨或温度变化与裂缝增长同时出现时，仍需要结合工程背景进行专业复核。

平台保留原始测量值、标定参数、初始基准和工程计算结果，确保当异常发生时可以由最终裂缝变化追溯到原始传感器数据，而不是仅保存经过计算的单一结果。

系统功能设计

系统具备倾角监测、三轴加速度监测、裂缝位移监测、累计变化计算、变化速率分析、异常密报、本地存储、断网补传、设备诊断、远程告警和报表管理等功能。

实时监测功能同步展示裂缝当前位移、累计变化、倾角、X/Y/Z加速度以及设备在线、通信和电池状态，使用户能够在一个页面内查看同一监测点的多维状态。

基准管理功能保存裂缝初始宽度或位移、倾角初始值、安装方向、设备编号和校准记录。当传感器重新安装或结构维修后，可建立新的基线版本。

异常密报功能允许设备在正常状态采用较长上报周期降低通信和能源消耗，在监测参数超过设定条件后自动缩短上传间隔，提高异常阶段的数据时间分辨率。

质量诊断功能用于识别数据越量程、跳变、长期漂移、设备断线、低电和通信中断，并将数据质量异常与真实工程变化进行区分。

硬件组成与配置方案

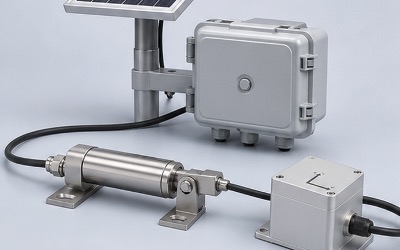

系统主要由S-RTDM远程倾斜与裂缝位移监测仪、拉线位移安装组件、结构固定支架、太阳能板、锂电池、4G通信天线、防护箱、线缆、防雷接地及其他现场安装附件组成。

一个典型监测点可由一套复合监测终端同时完成裂缝位移、倾角和三轴加速度监测，减少在同一结构位置分别安装多种独立传感器和通信终端的数量。

对于危岩体监测，可将设备主体固定在相对稳定或目标岩块位置，拉线跨越主要裂缝布设，并根据风险模式确定倾角监测方向。

对于桥梁、隧道和建筑结构，可将拉线两端分别固定在接缝或裂缝两侧，以连续观察伸缩、错动和张开变化。

偏远无人值守点位可采用太阳能加锂电池独立供电，并通过4G网络直接上传平台；具体太阳能、储能和通信配置根据采集频率、光照和网络条件确定。

核心设备参数

S-RTDM提供标准型和高精度型两类典型配置，两种配置为选型关系，并不代表同一台设备同时具备全部参数。

标准型三轴加速度测量范围为±2g，精度±3%，分辨率0.6mg，耐受过载300g，支持X/Y/Z三个方向监测。

标准型倾角测量范围为0～90°，精度±1°，分辨率1°。

标准型拉线位移测量范围为0～500毫米，精度±0.26毫米，分辨率0.1毫米。

高精度型三轴加速度测量范围为±0.7g，精度±0.1%，分辨率0.06mg，耐受过载300g，支持X/Y/Z三个方向。

高精度型倾角测量范围为0～39°，精度±0.1°，分辨率0.001°。

高精度型位移测量范围为±500毫米，精度±0.12毫米，分辨率0.03毫米，适用于对裂缝和相对位移变化分辨能力要求更高的监测项目。

设备支持4G远程通信，北斗等通信链路可根据项目配置。数据上报周期可在1分钟至24小时范围内设置，并支持参数超限后自动密报。

设备工作环境资料为-40～+85℃、0～95%RH且无凝露。供电可采用太阳能加锂电池方式，太阳能板资料标称3W，电池资料标称7800mAh。

以上参数属于产品典型或可选配置。实际项目应根据裂缝预计变化范围、倾角范围、精度要求、供电通信和现场环境完成选型，并以最终产品配置表、出厂检验记录和合同技术协议为准。

软件平台与数据展示

SIYB智能监测平台针对倾斜与裂缝复合监测，可按照“项目—结构—监测区域—裂缝/监测点”进行层级管理，使裂缝数据不再脱离具体工程位置。

实时页面可展示X/Y/Z加速度、倾角与方位、拉线位移或裂缝宽度、累计变化率以及电池、通信和报警状态。

裂缝趋势页面重点展示裂缝当前值、累计张开量、阶段变化量和变化速率，可按照小时、日、周、月或自定义时间范围查询。

平台可将裂缝位移与倾角曲线同步显示。例如当裂缝逐渐张开时，可同时观察结构倾角是否发生同方向持续变化，从而提高监测数据的工程可解释性。

事件查询可将加速度异常、裂缝突变、告警、人工巡检和维护记录放在同一时间轴中，便于事后判断某次突变发生前后的现场状态。

平台支持基线、零点、校准、异常标记、人工复核和监测点更换记录，并支持报表、权限管理、远程参数、断网补传、设备诊断以及项目约定的数据接口。

数据分析与智能应用

裂缝长期监测首先关注变化方向。长期保持小范围周期变化与连续单向张开的风险含义不同，因此系统可根据历史数据区分正常波动、缓慢发展和加速变化。

对于危岩体，可重点分析裂缝位移与岩块倾角之间的同步性。如果裂缝持续扩展，同时岩块倾角也长期向外侧发展，应比单一裂缝增长获得更高关注。

对于桥梁和隧道接缝，温度变化可能造成正常周期性伸缩。系统可根据项目扩展温度数据，将裂缝或接缝位移与温度放在统一时间轴，分析周期性伸缩与不可恢复残余位移之间的区别。

对于施工或交通影响区域，可将三轴加速度与裂缝位移结合分析。当裂缝出现短时间跳变，同时加速度出现明显峰值时，可进一步核查车辆冲击、机械施工、爆破或其他外部事件。

系统可统计裂缝日增量、周增量、累计变化、最大变化速率以及倾角同步变化量，形成面向工程人员的结构状态指标，而不是只提供原始传感器数值。

在接入雨量、荷载、温度、视频或施工事件后，可形成“裂缝—姿态—振动—环境—工况”多源关联分析，为复杂结构变化提供更完整的数据背景。

预警机制与决策支撑

远程倾斜与裂缝位移监测采用多条件预警方式，可分别针对裂缝绝对位移、累计变化、变化速率、倾角、加速度和持续时间设置规则。

裂缝位移预警用于判断张开量是否达到工程控制值；变化速率预警用于发现裂缝近期增长明显加快；倾角预警用于识别结构姿态发生异常旋转；加速度异常可作为冲击或动态扰动事件标记。

相比单一阈值报警，系统可根据项目配置组合条件。例如“裂缝持续增长+倾角同步变化”或“裂缝突变+加速度异常”可作为更高等级的复核条件。

正常状态下设备可采用常规采集和上报周期，当数据超过预设条件后自动进行异常密报，使平台能够获得更密集的异常发展过程数据。

设备状态也参与报警质量控制。当出现低电、断线、通信异常、数据越量程或明显漂移时，应优先提示设备质量状态，避免直接将传感器故障判断为结构裂缝快速发展。

工程预警控制值应由建设、设计、监测和管理责任方依据结构类型、风险等级、设计文件、初始基线和现行规范确定。监测系统负责执行已确认规则，并记录告警、确认、处置和复核过程。

项目实施方案

项目实施前首先确定需要监测的风险模式。危岩体应明确主要裂缝、潜在倾倒或滑移方向；桥梁和隧道应明确重点接缝、伸缩位置和异常错动方向；建筑结构应明确裂缝性质及监测两端稳定区域。

现场勘察需要确认裂缝位置、预计最大张开量、结构安装条件、倾角方向、机械扰动、雷电风险、日照条件、4G信号和后期维护空间。

设备安装时，拉线位移传感器主体和固定端应分别与裂缝两侧结构可靠连接，并保持拉线工作方向与主要位移方向一致，避免拉线受到障碍物摩擦、缠绕或非目标方向外力。

倾角传感器安装方向应按照项目坐标统一定义，并记录零点、正方向和设备编号。对于需要比较多个监测点的项目，应保持相同坐标规则。

硬件安装完成后配置设备采集周期、正常上报周期、异常密报周期、报警规则和SIYB平台监测点映射，并完成4G通信、太阳能供电和数据链路测试。

结构处于相对稳定状态时建立裂缝和倾角初始值，并通过裂缝尺、人工测量或其他项目认可的基准仪器进行必要复核。试运行确认数据变化方向、重复性和报警逻辑合理后进入正式监测。

运维服务保障

系统建立监测点完整档案，包括裂缝编号、结构位置、设备编号、拉线固定位置、位移方向、倾角方向、初始值、采集周期、报警参数和安装日期。

长期运行期间应检查拉线是否顺畅，固定端和设备主体是否松动，拉线是否受到腐蚀、摩擦、外物缠绕或人为碰撞。

太阳能监测点应定期检查太阳能板遮挡和清洁状态、锂电池电量、通信天线及防护结构，保证长期无人值守运行。

现场通信中断时，边缘主机继续保存数据。网络恢复后，按照原始时间顺序进行补传和完整性检查，避免历史曲线出现无解释的数据缺口。

当裂缝进行修补、结构加固、传感器重新安装或固定点发生变化后，应记录施工或维护时间，并重新建立相应基线，避免修复前后数据使用同一个零点解释。

平台保存设备更换、基线调整、阈值修改、告警确认和维护记录，使长期监测数据具备完整追溯条件。

项目优势与方案价值

本方案最大的特点是将裂缝位移、结构倾角和三轴加速度集成到同一远程监测体系中。相比仅安装裂缝计，可以同时观察结构是否伴随姿态变化和动态扰动，提高异常数据的解释能力。

拉线位移方式具有较大的位移测量行程，适合危岩裂缝、边坡裂缝、桥梁接缝和结构相对错动等需要长期跟踪明显位移变化的场景。

标准型和高精度型两种配置可针对不同项目预算、量程和精度要求进行选择，使同一系统架构能够覆盖一般状态监测和更高分辨率裂缝监测需求。

4G远程通信、太阳能与锂电池供电以及1分钟至24小时可设置上报周期，使设备适用于偏远边坡、危岩体、堤防和其他缺少固定市电与网络的无人值守区域。

异常密报机制使系统在长期稳定状态下兼顾功耗和通信成本，在裂缝或倾角出现异常后自动提高数据上报密度，更完整记录风险发展阶段。

SIYB平台同时管理基线、原始值、工程值、质量标记、设备状态、工况事件和报警处置，使客户获得的是一套可长期使用的监测系统，而不仅是一台裂缝位移传感器。

应用场景

本方案适用于危岩体与山体边坡裂缝监测，可跨越主裂缝安装拉线位移机构，并同步监测岩块倾角和三轴加速度变化。

适用于桥梁伸缩缝、梁体接缝和桥梁构件相对位移监测，可长期观察伸缩、错动、倾斜以及异常动态响应。

适用于公路隧道、铁路隧道和地下工程接缝，可监测裂缝宽度、结构相对位移及局部姿态变化。

适用于堤防、路堤及水利工程，可跟踪局部裂缝张开、相对位移和倾斜变化。

适用于既有建筑、墙体、挡墙及大型构件，可用于结构裂缝、构件姿态和相对位移长期监测。

还可应用于矿山边坡、露天采场危岩、地质灾害隐患点及其他存在开裂、错动、倾覆或局部失稳风险的结构和岩土体。

效益分析

风险识别方面，多参数同步监测可以将裂缝张开、姿态变化和动态扰动放在同一时间轴内观察，比单纯依靠人工裂缝宽度记录获得更连续的风险信息。

巡检效率方面，远程自动采集减少偏远危岩、边坡、桥梁和隧道监测点的高频人工往返，技术人员可以根据平台变化趋势安排针对性现场检查。

数据质量方面，系统同步保存初始基线、工程值、原始数据、设备状态和质量标记，使异常数据能够复核，降低由于设备故障或安装问题造成的误判断。

管理方面，多个分散监测点可以集中进入SIYB平台，实现地图化、项目化和结构化管理，并统一查看报警和运维状态。

资料积累方面，长期裂缝位移、倾角、加速度、报警和处置数据可以形成完整结构变化档案，为治理前后效果比较、长期养护和工程分析提供数据基础。

标准规范与政策依据

混凝土结构倾斜、裂缝及变形监测项目可根据实际工程类型参考GB/T 51416-2020《混凝土结构监测技术标准》。

建筑与桥梁相关结构监测可结合GB 50982-2014《建筑与桥梁结构监测技术规范》，对监测对象、测点、基准和监测方法进行设计。

工程变形测量和监测基准设计可参考GB 50026-2020《工程测量标准》。

房屋建筑裂缝、倾斜及变形测量可根据具体适用条件结合JGJ 8-2016《建筑变形测量规范》。

露天煤矿或矿山边坡变形监测可根据项目适用范围参考GB/T 37697-2019《露天煤矿边坡变形监测技术规范》。

设备外壳防护及现场电气、防雷、通信设计应结合项目实施环境执行相应现行标准和工程技术要求；采用MODBUS协议的项目可参考MODBUS Application Protocol Specification。

上述标准用于方案设计、设备选型和监测方法参考，并不表示设备自动满足相关标准全部条款或已经取得相应认证。最终适用标准、预警值和验收方法应结合项目所在地、结构类型、风险等级和建设单位要求确定。

成功案例

成功案例内容应以实际完成并取得公开授权的项目资料为准。典型危岩体裂缝远程监测项目可在岩体主要贯通裂缝位置安装拉线位移监测机构，同时由复合终端连续记录岩块倾角和X/Y/Z三轴加速度。

监测初期建立裂缝位移和岩块姿态基线，系统按照正常周期持续上传数据。当裂缝进入稳定缓慢变化阶段时，平台形成长期裂缝趋势；当位移增长速度或倾角达到项目设定条件时，终端自动缩短上报周期进行异常密报。

如果某次裂缝位移突然增加，技术人员可在平台同时查看该时刻三轴加速度和倾角变化，判断是否存在外部冲击、短时扰动或持续结构姿态变化，并结合现场巡查开展进一步复核。

典型项目交付可形成裂缝原始数据、累计位移、倾角、加速度、变化速率、质量状态、报警记录和运维档案。以上内容为基于S-RTDM产品能力编制的典型应用路径，不作为欣仰邦既有客户案例或量化监测效果声明。

参考文献

[1] GB/T 51416-2020，《混凝土结构监测技术标准》。

[2] GB 50982-2014，《建筑与桥梁结构监测技术规范》。

[3] GB 50026-2020，《工程测量标准》。

[4] JGJ 8-2016，《建筑变形测量规范》。

[5] GB/T 37697-2019，《露天煤矿边坡变形监测技术规范》。

[6] MODBUS Application Protocol Specification。

[7] MEMS姿态测量、三轴加速度监测、拉线位移转换及结构裂缝监测相关技术资料。
