项目背景与行业痛点

山洪沟、地质灾害隐患点、露天矿山、施工现场、道路隧道、水库泵站等场所，在强降雨发生时往往需要现场人员立即采取措施。例如停止高边坡作业、撤离危险区域、启动排水设备、增加巡查频次或进入防汛值守状态。对于这类场景，仅将雨量数据上传到远程平台并不一定足够，现场值班人员还需要直接、明确、无需主动查询的报警提示。

传统雨量监测系统大多侧重数据记录和远程查看，当现场人员没有持续查看电脑或手机时，雨量即使已经达到控制值，也可能存在信息传递滞后。特别是在夜间、强降雨、施工噪声较大的现场，单纯的数据页面提示很难替代独立声光报警。

另一方面，室外雨量测点与值班室、控制室往往存在几十米至数百米距离。如果采用长距离信号电缆跨越道路、边坡、厂区或复杂施工区域，不仅布线成本高，还容易受到施工破坏、雷电和环境干扰。

无线雨量现场警告监测系统采用室外翻斗雨量采集、无线数据传输和室内独立报警主机，将雨量测量、阈值判断、声光告警和继电器联动组合在一套系统中，在达到设定雨量条件时直接向现场人员发出警示，实现从“测到雨量”到“现场立即响应”的雨情闭环。

建设目标与监测目标

本项目建设无线雨量现场警告监测系统，在目标区域布设室外翻斗式雨量感知端，对实时雨量和累计雨量进行自动监测，并通过无线链路将雨情数据发送至室内测控报警主机。

系统重点监测实时降雨量、累计雨量、雨量阈值状态、设备供电状态、无线通信状态以及报警输出状态。

当雨量达到项目设定的预警或报警条件时，室内报警主机直接启动声光提示，使值班人员无需登录平台即可立即发现雨情异常。

对于需要联动外部设备的项目，可通过继电器接点向控制柜、PLC、排水系统、警示灯、广播系统或其他受控回路提供开关量信号。

如项目需要远程管理，还可按配置将实时雨量、报警状态、确认与处置记录上传SIYB智能监测平台，实现现场报警与远程管理并行。

需求分析

现场雨量报警与普通自动雨量记录的核心差异，在于系统必须具备可靠的本地告警能力。即使互联网、云平台或手机通信暂时不可用，现场值班人员仍应能够通过独立报警主机获知雨量达到预设条件。

第二，需要解决室外监测点与室内值班室之间的传输问题。无线方式能够减少跨道路、跨厂区和复杂地形长距离布线，但实际传输距离会受到地形、建筑遮挡、安装高度和电磁环境影响，因此实施前需要进行无线环境勘察。

第三，报警逻辑必须具有工程管理意义。预警值、报警值、持续时间、延时、锁存、消音和复位不能只作为设备参数，而应与现场安全管理制度对应，确保不同人员面对同一级别报警时采取一致处置流程。

第四，需要考虑停电和通信异常。室内报警主机和室外雨量感知端应分别具备相应供电保障，系统还应监测无线信号、电源和设备状态，避免“设备失效但人员误以为没有下雨”的情况。

总体解决方案

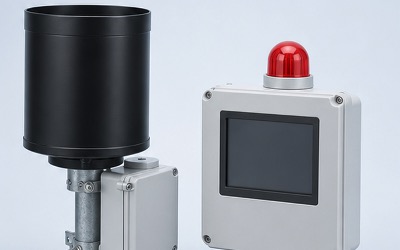

本方案采用S-RALM无线雨量报警系统，由无线翻斗式雨量感知端、无线通信与供电单元、室内测控报警主机、声光报警装置、继电器输出接口及可选SIYB智能监测平台组成。

室外翻斗雨量感知端安装在具有代表性的降雨观测位置，将实际降雨转换为翻斗脉冲并形成实时雨量和累计雨量数据。

雨情数据通过低功耗无线方式发送到室内报警主机，避免在室外监测点和室内值班区域之间进行长距离信号线施工。

报警主机实时显示雨量数据，并按照预先配置的预警值、报警值、延时、锁存和恢复规则进行判断。当达到对应条件时，立即启动声光报警，并可同时改变继电器输出状态。

如配置远程平台，系统还可将数据、报警事件、确认状态和后续处置记录同步进入SIYB平台，形成“室外测雨—无线传输—室内判断—声光报警—继电器联动—远程留痕”的完整现场预警体系。

系统架构设计

系统按照室外感知层、无线传输层、现场报警层、联动输出层和远程管理层组织。

室外感知层采用翻斗式雨量传感器，负责将自然降水转换为可累计的雨量数据。

无线传输层负责室外监测点与室内报警主机之间的数据通信，使雨量测点可以远离值班室独立布设。

现场报警层由测控报警主机完成数据显示、雨量门限判断、报警延时、锁存、消音、复位和故障状态管理。

联动输出层通过继电器接点向外部系统提供报警状态，可根据项目需求与控制柜、PLC或其他受控设备进行接口设计。

远程管理层为可选配置，用于保存实时雨量、累计雨量、报警状态、设备状态及报警处置记录。

监测内容与监测方法

实时雨量用于反映当前降水变化，可作为现场预警判断的基础输入。

累计雨量用于统计指定时间窗口或一次持续降雨过程内的降雨总量，可根据现场安全制度设置对应累计雨量控制值。

系统可设置预警状态和报警状态。例如，当雨量首先达到较低控制值时进入预警，提醒值班人员加强关注；达到更高控制值时启动正式报警和联动流程。

无线信号状态用于判断室外感知端与室内报警端之间通信是否正常。通信异常时应形成独立故障提示，避免将无数据错误解释为无降雨。

供电状态用于监控室内报警主机和室外雨量感知端的运行条件。对于长期值守项目，电源异常应纳入日常巡检和报警管理。

继电器状态用于记录外部联动回路当前是否处于报警输出状态，便于现场管理人员确认声光报警与受控设备是否同步执行。

技术原理与算法模型

雨量测量采用翻斗式定容积计量原理。降水通过承雨口汇集后进入翻斗机构，当其中一个翻斗达到规定水量时发生翻转，并通过内部检测机构产生一次有效脉冲。

设一次翻斗对应的雨量当量为K，在统计时间范围内检测到N次有效脉冲，则累计雨量可表示为R=N×K。

系统对翻斗脉冲进行识别和累计，同时结合时间信息得到不同监测周期的降雨数据。

现场报警的核心算法并不是复杂预测模型，而是将工程管理规则转化为明确、可执行的门限逻辑。例如当前雨量或累计雨量达到预警值时进入一级状态，达到报警值并持续规定时间后进入更高等级状态。

延时逻辑可减少短时瞬态数据或非有效状态导致的频繁报警；锁存逻辑可使重要报警在雨量回落后仍保持提示，直到值班人员确认和复位；消音功能可在完成现场确认后关闭声音，同时保留必要的报警状态。

对于继电器输出，系统按照报警状态改变接点状态，将雨量报警转换成外部控制系统能够识别的开关量信号。

系统功能设计

系统具备实时雨量采集、累计雨量统计、无线传输、本地数据显示、分级门限判断、声光报警、报警延时、锁存、消音、复位、继电器输出、历史存储、数据导出和设备状态监测等功能。

室内数据显示功能使值班人员能够直接查看当前雨量和报警状态，无需依赖互联网或远程平台。

分级报警功能可根据项目设置不同雨量门限，并配置对应的延时和恢复逻辑。

声光提示用于现场立即提醒人员，特别适用于值班室、矿山调度室、施工办公室、泵站控制室和其他有人值守位置。

继电器输出功能使雨量监测系统可以从“提示人员”进一步扩展到“触发受控回路”，但实际联动负载、电气隔离和安全逻辑应由项目控制系统统一核算。

系统支持本地数据存储和USB数据导出，可用于历史雨情和报警记录整理。

硬件组成与配置方案

系统主要由室外翻斗式雨量传感器、无线发送单元、室外电池供电组件、室内测控报警主机、声光报警器、继电器输出模块、后备电源、安装支架及防护附件组成。

室外雨量器安装在具有代表性的开阔位置，承雨口保持水平，并尽量远离屋檐、树冠、墙体及其他可能遮挡自然降雨的物体。

室内报警主机安装在值班室、调度室或控制室等人员容易观察和听到报警的位置。

声光报警装置应布置在值守人员能够明显识别的位置，如果现场噪声较大，应结合实际环境确认报警器提示效果。

继电器接点可接入外部控制系统，但不建议直接驱动超出额定能力的大功率负载。大型设备或高风险联动应通过中间继电器、PLC或专用控制回路实现。

对于需要远程查看的项目，可在现场报警体系之外增加SIYB平台通信模块和相关网络接口。

核心设备参数

S-RALM无线雨量报警系统雨强测量范围为0～4mm/min。

雨量分辨率为0.2mm。

测量精度资料中同时标称±0.2mm和±2%，两项指标适用的具体区间和项目验收方法应以最终技术协议确定，官网方案不将两项数据简单合并解释。

翻斗雨量器承雨口直径为φ200mm。

无线通信理论直线可视上限约1000m。该距离属于理想条件参考值，实际工程距离会受到建筑物、山体、设备、安装高度和无线干扰影响，项目实施前应进行现场无线勘察。

报警主机提供继电器输出，接点资料标称250VAC或30VDC、5A。实际联动设备的启动电流、感性负载、电气隔离和保护措施需要独立设计。

系统支持USB及配套数据工具进行数据导出。

本地存储资料标称16MB，可用于保存雨量和相关运行记录。

设备工作环境资料为-40～+70℃且处于不结冰状态。低温结冰条件下翻斗机构能否正常计量应结合现场气候和防冻措施考虑。

室内报警主机采用AC220V供电并配置后备电源；室外端内置3.6V、19Ah锂电池。

室外雨量器资料采用ABS工程塑料结构，实际外观和材质以最终配置为准。

软件平台与数据展示

对于配置SIYB智能监测平台的项目，可将无线雨量现场报警系统纳入统一项目管理，使本地报警与远程数据记录形成互补。

平台可显示实时雨量、累计雨量、预警状态、报警状态、继电器状态、声光状态、无线信号和供电状态。

报警事件页面可记录报警发生时间、报警等级、恢复时间以及后续确认和处置情况，使每一次现场雨量报警都有完整记录。

历史数据可按照日期和时间范围查询，用于回看某次施工停工、山洪值守或防汛响应发生前后的实际降雨过程。

平台还可查看设备离线、电源异常和通信异常等状态，帮助管理人员区分“没有报警”和“报警系统没有正常工作”两种完全不同的情况。

如客户已有监控平台，可根据项目提前确认数据协议、地址、单位、时间、质量状态和报警字段后进行系统对接。

数据分析与智能应用

本方案的数据分析重点并不是建立复杂气象模型，而是围绕“什么时候达到现场控制条件、报警持续了多久、现场是否及时处置”形成完整管理记录。

通过历史雨量和报警记录，可以分析不同降雨事件中预警和报警出现的时间，为后续优化雨量控制值和现场值班制度提供数据参考。

对于矿山和施工现场，可将报警时间与施工班次、停工时间和巡检记录进行对照，形成雨天施工安全管理证据链。

对于山洪和地质灾害值守，可将雨量报警与现场裂缝、位移、河道水位或人工巡查情况进行关联，判断不同雨情条件下风险对象的响应。

对于道路和隧道，可将降雨报警与积水、边坡异常或洞口巡查事件进行时间对照，辅助优化雨季值守策略。

长期积累后，还可统计不同报警等级的发生频次、持续时间和季节分布，为站点自身形成历史雨情管理档案。

预警机制与决策支撑

系统可按照项目实际需要建立多级雨量门限，包括关注、预警和报警等不同等级。

预警门限通常用于提前提醒值班人员进入关注状态，例如加强巡查、确认排水设施、通知相关人员或准备停止特定作业。

报警门限用于触发更明确的现场措施，同时启动声光报警和继电器输出。

延时功能用于避免单个短时异常数据直接触发高等级报警；锁存功能用于确保重要报警不会因为雨量暂时回落而立即消失；复位功能则要求在现场确认后恢复系统状态。

不同现场的雨量控制值不能统一套用。山洪沟、边坡、矿山、建筑施工和水库泵站的风险条件不同，具体门限应由建设、设计、安全管理及相关责任方根据历史降雨、风险评估和管理制度确定。

声光报警和继电器输出属于风险提示和联动手段，不能替代现场安全责任人的停工、撤离、防汛和应急决策。

项目实施方案

项目实施首先需要明确雨量报警需要触发什么现场行为，例如提示值班人员、停止高处作业、停止边坡施工、启动排水检查还是通知应急人员。

根据风险管理要求确定预警值、报警值、延时、锁存、消音、复位方式和继电器联动对象，并在安装前形成明确的报警逻辑表。

现场勘察时同时选择室外雨量监测位置和室内报警主机位置，并进行无线传播环境调查，检查两点之间距离、建筑遮挡、山体、金属设备和电磁干扰情况。

安装室外翻斗雨量器时，应保证承雨口水平并进行可靠固定，同时完成电池、防水和现场防护。

室内完成报警主机、后备电源、声光报警器和继电器回路安装，并对所有线路进行清晰标识。

调试阶段应模拟正常、预警、报警、通信中断、掉电和恢复等不同状态，逐一检查显示、声光、继电器、锁存、消音和复位逻辑是否符合项目要求。

运维服务保障

无线雨量报警系统应建立定期功能试验制度，而不是仅在真正暴雨发生时才验证报警是否有效。

翻斗雨量器应定期检查承雨口、漏斗和翻斗机构，清理树叶、灰尘、昆虫和其他异物，并确认设备保持水平。

无线链路应定期检查信号状态。周围新增建筑、设备或施工设施后，原本稳定的无线通信环境可能发生变化。

室外锂电池应根据实际降雨频次、通信次数、温度和设备状态进行检查，不能将额定容量简单理解为永久免维护。

室内报警主机和后备电源应定期进行断电测试，验证市电中断后报警功能是否仍能正常维持。

继电器联动项目还应定期进行回路功能试验，确认现场报警状态能够正确传递到受控系统。

所有阈值修改、报警逻辑调整、电池更换、设备维护和现场功能试验均应保存记录。

项目优势与方案价值

本方案最核心的价值是“现场即时警告”。与只在云平台显示雨量的系统相比，室内独立声光报警能够直接提醒现场人员，无需持续查看电脑或手机。

室外雨量采集端与室内报警主机采用无线连接，可明显减少长距离信号线路施工，特别适合道路、边坡、矿山和复杂厂区。

系统同时具备预警、报警、延时、锁存、消音和复位等控制逻辑，使雨量监测能够与现场安全管理流程直接结合，而不仅是显示一个雨量数值。

继电器输出使系统能够与PLC、控制柜和其他受控设备形成接口，为排水、警示、停机或其他自动化流程提供雨量状态信号。

室内AC220V加后备电源、室外独立锂电池的供电结构，使室内外设备能够分别保持运行，提高现场报警系统的独立性。

如增加SIYB平台，还可以进一步实现现场报警、远程数据、设备状态和处置记录统一管理，使现场警示和数字化留痕兼顾。

应用场景

本方案适用于山洪和地质灾害值守点，在降雨达到控制条件后直接向值班人员发出声光提示。

适用于矿山和露天采场，可将雨量报警作为边坡巡查、停止部分户外作业或启动排水检查的触发条件之一。

适用于建筑施工现场，尤其是深基坑、高边坡、高处作业和临时设施较多的工程，辅助建立强降雨现场警示机制。

适用于公路、隧道洞口和易积水道路，可在附近值班室设置雨量报警主机，配合雨季巡检和值守。

适用于水库、泵站和水利设施，可将雨量门限与现场防汛值班和受控回路结合。

还可用于厂区、仓储区、临时工程和其他需要“室外测雨、室内立即报警”的现场。

效益分析

现场响应方面，声光报警缩短了从雨量达到阈值到值班人员发现异常之间的信息链路。

施工方面，无线传输减少室外雨量点和室内值班室之间的长距离信号布线，降低跨道路和复杂区域施工难度。

安全管理方面，分级门限、锁存和继电器输出可以把雨量监测与现场制度结合起来，使雨情报警具备明确的执行流程。

设备管理方面，电源、通信和报警状态同步记录，有助于识别设备异常，降低系统失效而长期未被发现的风险。

资料管理方面，雨量、报警、确认和处置数据长期保存后，可用于防汛值守记录、施工安全资料和历史事件复盘。

标准规范与政策依据

降水量观测方法可参考GB/T 35228-2017《地面气象观测规范 降水量》。

翻斗式雨量传感器的设计、选型和雨量计量方法可参考GB/T 21978.2-2014《降水量观测仪器 第2部分：翻斗式雨量传感器》。

涉及雨量显示和记录功能时，可根据项目实际适用范围参考GB/T 21978.5-2014《降水量观测仪器 第5部分：雨量显示记录仪》。

具有外壳防护要求的设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。

声光报警、继电器联动、电气供电和现场控制回路还应结合具体项目电气设计、安全管理制度以及相关行业现行规范进行设计。

标准主要用于产品选型、监测方法和工程设计参考，不表示设备自动满足相关标准全部条款或已经取得相应认证。

成功案例

成功案例应以真实实施并取得公开授权的项目资料为准。典型山洪或地质灾害值守项目可在危险区域外选择具有代表性的开阔位置安装无线翻斗雨量感知端，在附近管理站或值班室安装雨量报警主机和声光报警器。

日常状态下，值班人员可以直接从报警主机查看实时和累计雨量。当雨量达到预警条件时，主机首先进入预警状态；达到更高报警门限后启动声光报警，并根据项目设置输出继电器信号。

值班人员按照现场预案开展巡查、人员通知或其他安全措施，处理完成后对报警状态进行确认和复位。

如果配置SIYB平台，整个过程中还可以保存雨量变化、报警发生、恢复、确认和设备运行信息，为后期雨情复盘和管理记录提供完整数据。

以上内容属于基于无线雨量报警系统能力形成的典型应用流程，不作为既有客户名称、工程业绩或固定安全效果声明。

参考文献

[1] GB/T 35228-2017，《地面气象观测规范 降水量》。

[2] GB/T 21978.2-2014，《降水量观测仪器 第2部分：翻斗式雨量传感器》。

[3] GB/T 21978.5-2014，《降水量观测仪器 第5部分：雨量显示记录仪》。

[4] GB/T 4208-2017，《外壳防护等级（IP代码）》。

[5] 翻斗式雨量计量、脉冲累计及无线雨量采集相关技术资料。

[6] 雨量门限报警、现场声光报警及继电器联动控制相关技术资料。

[7] 山洪、地质灾害、施工现场及防汛值守雨情报警相关研究与工程应用资料。
